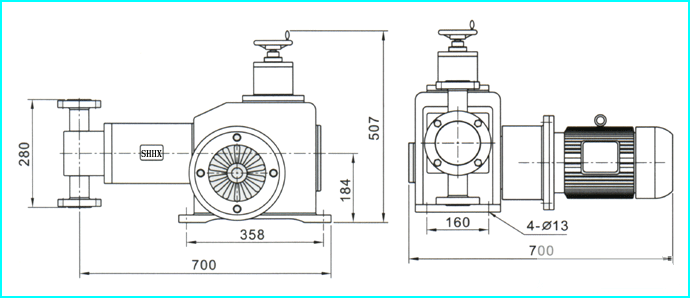

J-D型柱塞式計量泵

J-D型柱塞式計量泵根據其液力端工作原理命名,在設計時采用鋁制機座,有效降低了泵的重量并且延長銅質渦輪的使用壽命。J-D系列柱塞式計量泵的液力端由泵頭和柱塞上下單向閥組成。工作時動力端渦輪蝸桿帶動柱塞做往復運動,并與泵頭配合形成泵腔容積變化,再與上下單向閥配合產生真空吸力,從而達到吸入排出物料的目的。

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 其它

技術參數:

  • J-D型柱塞式計量泵可調計量范圍:0-3000L/H
  • J-D型柱塞式計量泵大壓力承受范圍:0-50MPa
  • J-D型柱塞式計量泵驅動方式:電機驅動
  • J-D型柱塞式計量泵控制方式:手動、自動控制 (可接收4-20mA信號來調節流量)
  • J-D型柱塞式計量泵配置方式:泵頭保溫、冷卻、電機可配防爆

產品特點:

  • 與介質直接接觸部位全采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。
  • 雙泵頭結構,經濟實用,占地面積小,性能優越。
  • 易損部件全部經過特殊化處理,質量保證。
  • 內部配置性能卓越的調節器總成,延長泵的使用壽命,并降低了噪音。
  • 定量輸出,在泵運行或停止時也可任意調節流量,精密度高可達正負百分之一。
  • 吐出壓力高一款系列可達500KG。
  • 適用于輸送溫度為 -30~120℃,粘度為 0.3~800mm2/s 的介質。


結構原理:

  • 泵的結構:該泵的由電機、傳動箱、缸體等三部份組成。
  • 傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成;通過旋轉調節手輪來實行高調節行程,從面改變弓型連桿中前后距離來達到改變柱塞(活塞)行程的目的。
  • 缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。
  • 工作原理:電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動,由偏心輪帶動弓型連桿的滑動調節座內作往復運動。連同膜片,通過單向閥的作用使泵腔內逐漸形成真空,吸入閥打開,吸入液體;當膜片向前死點移動時,此時吸入閥關閉,排出閥打開,液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
  • 流量調節特性:泵的流量調節是靠旋轉調節手輪,帶動調節螺桿轉動,從而改變弓型連桿間的間距,改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程,精確率為95%.
型號(MODE) 流量(L/H) 壓力(Mpa) 行程(MM) 泵速(MIN-1) 功率(KW) 進口口徑(MM) 重量(KG)
J-D 25/50 25 50 40 112 4 13 150
J-D 25/32 25 32 2.2
J-D 45/45 45 45 4
J-D 45/25 45 25 2.2
J-D 70/40 70 40 4
J-D 70/35 70 35 2.2
J-D 100/35 100 35 4
J-D 100/28 100 28 4
J-D 125/32 125 32 4
J-D 125/26 125 26 4 17
J-D 180/20 180 20 4
J-D 180/10 180 10 2.2
J-D 300/15 300 15 4
J-D 300/10 300 10 2.2
J-D 450/10 450 10 4
J-D 450/8 450 8 4
J-D 650/4 650 4 2.2
J-D 650/2 650 2 2.2
J-D 1000/2 1000 2 2.2
J-D 1000/1 1000 1 2.2 34
J-D 1200/1.5 1200 1.5 2.2
J-D 1200/0.8 1200 0.8 2.2
J-D 2000/1.0 2000 1.0 4
J-D 2500/1.0 2500 1.0 4
J-D 3000/1.0 3000 1.0 4
泵頭部位材料 工作條件
 計量泵頭:SUS304、SUS316  環境溫度: -30℃ ---90℃
 計量閥: SUS304、SUS316  電機: 二相、三相標準電機或防爆電機
 閥球: 二氧化硅、SUS304、SUS316、陶瓷、氧化鋯  功率:0.75KW 1.1KW 1.5KW
 密封: 聚四氟乙烯  防護等級:IP55

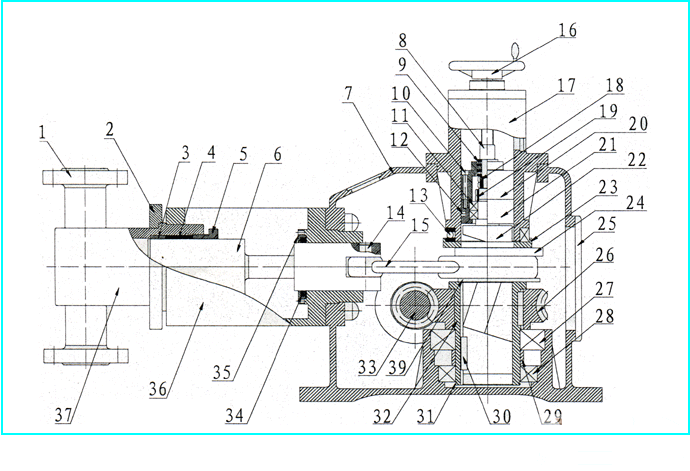

結構說明

序號 零件名稱 序號 零件名稱 序號 零件名稱 序號 零件名稱
1 單向閥 11 軸承 21 上軸承座 31 軸用擋圈
2 泵頭壓板 12 定位銷 22 曲軸 32 下軸承套
3 支承套 13 推力軸承 23 推力片 33 蝸桿
4 密封套 14 短軸 24 墊片 34 密封件
5 壓緊螺母 15 連桿 25 方蓋板 35 密封件壓板
6 柱塞 16 調節手輪 26 蝸輪 36 泵頭連接頭
7 機體 17 調節總成 27 軸承 37 泵頭
8 調節絲桿 18 圓螺母 28 軸承 38 軸瓦
9 推力軸承 19 圓螺母 29 隔套
10 內六角螺栓 20 上軸承蓋 30

>結構圖

序號 故障特征 故障原因 排除方法
1 完全不排液 1.吸入高度太高
2.吸入管道阻塞
3.吸入管道漏氣
1.降低安裝高度
2.清洗疏通吸入管道
3.壓緊或更換密封墊片
2 排液量不夠 1. 吸入管道局部阻塞
2.吸入或排出閥內有異物卡阻
3.泵閥磨損關閉不嚴
4.轉速不足
1.疏通吸入管道
2.清洗吸排閥
3.修理或更換閥件
4.檢查電機和電壓
3 排出壓力不穩定 1. 吸入或排出閥內有雜物卡阻或漏氣
2.管道未設置背壓閥
1. 清除吸、排閥內的雜質,擰緊螺絲消除漏氣
2.增設背壓閥
4 計量精度不夠 1. 柱塞密封填料漏液
2.吸入或排出閥磨損
3.電機轉速不穩定
4.調節手輪移位
1.調整或更換密封填料
2.更換吸排閥
3.穩定電源頻率和電壓
4. 校準并固定
5 運轉中有沖擊聲 1.轉動零件松動或嚴重磨損
2.吸入高度過高
3.吸入管道漏氣
4.介質中有空氣
5.吸入管徑太少
6.排出壓力過高
1.擰緊有關螺絲或更換新零件
2.降低安裝高度
3.壓緊吸入法蘭或螺母
4.排除介質中的空氣
5.增大吸入管徑
6.降低壓力
