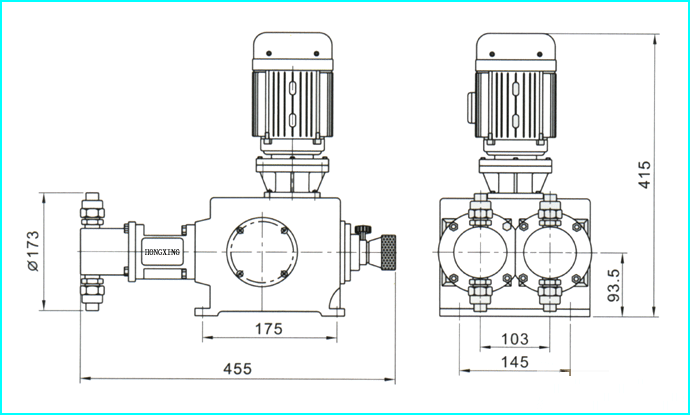

2J-X型柱塞式計量泵普遍適用于低壓力范圍。以小的服務活動提供了可觀的性價比。 電機的旋轉運動通過渦輪及偏心輪轉化為沖程的往復運動。在液力端中連桿將沖程活動傳遞到計量隔膜上。在泵運行時兩個單向閥防止計量介質的回流。電機驅動隔膜計量泵可以調節流量,電機轉速和沖程長度。
泵頭部位材料 | 工作條件 |
計量泵頭:SUS304、SUS316 | 環境溫度: -30℃―+90℃ |
計量閥: SUS304、SUS316 | 電機: 二相、三相標準電機或防爆電機 |
閥球: 二氧化硅、SUS304、SUS316、陶瓷、氧化鋯 | 功率:0.37KW 0.55KW |
密封: 聚四氟乙烯 | 防護等級:IP55 |
型號(MODEL) | 流量 (L/H) |
壓力Mpa) | 柱塞直徑(MM) | 行程(MM) | 泵速 (MIN-1) | 功率 (KW) | 進出口徑 (MM) | 重量 (KG) |
2J-X 1.6/50 | 1.6 | 50 | 4 | 20 | 96 | 0.37 | 3.0 | 40 |
2J-X 2.0/50 | 2.0 | 50 | 0.55 | |||||
2J-X 2.0/25 | 2.0 | 25 | 0.37 | |||||
2J-X 2.6/50 | 2.6 | 50 | 5 | 0.37 | ||||
2J-X 4.0/50 | 4.0 | 50 | 6 | 0.55 | 5.0 | |||
2J-X 5/40 | 5 | 40 | 0.55 | |||||
2J-X 7.6/32 | 7.6 | 32 | 8 | 0.55 | ||||
2J-X 10/25 | 10 | 25 | 0.55 | |||||
2J-X 12.6/20 | 12.6 | 20 | 10 | 0.55 | ||||
2J-X 12.6/5 | 12.6 | 5 | 0.55 | |||||
2J-X 16/16 | 16 | 16 | 0.55 | |||||
2J-X 16/4 | 16 | 4 | 0.37 | |||||
2J-X 20/12.5 | 20 | 12.5 | 12 | 0.55 | 13.0 | |||
2J-X 20/3.2 | 20 | 3.2 | 0.55 | |||||
2J-X 26/10 | 26 | 10 | 0.55 | |||||
2J-X 26/2.5 | 26 | 2.5 | 0.37 | |||||
2J-X 32/8 | 32 | 8 | 16 | 0.55 | ||||
2J-X 32/2.0 | 32 | 2.0 | 0.37 | |||||
2J-X 40/6.3 | 40 | 6.3 | 0.55 | |||||
2J-X 40/1.6 | 40 | 1.6 | 0.37 | |||||
2J-X 50/5 | 50 | 5 | 20 | 0.55 | ||||
2J-X 50/1.3 | 50 | 1.3 | 0.37 | |||||
2J-X 64/4 | 64 | 4 | 0.55 | |||||
2J-X 64/1 | 64 | 1 | 0.37 | |||||
2J-X 80/3.2 | 80 | 3.2 | 25 | 0.55 | ||||
2J-X 80/0.8 | 80 | 0.8 | 0.37 | |||||
2J-X 100/2.5 | 100 | 2.5 | 0.55 | |||||
2J-X 100/6.3 | 100 | 0.63 | 0.37 | |||||
2J-X 126/2 | 126 | 2 | 32 | 0.55 | ||||
2J-X 126/1.6 | 126 | 1.6 | 0.37 | |||||
2J-X 200/2 | 200 | 2 | 35 | 0.55 | ||||
2J-X 250/1.6 | 250 | 1.3 | 38 | 38 | ||||
2J-X 300/1.3 | 300 | 1.0 | 42 | 42 |
2J-X型柱塞式計量泵結構說明
序號 | 零件名稱 | 序號 | 零件名稱 | 序號 | 零件名稱 | 序號 | 零件名稱 |
1 | 箱體 | 9 | 調節頂桿 | 17 | 偏心輪 | 25 | 泵頭 |
2 | 電機連接頭 | 10 | 調節桿 | 18 | 健 | 26 | 單向閥 |
3 | 電機 | 11 | 密封件 | 19 | 頂桿 | 27 | 接管閥 |
4 | 密封件 | 12 | 蝸桿 | 20 | 泵頭聯節頭 | 28 | 填料 |
5 | 健 | 13 | 軸承 | 21 | 密封件 | 29 | 柱塞 |
6 | 調節器 | 14 | 調節螺絲 | 22 | 柱塞壓緊帽 | 30 | 泵頭壓板 |
7 | 手輪 | 15 | 主軸 | 23 | 填料壓緊帽 | 31 | 軸承墊板 |
8 | 緊定螺絲釘 | 16 | 滾輪 | 24 | 螺絲 |

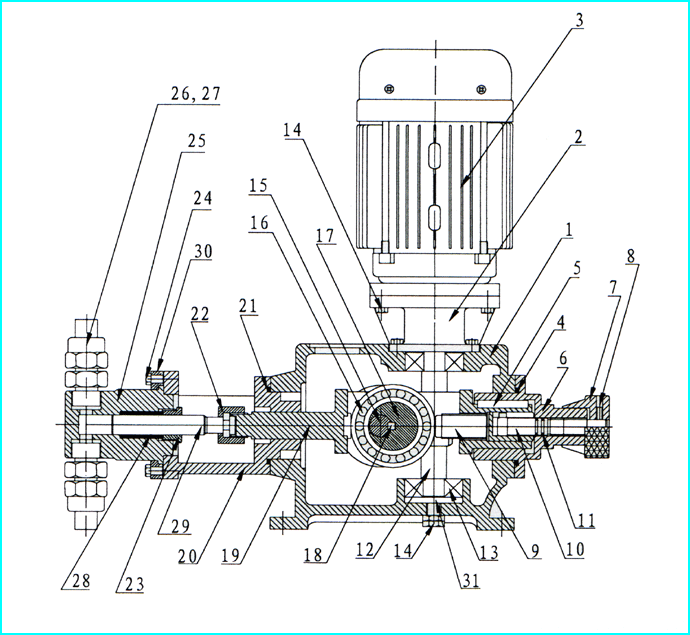

2J-X型柱塞式計量泵結構圖
1泵的結構:該泵的由電機、傳動箱、缸體等三部份組成。
2傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構
組成;通過旋轉調節手輪來實行高調節行程,從面改變弓型連桿中前后距離來達到改變柱塞(活塞)行程的目的。
3缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。
4工作原理:電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動,由偏心輪帶動弓型連桿的滑動調節座內作往復運動。連同膜片,通過單向閥的作用使泵腔內逐漸形成真空,吸入閥打開,吸入液體;當膜片向前死點移動時,此時吸入閥關閉,排出閥打開,液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
5流量調節特性:泵的流量調節是靠旋轉調節手輪,帶動調節螺桿轉動,從而改變弓型連桿間的間距,改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程,精確率為95%.
序號 | 故障特征 | 故障原因 | 排除方法 |
1 | 完全不排液 | 1.吸入高度太高 2.吸入管道阻塞 3.吸入管道漏氣 |
1.降低安裝高度 2.清洗疏通吸入管道 3.壓緊或更換密封墊片 |
2 | 排液量不夠 | 1.吸入管道局部阻塞 2.吸入或排出閥內有異物卡阻 3.泵閥磨損關閉不嚴 4.轉速不足 |
1.疏通吸入管道 2.清洗吸排閥 3.修理或更換閥件 4.檢查電機和電壓 |
3 | 排出壓力不穩定 | 1.吸入或排出閥內有雜物卡阻或漏氣 2.管道未設置背壓閥 |
1.清除吸、排閥內的雜質、擰緊螺絲消除漏氣 2.增設背壓閥 |
4 | 計量精度不夠 | 1.柱塞密封填料漏液 2.吸入或排出閥磨損 3.電機轉速不穩定 4.調節手輪移位 |
1.調整或更換密封填料 2.更換吸排閥 3.穩定電源頻率和電壓 4.校準并固定 |
5 | 運轉中有沖擊聲 | 1.轉動零件松動或嚴重磨損 2.吸入高度過高 3.吸入管道漏氣 4.介質中有空氣 5.吸入管徑太少 6.排出壓力過高 |
1.擰緊有關螺絲或更換新零件 2.降低安裝高度 3.壓緊吸入法蘭或螺母 4.排除介質中的空氣 5.增大吸入管徑 6.降低壓力 |
