JMZ型隔膜式計量泵

JMZ型隔膜式計量泵普遍適用于低壓力范圍。以小的服務活動提供了可觀的性價比。 電機的旋轉運動通過渦輪及偏心輪轉化為沖程的往復運動。在液力端中連桿將沖程活動傳遞到計量隔膜上。在泵運行時兩個單向閥防止計量介質的回流。電機驅動隔膜計量泵可以調節流量,電機轉速和沖程長度。

詳細介紹 性能參數 結構圖 安裝(外形)尺寸

技術參數:

可調計量范圍:0-560L/H
大壓力范圍:0-0.6MPa
驅動方式:電機驅動
控制方式:手動、自動控制(可接收4-20mA信號來調節流量)

產品特點:

  1. 鑄鋁殼體,散熱性能高,整體重量輕,適用各種酸堿藥液,無毒無味。
  2. 采用偏心曲軸機構。
  3. 接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
  4. 性價比高,普遍適用于,壓力要求不高的水處理行業。
  5. 在泵運行或停止時也可任意調節流量也可定量輸出。
  6. 隔膜為多層復合結構壓制而成,
    • 第一層超韌性Teflon耐酸薄膜,
    • 第二層EPDM彈性橡膠,
    • 第三層厚度3.mm SUS304支撐鐵芯,
    • 第四層采用強化尼龍纖維補強,
    • 第五采用EPDM彈性橡膠完全包履,可有效提升隔膜使用壽命。
型   號 流量 (L/H) 壓力(MPa) 沖次(MIN-1) 進出口徑 重量(KG)
JMZ-180/0.5 180 0.5 48 DN15 25
JMZ-280/0.5 280 0.5 72 DN15
JMZ-360/0.4 360 0.4 96 DN25
JMZ-450/0.4 450 0.3 144 DN25
JMZ-560/0.4 560 0.3 144 DN25
泵頭部位材料 工作條件
計量泵頭: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 環境溫度: -30℃―+90℃
計量閥: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 電機:二相 三相
閥球: 二氧化硅、SUS304、SUS316、陶瓷 功率:25W 80W
密封: 聚四氟乙烯、聚氯乙烯 防護等級:IP54
JMZ型隔膜式計量泵 :JMZ型隔膜式計量泵|結構說明

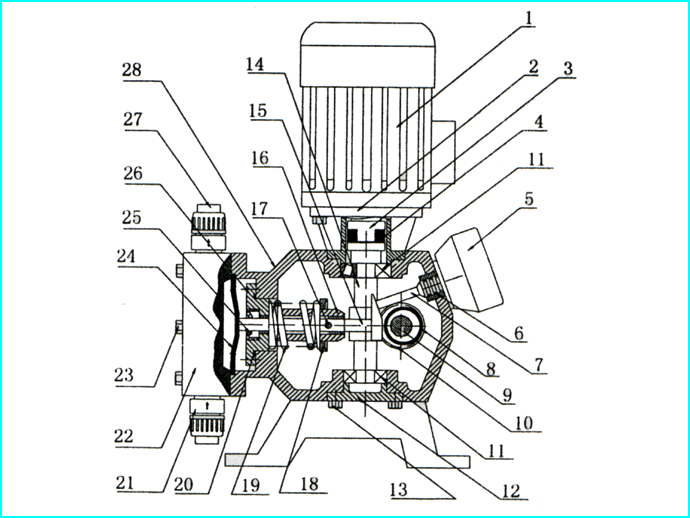

JMZ隔膜式計量泵結構說明

序號 零件名稱 序號 零件名稱 序號 零件名稱 序號 零件名稱
1 電機 8 偏心輪軸承 15 頂桿 22 泵頭
2 電機座 9 主軸 16 導向軸套 23 螺栓
3 電機聯軸節 10 蝸輪 17 24 膜片
4 橡膠緩沖塊 11 軸承 18 彈簧座 25 油封
5 調節手輪 12 軸承蓋 19 彈簧 26 油封座
6 密封圈 13 螺絲 20 密封圈 27 出水閥總成
7 調節頂桿 14 蝸桿 21 進水閥總成 28 泵體





JMZ隔膜式計量泵結構圖



JMZ型隔膜式計量泵 :JMZ型隔膜式計量泵|外型尺寸

一、JMZ型隔膜式計量泵材質:

泵頭部位材料 工作條件
計量泵頭: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 環境溫度: -30℃―+90℃
計量閥: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 電機:二相 三相
閥球: 二氧化硅、SUS304、SUS316、陶瓷 功率:25W 80W
密封: 聚四氟乙烯、聚氯乙烯 防護等級:IP54

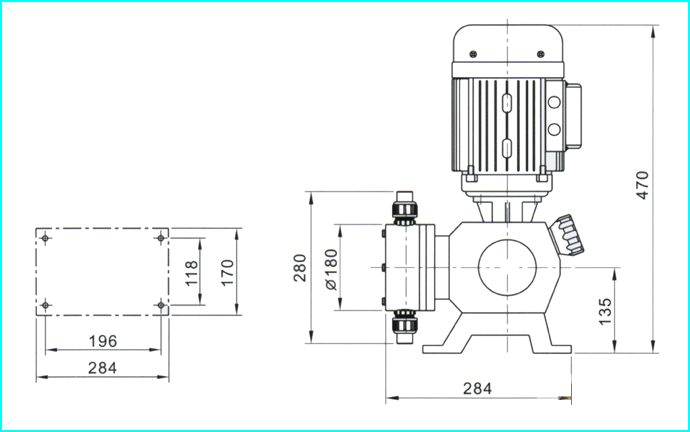

二、JMZ型隔膜式計量泵外型尺寸:
