JMX型隔膜式計量泵

JMX型隔膜式計量泵普遍適用于低壓力范圍。以小的服務活動提供了可觀的性價比。 電機的旋轉運動通過渦輪及偏心輪轉化為沖程的往復運動。在液力端中連桿將沖程活動傳遞到計量隔膜上。在泵運行時兩個單向閥防止計量介質的回流。電機驅動隔膜計量泵可以調節流量,電機轉速和沖程長度。

詳細介紹 性能參數 結構圖 曲線圖譜

技術參數:

  • 可調計量范圍:0-280L/H
  • 大壓力范圍:0-0.8MPa
  • 驅動方式:電機驅動
  • 控制方式:手動、自動控制(可接收4-20mA信號來調節流量)

產品特點:

  1. 鑄鋁殼體,散熱性能高,整體重量輕,適用各種酸堿藥液,無毒無味。
  2. 采用凸輪機構.整體上完全無泄露,可安置于藥槽或管道上。
  3. 接觸介質泵頭為PVC、可選PTFE、及不銹鋼材質。
  4. 性價比高,普遍適用于,壓力要求不高的水處理行業。
  5. 在泵運行或停止時也可任意調節流量也可定量輸出。
  6. 隔膜為多層復合結構壓制而成,
    • 第一層超韌性Teflon耐酸薄膜
    • 第二層EPDM彈性橡膠
    • 第三層厚度3.mm SUS304支撐鐵芯,
    • 第四層采用強化尼龍纖維補強,
    • 第五采用EPDM彈性橡膠完全包履,可有效提升隔膜使用壽命。

結構原理:

  • 泵的結構:該泵的由電機、傳動箱、缸體等三部份組成。
  • 傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成;通過旋轉調節手輪來實行高調節行程,從面改變膜片伸縮距離來達到改變流量的目的。
  • 缸體部件是由泵頭、吸入閥組、排出閥組、膜片各膜片底座等組成。
  • 工作原理:電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動,由偏心輪帶動挺桿在導筒內作往復運動。連同膜片,通過單向閥的作用使泵腔內逐漸形成真空,此時吸入閥關閉,排出閥打開,吸入液體;當液體膜片向前死點移動時,此時吸入閥關閉,液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
  • 流量調節特性:泵的流量調節是靠旋轉調節手輪,帶動調節螺桿轉動,從而改變挺桿間的間距,改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程,精確率為95%.

產品應用:

JMX型隔膜式計量泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機(或定機)時從0-100%范圍內無級調節。(根據計量泵的特性,少行程一般不小于總行程的10%)單缸泵適用于單一液體的場合;雙缸泵可作比例泵使用,也可并聯使用;三缸泵可作為三比例泵使用,也可三缸并聯,以達到較大排量,增高了液體的脈沖頻率,促使液體連續順暢加入;六缸泵可達三缸泵二倍效果。
該型泵可輸送溫度-30℃—100℃,粘度為0.3—800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。
不同型號的計量泵均可根據用要求裝配變頻電機(能接收4-20mA電流信號)或防爆電機。
泵的型號規格及參數請參考本公司的產品樣本。



型號 流量(L/H) 壓力(PMa) 沖次(MIN-1) 進出口徑 重量KG)
JMX-50/0.6 50 0.6 48 DN15 18
JMX-80/0.6 80 0.6 48 DN15
JMX-120/0.5 120 0.5 72 DN15
JMX-160/0.5 160 0.5 96 DN15
JMX-200/0.4 200 0.4 144 DN15
JMX-240/0.4 240 0.4 144 DN15
泵頭部位材料 工作條件
計量泵頭: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 環境溫度: -30℃ ―90℃
計量閥: 聚氯乙烯、SUS304、SUS316、聚四氟乙烯 電機: 二相、三相標準電機或防爆電機
閥球: 二氧化硅、SUS304、SUS316、陶瓷 功率:0.25KW 0.37KW 0.55kw
密封: 聚四氟乙烯、聚氯乙烯 防護等級:IP55
JMX型隔膜式計量泵 :JMX型隔膜式計量泵|結構說明

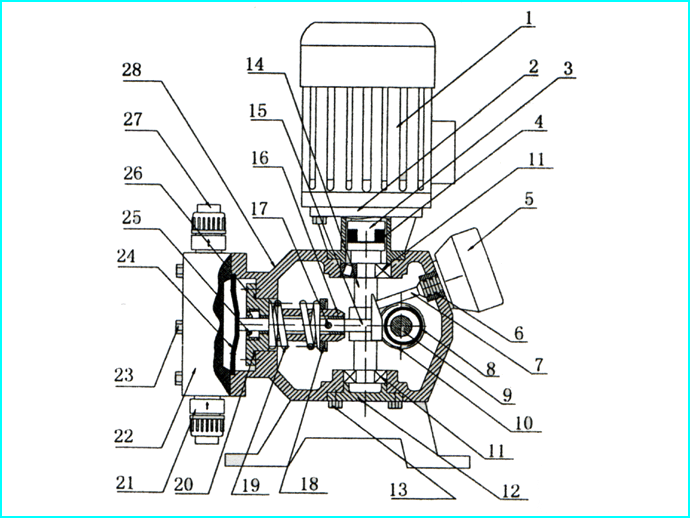

JMX系列精密計量泵結構說明

序號 零件名稱 序號 零件名稱 序號 零件名稱 序號 零件名稱
1 電機 8 偏心輪軸承 15 頂桿 22 泵頭
2 電機座 9 主軸 16 導向軸套 23 螺栓
3 電機聯軸節 10 蝸輪 17 24 膜片
4 橡膠緩沖塊 11 軸承 18 彈簧座 25 油封
5 調節手輪 12 軸承蓋 19 彈簧 26 油封座
6 密封圈 13 螺絲 20 密封圈 27 出水閥總成
7 調節頂桿 14 蝸桿 21 進水閥總成 28 泵體





JMX系列精密計量泵結構圖






JMX型隔膜式計量泵 :JMX型隔膜式計量泵|結構原理

JMX系列精密計量泵結構原理:

1泵的結構:該泵的由電機、傳動箱、缸體等三部份組成。
2傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構組成;通過旋轉調節手輪來實行高調節行程,從面改變膜片伸縮距離來達到改變流量的目的。
3缸體部件是由泵頭、吸入閥組、排出閥組、膜片各膜片底座等組成。
4工作原理:電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動,由偏心輪帶動挺桿在導筒內作往復運動。連同膜片,通過單向閥的作用使泵腔內逐漸形成真空,此時吸入閥關閉,排出閥打開,吸入液體;當液體膜片向前死點移動時,此時吸入閥關閉,液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
5流量調節特性:泵的流量調節是靠旋轉調節手輪,帶動調節螺桿轉動,從而改變挺桿間的間距,改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程,精確率為95%.

序號 故障特征 故障原因 排除方法
1 完全不排液 1.吸入高度太高
2.吸入管道阻塞
3.吸入管道漏氣
1.降低安裝高度
2.清洗疏通吸入管道
3.壓緊或更換密封墊片
2 排液量不夠 1.吸入管道局部阻塞
2.吸入或排出閥內有異物卡阻
3.泵閥磨損關閉不嚴
4.轉速不足
1.疏通吸入管道
2.清洗吸排閥
3.修理或更換閥件
4.檢查電機和電壓
3 排出壓力不穩定 1.吸入或排出閥內有雜物卡阻或漏氣
2.管道未設置背壓閥
1.清除吸、排閥內的雜質、擰緊螺絲消除漏氣
2.增設背壓閥
4 計量精度不夠 1.柱塞密封填料漏液
2.吸入或排出閥磨損
3.電機轉速不穩定
4.調節手輪移位
1.調整或更換密封填料
2.更換吸排閥
3.穩定電源頻率和電壓
4.校準并固定
5 運轉中有沖擊聲 1.轉動零件松動或嚴重磨損
2.吸入高度過高
3.吸入管道漏氣
4.介質中有空氣
5.吸入管徑太少
6.排出壓力過高
1.擰緊有關螺絲或更換新零件
2.降低安裝高度
3.壓緊吸入法蘭或螺母
4.排除介質中的空氣
5.增大吸入管徑
6.降低壓力
