J-Z型柱塞式計量泵

J-Z型柱塞式計量泵采用領先的傳動和潤滑技術,帶來穩定的機械性能,與曲軸運動同步的內置潤滑系統,產生充沛的壓力潤滑油;油浴潤滑結構,只需定期更換潤滑油,潤滑系統無需專門維護,所有運動部件均為油浴潤滑延長使用壽命。 一體化雙斜齒輪減速機構結構緊湊,傳動精確,運轉平穩無易損件,曲軸與齒輪無應力幾種,可靠性大幅提升,消除軸向力,軸承壽命大大延長。

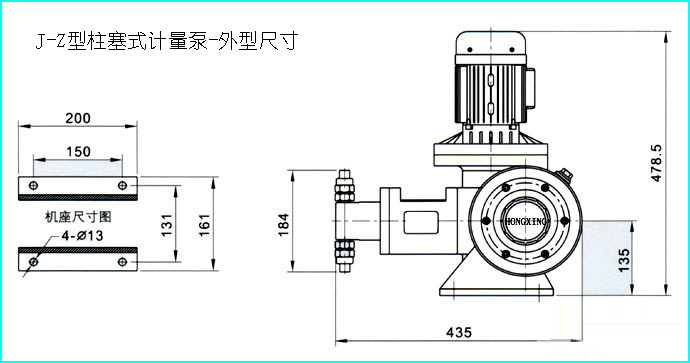

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 其它

產品應用:

J-Z型柱塞式計量泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機(或定機)時從0-100%范圍內無級調節。(根據計量泵的特性,少行程一般不小于總行程的10%)單缸泵適用于單一液體的場合;雙缸泵可作比例泵使用,也可并聯使用;三缸泵可作為三比例泵使用,也可三缸并聯,以達到較大排量,增高了液體的脈沖頻率,促使液體連續順暢加入;六缸泵可達三缸泵二倍效果。 該型泵可輸送溫度-30℃—100℃,粘度為0.3—800mm2/s不含固體顆粒等腐蝕性或非腐蝕性液體介質。 不同型號的計量泵均可根據用要求裝配變頻電機(能接收4-20mA電流信號)或防爆電機。

技術參數:

  • 計量范圍:0-460L/H
  • 壓力承受范圍:0-50MPa
  • 驅動方式:電機驅動
  • 控制方式:手動、自動控制
  • 配置方式:泵頭保溫、冷卻、電機可配防爆

產品特點:

  • 與介質直接接觸部位全采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。
  • 雙泵頭結構,經濟實用,占地面積小,性能優越。
  • 易損部件全部經過特殊化處理,質量保證。
  • 內部配置性能卓越的調節器總成,延長泵的使用壽命,并降低了噪音。
  • 定量輸出,在泵運行或停止時也可任意調節流量,精密度高可達正負百分之一。
  • 吐出壓力高一款系列可達500KG。
  • 適用于輸送溫度為 -30~120℃,粘度為 0.3~800mm2/s 的介質。








型  號 流量(L/H) 壓力(Mpa) 柱塞直徑(MM) 行程(MM) 泵速(MIN-1) 功率(KW) 進口口徑(MM) 重量(KG)
J-Z 3.8/50 3.8 50 6 25 96 0.75 6 45
J-Z 6.5/40 6.5 40 8 0.75
J-Z 6.5/28 6.5 28 0.55
J-Z 10/25 10 25 10 0.75
J-Z 10/20 10 20 0.55
J-Z 15/20 15 20 12 0.75 8
J-Z 15/16 15 16 0.55
J-Z 25/15 25 15 16 0.75
J-Z 25/12.5 25 12.5 0.55
J-Z 40/8 40 8 20 0.75 12
J-Z 40/6.3 40 6.3 0.55
J-Z 68/5 68 5 25 0.75
J-Z 68/3 68 3 0.55
J-Z 80/4 80 4 28 0.75
J-Z 80/2 80 2 0.55
J-Z 110/2 110 2 32 0.55
J-Z 130/3.2 130 3.2 35 0.75
J-Z 130/1.6 130 1.6 0.55
J-Z 160/1.6 160 1.6 38 0.55
J-Z 160/1.3 160 1.3 0.55
J-Z 190/1.0 190 1.0 42 0.55 17
J-Z 190/0.8 190 0.8 0.55
J-Z 270/1.0 270 1.0 50 0.75
J-Z 270/0.8 270 0.8 0.55
J-Z 320/1.0 320 1.0 55 0.75
J-Z 400/0.8 400 0.8 60 0.75
J-Z 460/0.8 460 0.8 65 0.75
泵頭部位材料 工作條件
計量泵頭:SUS304、SUS316 環境溫度: -30℃―+90℃
計量閥: SUS304、SUS316 電機: 二相、三相標準電機或防爆電機
閥球: 二氧化硅、SUS304、SUS316、陶瓷、氧化鋯 功率:0.75KW 1.1KW
密封: 聚四氟乙烯 防護等級:IP54

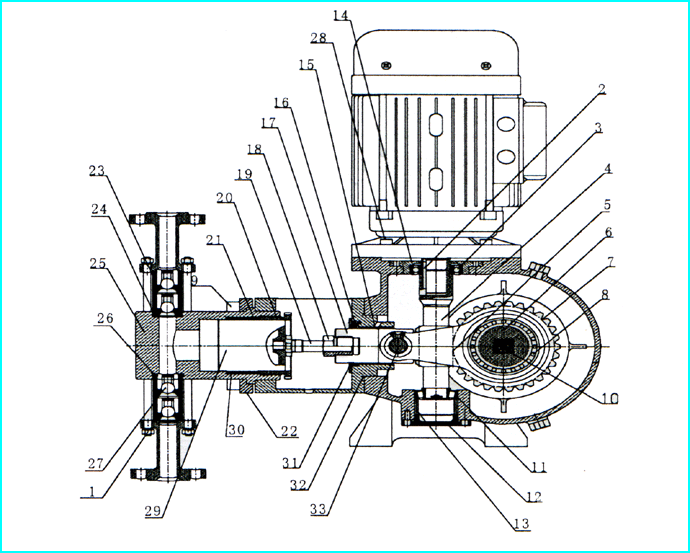

J-Z系列柱塞式計量泵結構說明




序號 零件名稱 序號 零件名稱 序號 零件名稱 序號 零件名稱
1 箱體 9 調節頂桿 17 偏心輪 25 泵頭
2 電機連接頭 10 調節桿 18 26 單向閥
3 電機 11 密封件 19 頂桿 27 接管閥
4 密封件 12 蝸桿 20 泵頭聯節頭 28 填料
5 13 軸承 21 密封件 29 柱塞
6 調節器 14 調節螺絲 22 柱塞壓緊帽 30 泵頭壓板
7 手輪 15 主軸 23 填料壓緊帽 31 軸承墊板
8 緊定螺絲釘 16 滾輪 24 螺絲





J-Z型柱塞式計量泵結構圖




結構原理:
1泵的結構:該泵的由電機、傳動箱、缸體等三部份組成。
2傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構
組成;通過旋轉調節手輪來實行高調節行程,從面改變弓型連桿中前后距離來達到改變柱塞(活塞)行程的目的。
3缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。
4工作原理:電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動,由偏心輪帶動弓型連桿的滑動調節座內作往復運動。連同膜片,通過單向閥的作用使泵腔內逐漸形成真空,吸入閥打開,吸入液體;當膜片向前死點移動時,此時吸入閥關閉,排出閥打開,液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
5流量調節特性:泵的流量調節是靠旋轉調節手輪,帶動調節螺桿轉動,從而改變弓型連桿間的間距,改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程,精確率為95%.

序號 故障特征 故障原因 排除方法
1 完全不排液 1.吸入高度太高
2.吸入管道阻塞
3.吸入管道漏氣
1.降低安裝高度
2.清洗疏通吸入管道
3.壓緊或更換密封墊片
2 排液量不夠 1.吸入管道局部阻塞
2.吸入或排出閥內有異物卡阻
3.泵閥磨損關閉不嚴
4.轉速不足
1.疏通吸入管道
2.清洗吸排閥
3.修理或更換閥件
4.檢查電機和電壓
3 排出壓力不穩定 1.吸入或排出閥內有雜物卡阻或漏氣
2.管道未設置背壓閥
1.清除吸、排閥內的雜質 擰緊螺絲消除漏氣
2.增設背壓閥
4 計量精度不夠 1.柱塞密封填料漏液
2.吸入或排出閥磨損
3.電機轉速不穩定
4.調節手輪移位
1.調整或更換密封填料
2.更換吸排閥
3.穩定電源頻率和電壓
4.校準并固定
5 運轉中有沖擊聲 1.轉動零件松動或嚴重磨損
2.吸入高度過高
3.吸入管道漏氣
4.介質中有空氣
5.吸入管徑太少
6.排出壓力過高
1.擰緊有關螺絲或更換新零件
2.降低安裝高度
3.壓緊吸入法蘭或螺母
4.排除介質中的空氣
5.增大吸入管徑
6.降低壓力
