ZBF型自吸式塑料磁力泵產品符合JB/T 7742-1995《小型磁力傳動離心泵》標準,為全國磁力泵聯合設計的優化產品。結合國外的先進技術,采用外混式結構的自吸塑料磁力泵。該泵以增強聚丙烯為主要材料,自吸時間短、壽命長,是自動化遠程控制和流動輸送強腐蝕液體的無泄漏泵。
本磁力泵采用外混式軸向回水泵體結構,泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后,在離心力的作用下,吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物,混合物經蝸殼進入氣液分離室,隨著速度減慢,導致氣水分離,空氣由泵出液口排出,液經回水孔返回泵內,經過多次循環,進液管道中的空氣排凈,使泵內形成一定的真空度,達到自吸的作用。

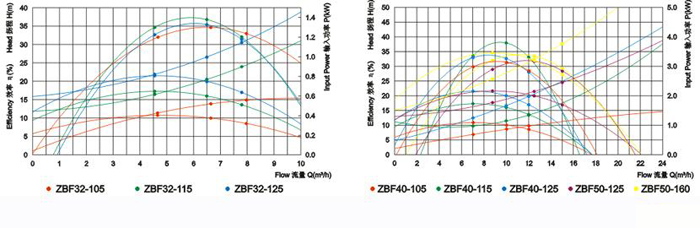

型號 | 口徑 | 流量(m3/h) | 揚程 | 吸程 | 電機功率 | 轉(r/min) | 電壓 | 頻率(Hz) | |
進口 | 出口 | ||||||||
ZBF32-105 | 32 | 32 | 6.5 | 10 | 5 | 0.75 | 2900 | 380 | 50 |
ZBF32-115 | 16 | 5 | 1.1 | 2900 | 380 | 50 | |||
ZBF32-125 | 20 | 5 | 1.5 | 2900 | 380 | 50 | |||
ZBF40-105 | 40 | 40 | 10 | 10 | 5 | 1.1 | 2900 | 380 | 50 |
ZBF40-115 | 16 | 5 | 1.5 | 2900 | 380 | 50 | |||
ZBF40-125 | 20 | 5 | 2.2 | 2900 | 380 | 50 | |||
ZBF50-125 | 50 | 50 | 12.5 | 20 | 5 | 3 | 2900 | 380 | 50 |
ZBF50-160 | 32 | 5 | 4 | 2900 | 380 | 50 |
