CQB-G系列高溫磁力驅動離心泵

CQB-G系列高溫磁力驅動離心泵采用多重循環冷卻結構,保證了原動力和磁傳動的可靠性和穩定性,同時采用柱銷聯軸器減少了泵的噪音和震動,便拆式和柱銷聯軸器同時使用,使泵的結構增長,更有利于泵的散熱。同時,也十分方便用戶的維修或更換零件,在泵的外轉子部分還設計了散熱風葉,確保磁鋼的穩定性。本系列泵適用于輸送高溫介質,溫度≤300℃。

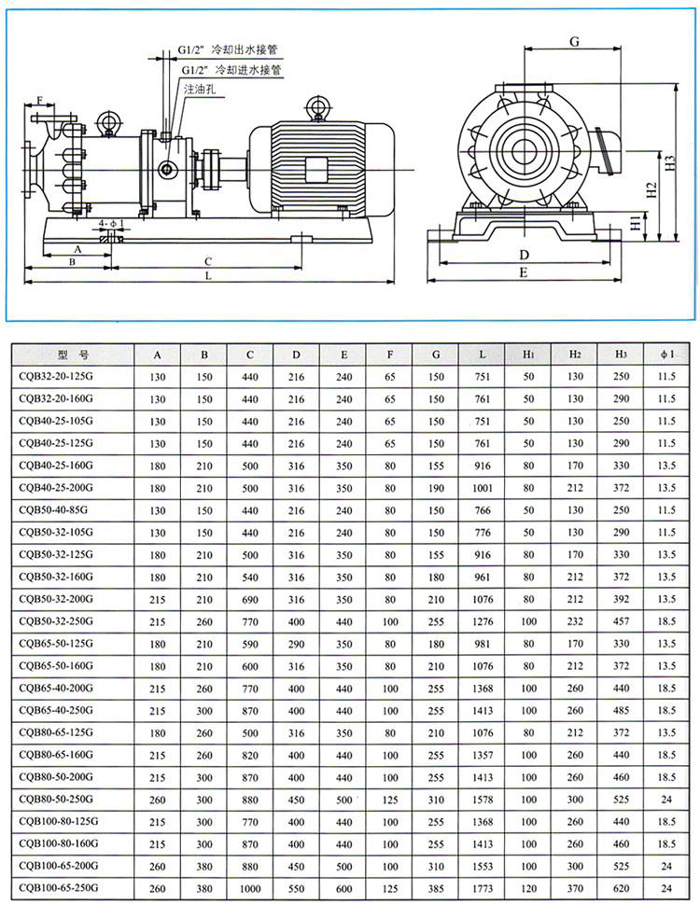

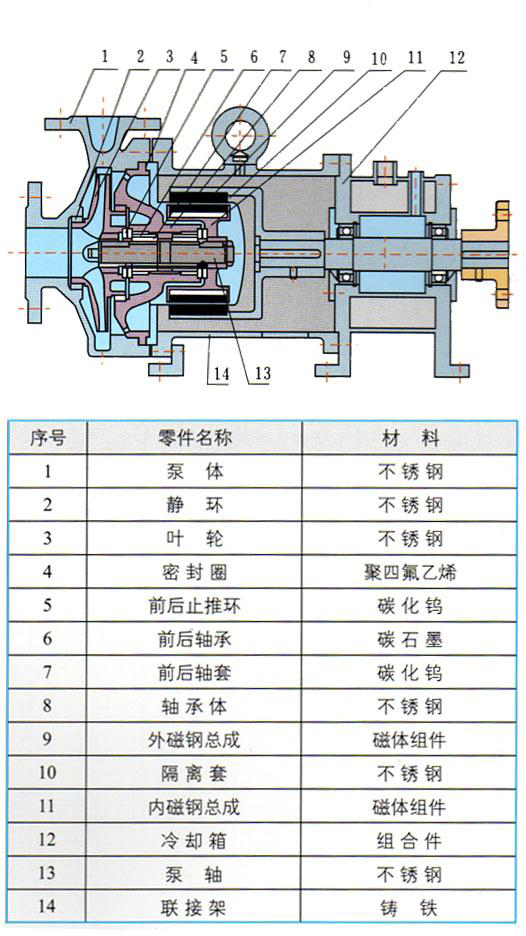

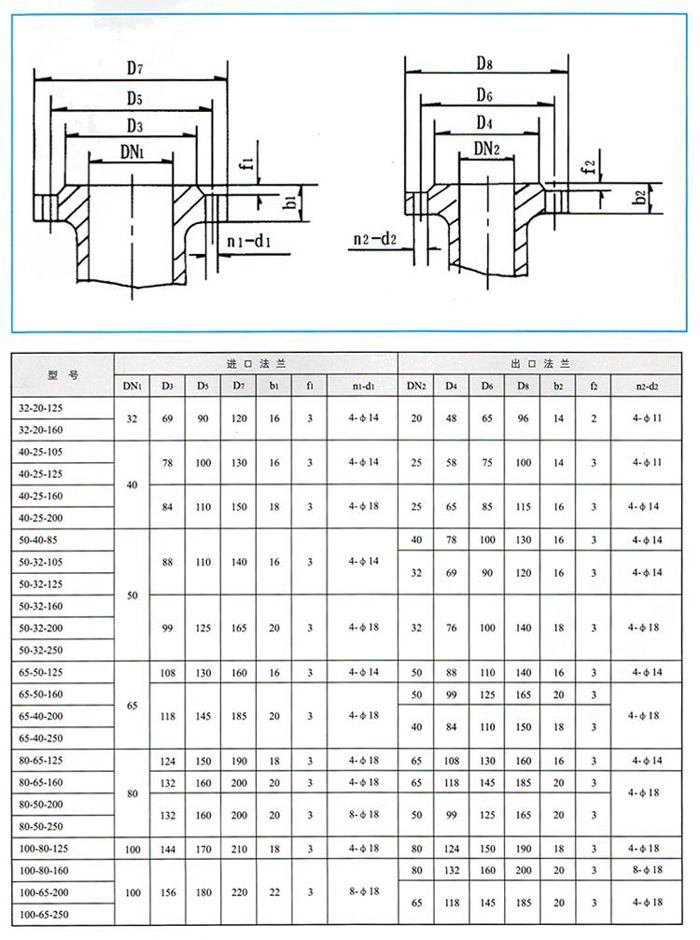

詳細介紹 性能參數 結構圖 安裝(外形)尺寸

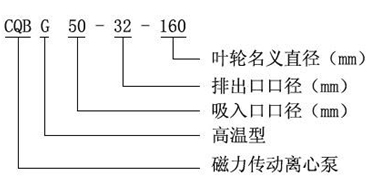

型號意義:

安裝和調試

  1. 高溫磁力泵應水平安裝.開車前應檢查冷卻箱之潤滑油油位.若油位過低時應及時補充。開泵前.首先應打開冷卻水回路.進水管閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。
  2. 當抽吸液面高于果軸心線時.起動前打開吸入管道閥門即可.若抽吸液面低于泵軸心線時.管道需配備底閥。
  3. 泵使用前應進行檢查.電機風葉轉動要靈活.無卡住及異常聲響.各緊固件要緊固。
  4. 檢查電機旋轉方向是否與磁力泵轉向標記一致。
  5. 電機啟動后.緩慢打開排出閥.待泵進入正常工作狀態后.再將排出閥調到所需開度。
  6. 泵停止工作前.應先關閉排出閥門.然后切斷電源.再關閉冷卻水管閥門。

使用注意事項

  1. 因磁力泵軸承的冷卻和潤滑是靠被輸送的介質.所以絕對禁止空運轉.同時避免在工作中途停電后再啟動時所造成時空栽運轉。
  2. 被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。
  3. 被輸送的介質及其溫度應在泵材允件范圍內。泵的使用溫度〈280℃,大工作壓力1.6MPa, 密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬顆粒和扦維的液體。特殊工況應嚴格按合同協議規定。
  4. 對于輸送液為易沉淀結品的介質,使用后應及時清洗,排凈泵內枳液。
  5. 磁力泵正常運行1000小時后.應拆檢軸承和端面動環的麿損情況,并更換不宜再用的&損件。
  6. 本系列泵內外磁性聯軸器采用高性能永磁材料,可能對下列器件產生潛在危害,請將下列器件與本系列泵保持距離。如:心臟起博器、信用卡及其它磁卡、計算器,計算機磁盤、手表等。
型號 流量(m3/h) 揚程 (m) 軸功率 (kw) 轉速(r/min) 效率 (%)
CQB32-20-125G 3.2 20 1.1 2900 30
CQB32-20-160G 3.2 32 1.5 2900 28
CQB40-25-105G 6.3 12.5 1.1 2900 39
CQB40-25-125G 6.3 20 2.2 2900 35
CQB40-25-160G 6.3 32 3.0 2900 32
CQB40-25-200G 6.3 50 5.5 2900 25
CQB50-40-85G 12.5 8 1.5 2900 49
CQB50-32-105G 12.5 12.5 2.2 2900 47
CQB50-32-125G 12.5 20 4.0 2900 42
CQB50-32-160G 12.5 32 4.0 2900 39
CQB50-32-200G 12.5 50 7.5 2900 31
CQB50-32-250G 12.5 80 18.5 2900 25
CQB65-50-125G 25 20 4.0 2900 30
CQB65-50-160G 25 32 7.5 2900 28
CQB65-40-200G 25 50 15 2900 39
CQB65-40-250G 25 80 22 2900 35
CQB80-65-125G 50 20 7.5 2900 32
CQB80-65-160G 50 32 15 2900 25
CQB80-50-200G 50 50 22 2900 49
CQB80-50-250G 50 80 37 2900 47
CQB100-80-125G 100 20 15 2900 42
CQB100-80-160G 100 32 22 2900 39
CQB100-65-200G 100 50 37 2900 31
CQB100-65-250G 100 80 55 2900 25
