ZCQF型四氟自吸磁力泵

ZCQF型四氟自吸磁力泵(簡稱磁力自吸泵)是將永磁聯軸器的工作原理用于離心泵的新產品,設計合理,工藝先進,具有全密封,無泄漏,耐腐蝕的特點,其性能達到國外同類產品的先進水平。

詳細介紹 性能參數 安裝(外形)尺寸

產品特點:

  • 磁力自吸泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑,冒,滴之蔽病,磁力泵選用耐腐蝕,高強度的增強聚丙稀、四氟合金、氮化硅,碳石墨,鋼玉陶磁,作為制造材料,并采用不銹鋼的連接架,為客戶解決了老為環境空氣腐蝕而經常更換聯接架而煩惱。
  • 即有CQF型磁力驅動泵的功能,又集自吸于一身,不需底閥和引灌水,具備了自吸性能好,自吸 時間短,效率高,并能在無液的情況下而空載運轉,自吸高度4米,因此它具有良好的抗腐蝕性能,并可以使輸送介質免受污染。

產品用途:

磁力泵結構緊湊,外型美觀,體積小,躁聲低,運行可靠,使用維修方便。可廣泛用于化工,制藥,石油,電鍍,食品,電影照相洗印,科研機構,國防工業等單位抽送酸,堿液,油類稀有貴重液,毒液,揮發性液體,以及循環水設備配套,過率機配套。特別是易漏,易燃,易爆液體的抽送,防爆電動機選用此泵則更為理想。

工作原理:

ZCQF型四氟自吸磁力泵采用外混式軸向回水泵體結構,泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后,在離心力的作用下,吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物,混合物經蝸殼進入氣液分離室,隨著速度減慢,導致氣水分離,空氣由泵出液口排出,液經回水孔返回泵內,經過多次循環,進液管道中的空氣排凈,使泵內形成一定的真空度,達到自吸的作用。

型號 軟管式接口 最大流量(L/min) 最高揚程 標準輸出量 功率(KW)
入口X出口 流量Q(L/min) 揚程H(m)
ZCQF100 32X26 120 8.6 60 6.5 0.37
ZCQF100H 32X26 135 11.7 50 10 0.37
ZCQF250 32X32 150 15 90 12 0.55
ZCQF251 40X32 180 15 120 12 0.75
ZCQF400 52X40 233 15 158 12 1.10
ZCQF401 52X52 275 15 183 13 1.50
ZCQF402 52X52 317 16 200 14 2.20
ZCQF403 60X52 500 17 300 20 3.00

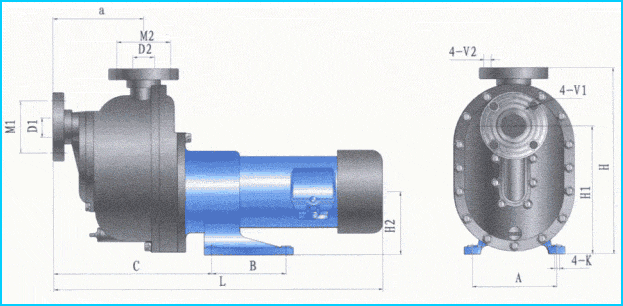

ZCQF型四氟自吸磁力泵外形安裝尺寸圖:

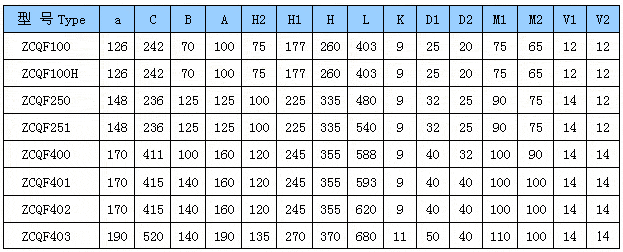

ZCQF型四氟自吸磁力泵外形安裝尺寸表:



相關內容
關于磁力泵與屏蔽泵的選擇原則

關于磁力泵與屏蔽泵的選擇原則

磁力泵與屏蔽泵均屬于沒有動密封的離心泵, 屏蔽泵與磁力泵均屬于無泄漏泵,但屏蔽泵是比磁力泵檔次更高,運行更為可靠的泵,因此,兩者的使用范圍有交叉之處,通常功率較大的、連續運行可靠性要求較高的可考慮屏蔽泵,而一般要求的可以選用磁力泵,磁力泵的價格要便宜一些,由于制造難度較屏蔽泵少得多,主要是磁性材料…
