CQ型磁力驅動泵

CQ型磁力驅動泵(簡稱磁力泵)是將永磁聯軸器的工作原理應用于離心泵的新產品,設計合理,工藝先進、具有全密封、無泄漏、耐腐蝕等特點,其性能達到國外同類產品的先進水平。

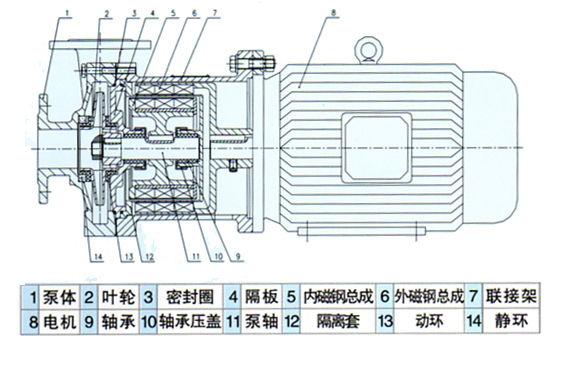

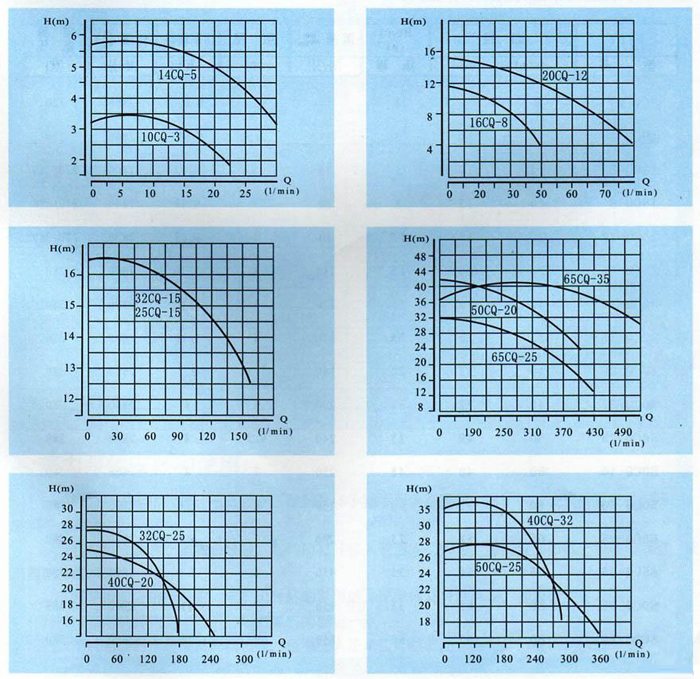

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 曲線圖譜 其它

主要特點:

磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。

產品用途:

磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便??蓮V泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送,選用此泵則更為理想。

型號意義:

安裝和使用

  • 磁力泵應水平安裝,不宜豎立,塑料泵體不得承受管路重量,對于特殊要求垂直安裝的場合,電機務必朝上。
  • 當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸收線時,管道需配備底閥。
  • 泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異賞聲響,各緊固件要緊固。
  • 檢查電機旋轉方向是否與磁力泵轉向標記一致。
  • 電機啟動后,緩慢打開排出閥,待泵進入正常工作狀態后,再將排出閥調到所需開度。
  • 泵停止工作前,應先關閉排出閥門,然后關閉吸入管閥門。

使用注意事項

  • 因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以絕對禁止空運轉,同時避免在工作中途停電后再啟動時所造成吋空載運轉。
  • 被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒.需加磁性過濾器。
  • 泵在使用中環境溫度應小于40℃ ,電機溫升不得超過75℃ 。
  • 被輸送的介質及其溫度應在泵材允許范圍內。工程塑料泵的使用溫度〈60℃,金屬泵的使用溫度〈100℃,輔送吸入壓力不大于0.2MPa,大工作壓力1.6MPa、密度不大于1600^kg/m3,,粒度不大于30 X 10-6㎡/S的不含硬顆粒和纖維的液體。
  • 對于輸送液為易沉淀結晶的介質,使用后應及吋清洗,排凈泵內積液。
  • 磁力泵運行500小時后,應拆檢軸承和端面動環的磨損惰況,若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1. 5?2mm時,應更換軸承和軸向動環。
型號 口徑 流量(m3/h) 揚程 電機功率(kW) 電 壓(V) 材質
進口 出口
14CQ-5 14 10 1.2 5 0.12 220/380 不銹鋼
16CQ-8 16 12 1.8 8 0.18 220/380
20CQ-12 20 12 3 12 0.37 220/380
25CQ-15 25 20 5.4 15 1.1 380
32CQ-15 32 25 6.5 15 1.1 380
32CQ-25 32 25 4.8 25 1.1 380
40CQ-20 40 32 10 20 2.2 380
40CQ-32 40 32 11.5 32 4 380
50CQ-25 50 40 14.4 25 4 380
50CQ-32 50 40 13.2 32 4 380
50CQ-50 50 32 7.8 50 5.5 380
65CQ-25 65 50 16.8 25 5.5 380
65CQ-32 65 50 25 32 7.5 380
80CQ-32 80 65 50 32 11 380
50CQ-50 80 65 50 50 15 380
100CQ-32 100 80 60 32 15 380
100CQ-50 100 80 60 50 18.5 380
注:表中16CQ-8---100CQ-50都可配防爆電機
介質名稱 濃度 % 聚丙烯 濃度 % ABC
25℃ 50℃ 20℃ 60℃
硫 酸 60



×
硝 酸 25     O



鹽 酸 <36
氟氟酸 35     ×
醋酸 <80     O



氫氧化鈉 100
重鉻酸鉀 25
溴水       O ×
乙醇
丙酮   ×     O
四氯乙烷   O     O ×
氟利昂22       O O



漂白液 CL13%     O O



電鍍液       O ×
照相液

CQ型磁力驅動泵 :安裝尺寸

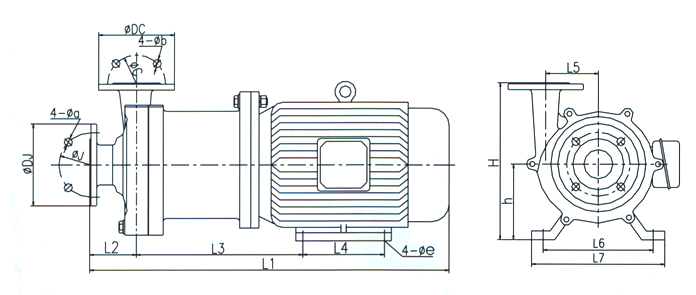

一、CQ型磁力驅動泵安裝尺寸圖:

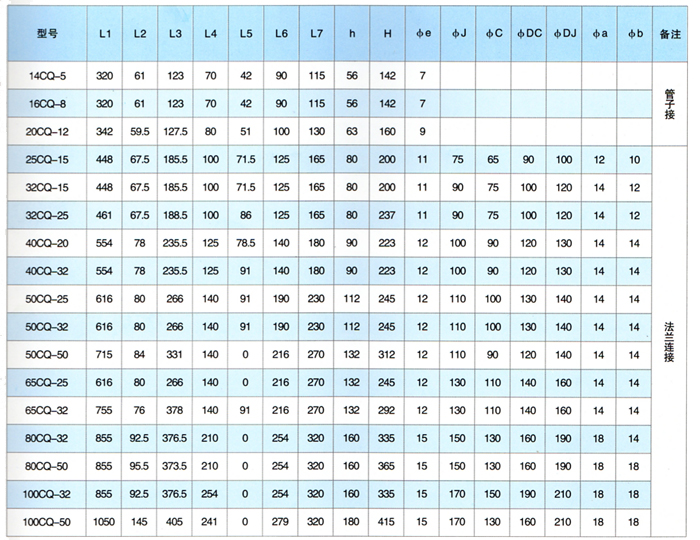

二、CQ型磁力驅動泵安裝尺寸表:




故障形式 產生原因 排除方法
泵不出水 水泵反轉
逬水管道漏氣
泵腔蓄水太少
電壓太高,啟動時聯軸器打滑
吸程太高
改變電機接線
社絕漏氣
增加蓄水量
調正電壓
降低泵安裝位置
流量不足 吸入管徑太小
葉輪流道阻塞
揚程過高
轉速太低
調換進水管
清洗葉輪
開大出水閥
恢夏額定轉速
揚程過低 流量過大
轉速太低
關小出水閥
恢復額定轉速
矂音太大 軸嚴重磨損
軸套嚴重磨損
驅動磁鋼杯與隔離套接觸
更換泵軸
更換軸套
拆除泵頭重新組裝
漏 液 0型密封圏損壞 更換0型密封圏
