您當前的位置：首頁 >> 水泵展示 >> 離心泵

IS、IR型單級單吸離心泵

IS、IR型單級單吸離心泵是臥式單級單吸清水離心泵，用于工農業及城市、排水、消防供水等。
供吸送清水及物理化學性質類似水不含固體顆粒的液體。它廣泛適用于工農業及城市、排水、消防供水等。
IS、IR型泵系根據國際標準IS02858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。
本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。
IS、IR型泵通用性廣，全系列共140種規格，但只用四種軸；同一規格的軸，軸承，軸封，能互換；全系列泵的懸架也只有四種。

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 曲線圖譜 其它

性能參數

泵轉速分為2900和1450轉／分兩種。
性能如下： 2900轉／分 1450轉／分
大流量： 240米3／分400米3／分
高總揚程： 125米 55米
高轉速： 3500轉／分(用于60調波電源時，葉輪直徑有所減少)
高工作溫度：80℃
允許吸入管路壓力0.3MPa，泵的高使用壓力1.6MPa。

結構說明

IS、IR型單級單吸離心泵為后開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架內裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。

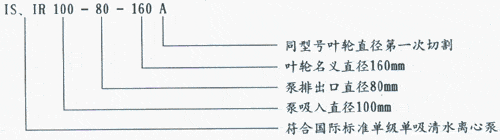

型號意義




水泵結構說明

IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。
IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。
泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。


型號 轉速n(r/min) 流量Q 揚程Hm 效率η(%) 功率(kW) 必需汽蝕余量(NPSH)r(m)
(m3/h) (L/S) 軸功率Pa 電機功率
IS50-32-125 2900 7.5
12.5
15		 2.08
3.47
4.17		 22
20
18.5		 47
60
60		 0.96
1.13
1.26		 2.2 2.0
2.0
2.5
1450 3.75
6.3
7.5		 1.04
1.74
2.08		 5.4
5
4.6		 43
54
55		 0.13
0.16
0.17		 0.55 2.0
2.0
2.5
IS50-32-160 2900 7.5
12.5
15		 2.08
3.47
4.17		 34.3
32
29.6		 44
54
56		 1.59
2.02
2.16		 3 2.0
2.0
2.5
1450 3.75
6.3
7.5		 1.04
1.74
2.08		 8.5
8
7.5		 35
48
49		 0.25
0.29
0.31		 0.55 2.0
2.0
2.5
IS50-32-200 2900 7.5
12.5
15		 2.08
3.47
4.17		 52.5
50
48		 38
48
51		 2.82
3.54
3.95		 5.5 2.0
2.0
2.5
1450 3.75
6.3
7.5		 1.04
1.74
2.08		 13.1
12.5
12		 33
42
44		 0.41
0.51
0.56		 0.75 2.0
2.0
2.5
IS50-32-250 2900 7.5
12.5
15		 2.08
3.47
4.17		 82
80
78.5		 28.5
38
41		 5.87
7.16
7.83		 11 2.0
2.0
2.5
1450 3.75
6.3
7.5		 1.04
1.74
2.08		 20.5
20
19.5		 23
32
35		 0.91
1.07
1.14		 1.5 2.0
2.0
2.5
IS65-50-125 2900 15
25
30		 4.17
6.94
8.33		 21.8
20
18.5		 58
69
68		 1.54
1.97
2.22		 3 2.0
2.5
3.0
1450 7.5
12.5
15		 2.08
3.47
4.17		 5.35
5
4.7		 53
64
65		 0.21
0.27
0.30		 0.55 2.0
2.0
2.5
IS65-50-160 2900 15
25
30		 4.17
6.94
8.33		 35
32
30		 54
65
66		 2.65
3.35
3.71		 5.5 2.0
2.0
2.5
1450 7.5
12.5
15		 2.08
3.47
4.17		 8.8
8.0
7.2		 50
60
60		 0.36
0.45
0.49		 0.75 2.0
2.0
2.5
IS65-40-200 2900 15
25
30		 4.17
6.94
8.33		 53
50
47		 49
60
61		 4.42
5.67
6.29		 7.5 2.0
2.0
2.5
1450 7.5
12.5
15		 2.08
3.47
4.17		 13.2
12.5
11.8		 43
55
57		 0.63
0.77
0.85		 1.1 2.0
2.0
2.5
IS65-40-250 2900 15
25
30		 4.17
6.94
8.33		 82
80
78		 37
50
53		 9.05
10.89
12.02		 15 2.0
2.0
2.5
1450 7.5
12.5
15		 2.08
3.47
4.17		 21
20
19.4		 35
46
48		 1.23
1.48
1.65		 2.2 2.0
2.0
2.5
IS65-40-315 2900 15
25
30		 4.17
6.94
8.33		 127
125
123		 28
40
44		 18.5
21.3
22.8		 30 2.5
2.5
3.0
1450 7.5
12.5
15		 2.08
3.47
4.17		 32.2
32
31.7		 25
37
41		 6.63
2.94
3.16		 4 2.5
2.5
3.0
IS80-65-125 2900 30
50
60		 8.33
13.9
16.7		 22.5
20
18		 64
75
74		 2.87
3.63
3.98		 5.5 3.0
3.0
3.5
1450 15
25
30		 4.17
6.94
8.33		 5.6
5
4.5		 55
71
72		 0.42
0.48
0.51		 0.75 2.5
2.5
3.0
IS80-65-160 2900 30
50
60		 8.33
13.9
16.7		 36
32
29		 61
73
72		 4.82
5.97
6.59		 7.5 2.5
2.5
3.0
1450 15
25
30		 4.17
6.94
8.33		 9
8
7.2		 55
69
68		 0.67
0.79
0.86		 1.5 2.5
2.5
3.0
IS80-50-200 2900 30
50
60		 8.33
13.9
16.7		 53
50
47		 55
69
71		 7.87
9.87
10.8		 15 2.5
2.5
3.0
1450 15
25
30		 4.17
6.94
8.33		 13.2
12.5
11.8		 51
65
67		 1.06
1.31
1.44		 2.2 2.5
2.5
3.0
型號 轉速n(r/min) 流量Q 揚程Hm 效率η(%) 功率(kW) 必需汽蝕余量(NPSH)r(m)
(m3/h) (L/S) 軸功率Pa 電機功率
IS80-50-250 2900 30
50
60		 8.33
13.9
16.7		 84
80
75		 52
63
64		 13.2
17.3
19.2		 22 2.5
2.5
3.0
1450 15
25
30		 4.17
6.94
8.33		 21
20
18.8		 49
60
61		 1.75
2.27
2.52		 3 2.5
2.5
3.0
IS80-50-315 2900 30
50
60		 8.33
13.9
16.7		 128
125
123		 41
54
57		 25.5
31.5
35.3		 37 2.5
2.5
3.0
1450 15
25
30		 4.17
6.94
8.33		 32.5
32
31.5		 39
52
56		 3.4
4.19
4.6		 5.5 2.5
2.5
3.0
IS100-80-125 2900 60
100
120		 16.7
27.8
33.3		 24
20
16.5		 67
78
74		 5.86
7.00
7.28		 11 4.0
4.5
5.0
1450 30
50
60		 8.33
13.9
16.7		 6
5
4		 64
75
71		 0.77
0.91
0.92		 1.5 2.5
2.5
3.0
IS100-80-160 2900 60
100
120		 16.7
27.8
33.3		 36
32
28		 70
78
75		 8.42
11.2
12.2		 15 3.5
4.0
5.0
1450 30
50
60		 8.33
13.9
16.7		 9.2
8.0
6.8		 67
75
71		 1.12
1.45
1.57		 2.2 2.0
2.5
3.5
IS100-65-200 2900 60
100
120		 16.7
27.8
33.3		 54
50
47		 65
76
77		 13.6
17.9
19.9		 22 3.0
3.6
4.8
1450 30
50
60		 8.33
13.9
16.7		 13.5
12.5
11.8		 60
73
74		 1.84
2.33
2.61		 4 2.0
2.0
2.5
IS100-65-250 2900 60
100
120		 16.7
27.8
33.3		 87
80
74.5		 61
72
73		 23.4
30.0
33.3		 37 3.5
3.8
4.8
1450 30
50
60		 8.33
13.9
16.7		 21.3
20
19		 55
68
70		 3.16
4.00
4.44		 5.5 2.0
2.0
2.5
IS100-65-315 2900 60
100
120		 16.7
27.8
33.3		 133
125
118		 55
66
67		 39.6
51.6
57.5		 75 3.0
3.6
4.2
1450 30
50
60		 8.33
13.9
16.7		 34
32
30		 51
63
64		 5.44
6.92
7.67		 11 2.0
2.0
2.5
IS125-100-200 2900 120
200
240		 33.3
55.6
66.7		 57.5
50
44.5		 67
81
80		 28.0
33.6
36.4		 45 4.5
4.5
5.0
1450 60
100
120		 16.7
27.8
33.3		 14.5
12.5
11.0		 62
76
75		 3.83
4.48
4.79		 7.5 2.5
2.5
3.0
IS125-100-250 2900 120
200
240		 33.3
55.6
66.7		 87
80
72		 66
78
75		 43.0
55.9
62.8		 75 3.8
4.2
5.0
1450 60
100
120		 16.7
27.8
33.3		 21.5
20
18.5		 63
76
77		 5.59
7.17
7.84		 11 2.5
2.5
3.0
IS125-100-315 2900 120
200
240		 33.3
55.6
66.7		 132.5
125
120		 60
75
77		 72.1
90.8
101.9		 110 4.0
4.5
5.0
1450 60
100
120		 16.7
27.8
33.3		 33.5
32
30.5		 58
73
74		 9.4
11.9
13.5		 15 2.5
2.5
3.0
IS125-100-400 1450 60
100
120		 16.7
27.8
33.3		 52
50
48.5		 53
65
67		 16.1
21.0
23.6		 30 2.5
2.5
3.0
IS150-125-250 1450 120
200
240		 33.3
55.6
66.7		 22.5
20
17.5		 71
81
78		 10.4
13.5
14.7		 18.5 3.0
3.0
3.5
IS150-125-315 1450 120
200
240		 33.3
55.6
66.7		 34
32
29		 70
79
80		 15.9
22.1
23.7		 30 2.5
2.5
3.0
IS150-125-400 1450 120
200
240		 33.3
55.6
66.7		 53
50
46		 62
75
74		 27.9
36.3
40.6		 45 2.0
2.8
3.5
型號 轉速n(r/min) 流量Q 揚程Hm 效率η(%) 功率(kW) 必需汽蝕余量(NPSH)r(m)
(m3/h) (L/S) 軸功率Pa 電機功率
IS200-150-250 1450 240
400
460		 66.7
111.1
127.8		 22.6
20
17.2		 70
82
79		 21.1
26.6
27.3		 37 3.6
4.6
4.9
IS200-150-315 1450 240
400
460		 66.7
111.1
127.8		 37
32
28.5		 70
82
80		 34.6
42.5
44.6		 55 3.0
3.5
4.0
IS200-150-400 1450 240
400
460		 66.7
111.1
127.8		 55
50
48		 74
81
76		 48.6
67.2
74.2		 90 3.0
3.8
4.5
IS50-32-125A 2900 11 3.1 16 60 0.82 1.5 2.0
IS50-32-160A 12 3.3 28 53 1.73 2.2 2.0
IS50-32-200A 11.5 3.2 43.5 46 2.96 4 2.0
IS50-32-250A 11 3.1 70 40 5.3 7.5 2.0
IS60-50-125A 22 6.1 16 67 1.43 2.2 2.0
IS65-50-160A 23 6.4 27 63 2.68 4 2.0
IS65-40-200A 23 6.4 42 58 4.54 5.5 2.0
IS65-40-250A 23 6.4 70 52 8.43 11 2.0
IS65-40-315A 23 6.4 110 40 17.24 22 2.5
IS80-65-125A 44 12.2 16 73 2.63 4 3.0
IS80-65-160A 46 13 28 71 4.94 5.5 2.5
IS80-50-200A 47 13 44 67 8.4 11 2.5
IS80-50-250A 47 13 70 63 14.22 18.5 2.5
IS80-50-315A 47 13 110 52 27.0 30 2.5
IS100-80-125A 90 25 16 76 5.16 7.5 4.5
IS100-80-160A 93 25.8 26 74 8.9 11 4.5
IS100-65-200A 93 25.8 43 75 14.52 18.5 3.6
IS100-65-250A 93 25.8 70 70 25.33 30 3.8
IS100-65-315A 93 25.8 114 64 45.12 55 3.6
IS125-100-200A 187 51.9 44 79 28.36 37 4.5
IS125-100-250A 187 51.9 70 76 46.9 55 4.2
IS125-100-315A 190 52.8 110 73 77.97 90 4.5
IS125-100-400A 1450 93 25.8 44 65 17.14 22 2.5
IS150-125-250A 185 51.4 18 79 11.48 15 3.0
IS150-125-315A 185 51.4 27 78 17.61 22 3.0
IS150-125-400A 185 51.4 44 74 29.96 37 3.7
IS200-150-250A 374 103.88 17.5 81 22.01 30 4.0
IS200-150-315A 374 103.88 28 80 35.65 45 4.0
IS200-150-400A 374 103.88 44 80 56.02 75 4.0

IS、IR型單級單吸離心泵結構說明：

IS、IR型泵系根據國家標準ISO2858所規定的性能和尺寸設計的，主要由泵體(1)、泵蓋(2)、葉輪(3)、軸(4)、密封環(5)、軸套(8)及懸架軸承部件(12)等所組成。

IS、IR型泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部件，進行檢修。

泵的殼體(即泵體和泵蓋)構成泵的工作室、葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承著泵的轉子部件，滾動軸承承受泵的徑向力和軸向力。

為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

泵的軸向密封環是由填料壓蓋(9)，填料環(10)，和填料(11)等組成，以防止進氣或大量漏水。泵的葉輪如有平衡。則裝有軟填料的空腔與葉輪吸入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。 為避免軸磨損，在軸通過填料腔的部位裝有軸套保護，軸套與軸之間裝有O形密封圈，以防止沿著配合表面進氣或漏水。

泵的傳動方式是通過加長彈性聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。

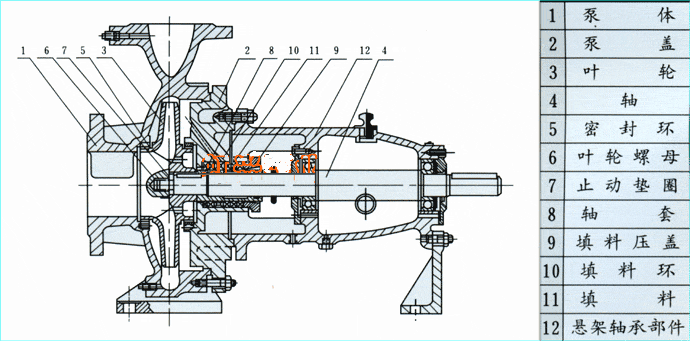

IS、IR型單級單吸離心泵結構圖：

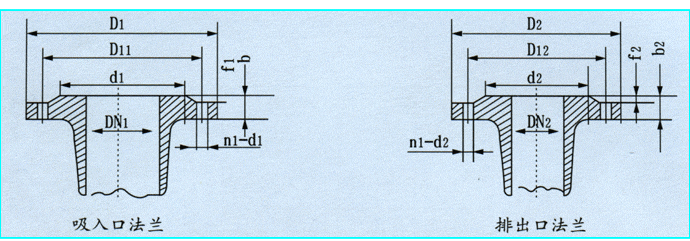

IS、IR型單級單吸離心泵法蘭安裝尺寸圖

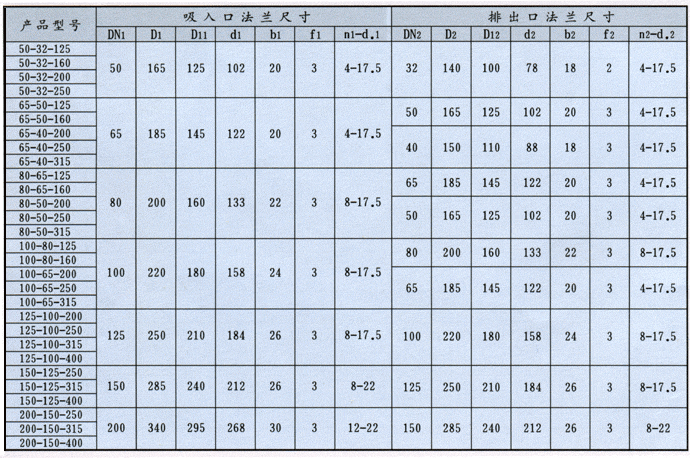

IS、IR型單級單吸離心泵法蘭安裝尺寸表

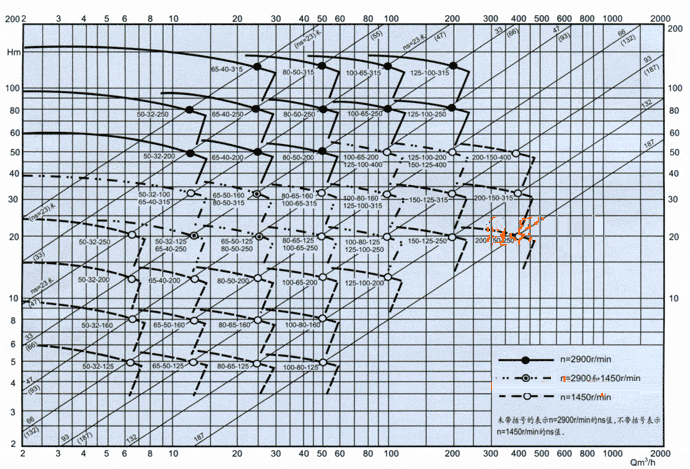

IS、IR型單級單吸離心泵曲線圖譜

IS、IR型單級單吸離心泵|故障分析及排除方法

故   障 原    因 解 決 方 式
1、泵不吸水，壓力表指針劇烈擺動。 灌注引水不夠，管路與儀表連接處漏氣。 檢修底閥是否漏水，在灌足引水，擰緊或修回漏氣處。
2、水泵不出水，真空表表示高度真空。 底閥沒有打開或已堵塞，吸水管路阻力太大，吸水高度過高。 檢查底閥，更換水管，降低吸水高度。
3、壓力表有壓力，但仍不出水。 出水管阻力太大，旋轉方向不對，葉輪堵塞，泵轉速不足。 檢查或縮短水管。檢查電機，清除葉輪內的污物，增加泵轉速。
4、流量低于設計要求。 水泵堵塞，密封環磨損過多，轉速不足。 清洗水泵及管路，更換密封環，增加泵轉速。
5、泵消耗功率過大。 填料壓蓋太緊，并發熱，葉輪有磨損，泵流量增大。 調整填料壓蓋松緊程度，檢查泵軸是否彎曲，更換葉輪，增加出水阻力，降低流量。
6、泵內聲音反常，泵不出水。 吸水管阻力過大，吸入管路漏氣，輸送的液體溫度過高。 檢查吸入管和底閥，堵塞漏氣處、減少吸水高度，降低水溫。
7、水泵振動，軸承過熱。 電機與泵不同心，軸承缺油或磨損。 調整電機軸與泵軸的同軸度，加油或更換軸承。
相關內容
哪些因素會影響離心泵的運行效率

哪些因素會影響離心泵的運行效率

離心泵如何提升運行效率，降低設備能耗，對影響離心泵組效率的因素進行分析，并提出改進措施。 離心泵的效率是機械、容積和水力三種效率的乘積。泵組的效率為泵效率和電機效率的乘積。造成離心泵組效率低的因素主要有以下幾個。 泵本身效率是最根本的影響。同樣工作條件下的泵，效率可能相差15％以上。 離心泵的…
更多內容

首頁 水泵展示 關于我們 水泵資訊 水泵案例 水泵安裝視頻 水泵樣本下載 誠招加盟 聯系我們 網站地圖

版權所有 ? 上海邁科泵業制造有限公司 銷售電話：021 - 56625995，36339855 E-mail: maike168@126.com 滬ICP備09048599號-1
