BL型單級臥式離心泵

BL型單級臥式離心泵系單級單吸懸臂式直連離心清水泵,此型泵是根據BA型泵基礎上對結構改進,具有外形小、重量輕、結構簡單、安裝方便等特點,可供輸送清水及物理化學性質類似于水的液體之用。

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 其它

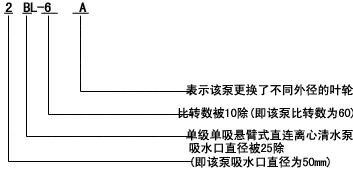

型號說明

型號 流量
m3/h
揚程
m
轉速
r/min
功率(KW) 效率(%) 允許吸上真空高度m
軸功率 電機功率
11/2BL-6 11 17.4 2900 0.94 1.5 55.5 6.7
11/2BL-6A 9.5 14.2 0.713 1.5 51.5 6.9
11/2BL-6B 9 11.4 0.57 1.1 49 7
2BL-6 20 30.8 2.61 4 64 7.2
2BL-6A 20 25.2 2.08 3 65.5 7.2
2BL-9 20 18.5 1.43 2.2 68 6.8
2BL-9A 17 15 1.07 1.5 65 7.3
3BL-6 60 30 12.3 17 66.3 5.6
3BL-6A 50 37.5 7.98 13 64 7.1
3BL-9 45 32.6 5.56 7.5 71.5 5
3BL-9A 35 25 3.35 5.5 70.8 6.4
3BL-13 45 18.8 2.88 4 80 5.5
3BL-13A 39.5 15 2.02 3 80 5
3BL-13B 34.2 12 1.72 2.2 65 5
4BL-12 90 34.6 10.8 17 78 5.8
4BL-12A 85 28.6 8.7 13 76 6
4BL-18 90 20 6.28 10 78 5
4BL-18A 80 15.2 4.35 5.5 76 5
4BL-25 79 14.8 4.10 5.5 78 5
4BL-25A 72 11 2.87 4 75 5

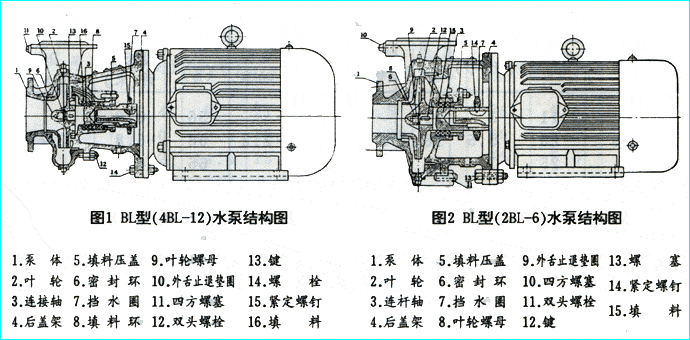

BL型單級臥式離心泵結構原理

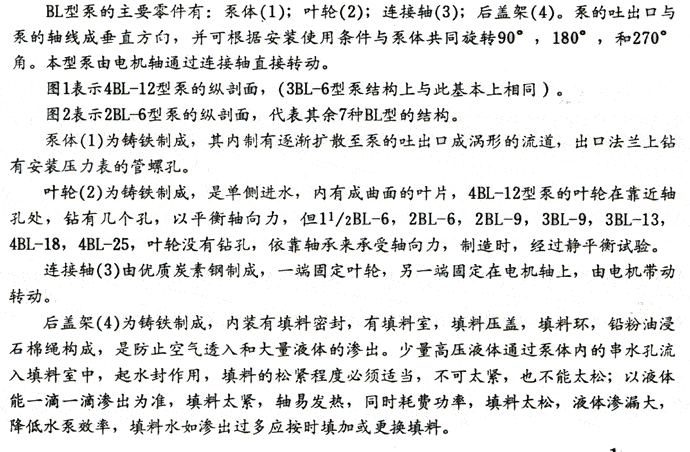

BL型單級臥式離心泵|結構說明

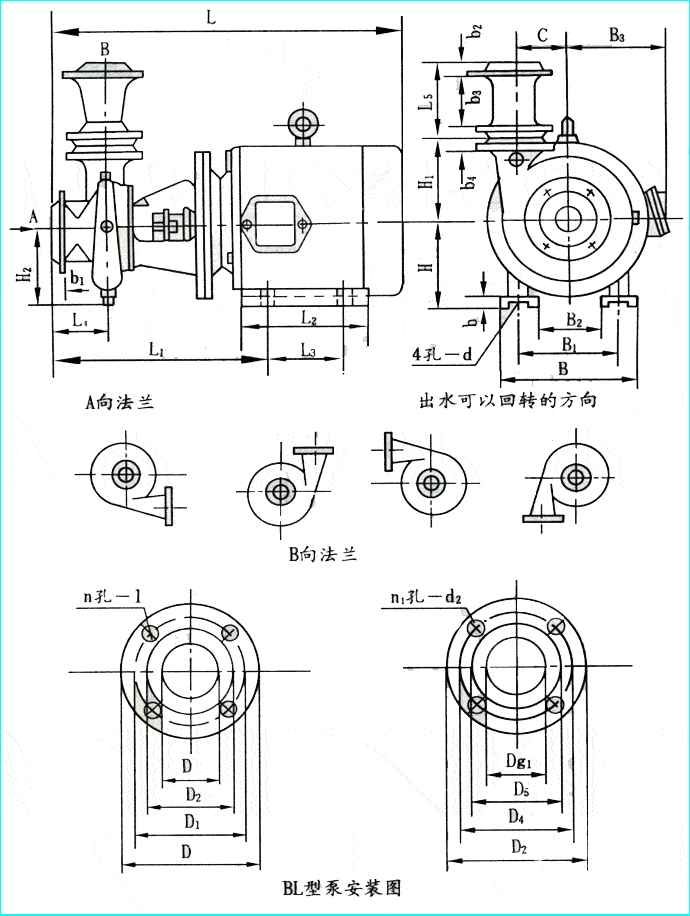

外形安裝尺寸圖

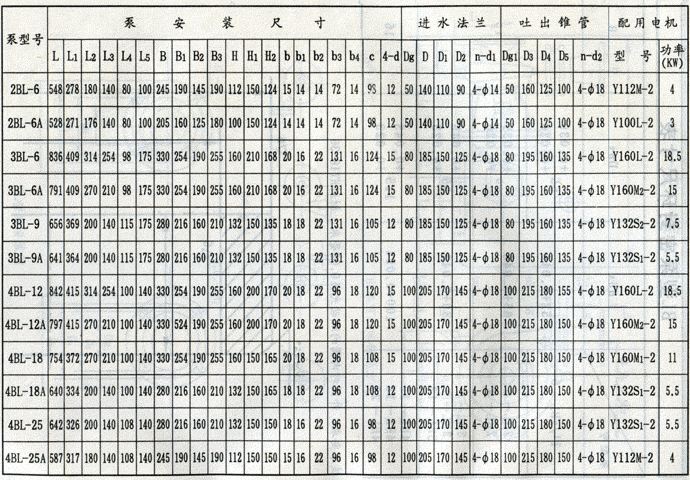

外形安裝尺寸表

故障分析及排除方法

故障 原因 解 決 方 式
1、泵不吸水,壓力表指針劇烈擺動。 灌注引水不夠,管路與儀表連接處漏氣。 檢修底閥是否漏水,在灌足引水,擰緊或修回漏氣處。
2、水泵不出水,真空表表示高度真空。 底閥沒有打開或已堵塞,吸水管路阻力太大,吸水高度過高。 檢查底閥,更換水管,降低吸水高度。
3、壓力表有壓力,但仍不出水。 出水管阻力太大,旋轉方向不對,葉輪堵塞,泵轉速不足。 檢查或縮短水管。檢查電機,清除葉輪內的污物,增加泵轉速。
4、流量低于設計要求。 水泵堵塞,密封環磨損過多,轉速不足。 清洗水泵及管路,更換密封環,增加泵轉速。
5、泵消耗功率過大。 填料壓蓋太緊,并發熱,葉輪有磨損,泵流量增大。 調整填料壓蓋松緊程度,檢查泵軸是否彎曲,更換葉輪,增加出水阻力,降低流量。
6、泵內聲音反常,泵不出水。 吸水管阻力過大,吸入管路漏氣,輸送的液體溫度過高。 檢查吸入管和底閥,堵塞漏氣處、減少吸水高度,降低水溫。
7、水泵振動,軸承過熱。 電機與泵不同心,軸承缺油或磨損。 調整電機軸與泵軸的同軸度,加油或更換軸承。
