類別:離心泵發布時間:2022.5.6
按照書本上的說法,水泵揚程的標準計算公式為:H=z+hw
z是揚水高度即入口處水面到出口處水面的高程差。hw是水頭損失,包括沿程水頭損失hf和局部水頭損失hw。
hf的計算用達西公式或謝才公式:
hw=&*v^2/2g
&叫做局部水頭損失系數,要查相關文獻,v就是管中的流速,一般來說,hw發生在入口,彎折,閥門,出口等地方。
但是,實際應用中一般不這么計算,下面著重講一下在實際工程預算中,如何計算水泵的揚程。

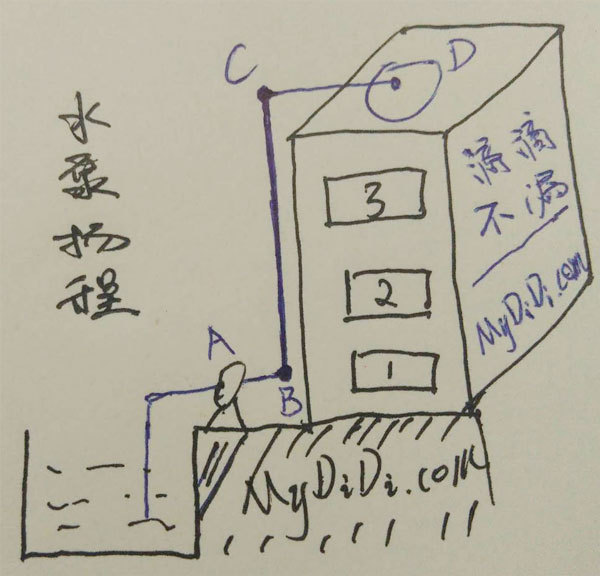

簡單說明一下草圖:要將水池中的水輸送到三樓樓頂,A標識為水泵,數字123代表所在樓層,結合本圖,在理想狀態下,水泵揚程可以簡單理解為點B到C的垂高,單位通常是米,這個就是水泵揚程。
注意,這里的B到C是垂直高度,而非管路長度。如果B到C是斜坡,則需要計算垂高。
水泵在實際運轉中,所抽液不是直上直下的,它要走水平距離,還要走彎頭、走三通,這些都是損耗,那么我們?cè)谟?jì)算水泵揚程時必須要考慮到這些損耗。
假如,所抽的液體為常溫清水,管路為PVC或鋼管,那么可以做如下粗估。
1個彎頭≈0.5米水泵揚程的損耗
10米水平距離≈1米水泵揚程的損耗
仍以上圖為例,假設A到B的水平距離為10米,B到C的垂直高度為20米,C到D的水平距離為10米,那么按圖1中水泵的安裝位置,需要的水泵揚程為
1+0.5+20+0.5+1=23米【10米水平距AB+B點彎頭損耗+BC垂直距離+C點彎頭損耗+CD10米的水平距離】
OK,掌握了上面的水泵揚程速算方法,基本上算是小學畢業了,哈哈。為啥?因?yàn)閷?shí)際應用中,現場管路不會全部是橫平豎直的,一定會有出現傾角的管路。
別急,下面長沙中聯泵業就為您帶來水泵揚程的終極計算方法。
水泵揚程的計算方法為:
水泵揚程 = 垂直高度 + 管路損耗 + 出口壓力
簡稱垂高,是指水泵出水口中心點到管路末端中心點之間的垂直高差。
如果高差較大的話,比如超過100米高差,那么可以認為是從水平面到管路末端的高差,即忽略掉三五米的吸程。
簡稱管損,是指液體在管路中流動時產生的能量損失,包括摩擦損耗和附件損耗(如閥門彎頭)。
管損計算稍微繁瑣一點,我們需要知道流量Q(m³/h),管徑DN(mm),管路總長(m),管路材質,閥門、三通或彎頭等附件的數量。
也即管路末端的水壓。
很多情況下,我們不是把水抽上來就完事了,而是要求末端出水口具有一定壓力。比如,我們把山腳下的河水抽到山上噴灌果樹,那么抽到山上之后,還需要有一定的壓力才能夠把水噴射出去用來噴灌。
例如:
某項目給定的數據是:要求流量200m³/h,管路總長1100米,不知道垂直高度,坡度是30度,計劃采用DN200mm的無縫鋼管,要求出口壓力10kg,那么水泵揚程是多少?
計算:
根據要求查正弦函數值,30度角時,是0.523,代入公式:1100米*0.523=575米,就是垂直高度就是575米;
再查管道損耗,DN200mm,Q=200m³/h時,百米損耗是2.1米,1100米就是23.1米;
要求出口壓力10kg,折合大約100米;
那么,最終,這個水泵的設計揚程為:575+23.1+100=698.1米,再加上閥門、彎頭的損耗,水泵的揚程應不低于700米。

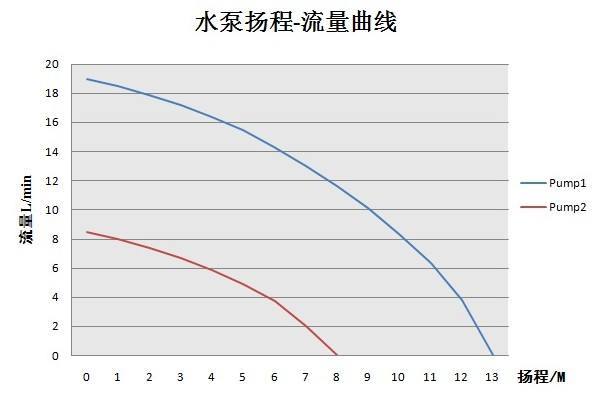

在購買水泵時或者在為工況設計選型時,就需要確定好水泵的揚程,所以了解清楚關于水泵的揚程怎樣計算是必須。如果水泵的揚程選擇不正確,比如揚程選低了水泵就不能把水泵到末端、水泵的揚程選高了會導致出現水泵因?yàn)閾P(yáng)程過高出現水泵出口流量過大之后,電流超出水泵的標準電流,需要用水泵出口閥門來控制電流,這樣會浪費掉大量的電能,而且還容易出現機械故障甚至?xí)霈F(xiàn)電機燒壞的現象。
所以水泵的揚程選擇要適當,比如,某工業用水泵選擇的不銹鋼潛水泵揚程是15米,但實際需要的揚程只需要10米,水泵在工作中出現嚴重的振動現象,為了降低水泵的振動現象,只有調節水泵出口的閥門開度大小,來滿足水泵的運行要求,這樣水泵的價格又高,而且還浪費了電量。所以在確定水泵的揚程怎樣計算時應該是計算出來的揚程要與實際所需揚程相近,余量不要放得太大。
首先確定好所需要的揚程,水泵輸送的高度例如是20米、水平管道是DN50的管道100米在計算好水泵出口管道的水平管道的損耗大約2-5米左右、再加上彎頭的數量3個彎頭大約損耗1米、及閥門的數量1個損耗按照0.5米、所輸送液體是水,就能選擇出水泵的揚程大約在27-30米之間就可以滿足要求,具體的損耗計算方式可以向我們中聯工程師咨詢。
在計算揚程的時候,一定要走出誤區,千萬不要只把垂直高度當做揚程,更不要把管路長度當做揚程,要根據流量、管路總長,管路通徑、管路材質進行計算,既要考慮前期投資,又要考慮后期運行成本;熟記單位換算方法。這一點兒在水泵選型前不清楚的,務必和廠家技術人員確認。
