DL型立式多級離心泵

DL型立式多級離心泵是采用國家推薦使用的高效節能產品IS型泵的水力模型,為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決,殘余軸向力由球軸軸承承受,用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級離心泵型式與基本參數》標準,主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆?;蚶w維的液體。

本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 曲線圖譜 其它

適用范圍:

DL型立式多級離心泵廣泛應用于高層建筑的消防、生活供水以及空調機組循環、冷卻水輸送。

產品特點:

  • 水力模型先進:效率高,性能范圍廣。
  • 結構新穎,運行可靠:取消了平衡鼓,其軸向力采用水力平衡,徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題,保證了運行更加可靠。
  • 更少的運行、維修費用:采用優質機械密封,耐磨損、無泄漏、使用壽命長,故障率低,具有更少的運行維修費用。
  • 運行平穩,噪音低:采用低轉速電機,使泵運行平穩,噪音更低。
  • 立式結構,占地面積小。

技術參數

  • 流量:4.2-504m3/h;
  • 揚程:24-240m;
  • 功率:1.5-450kw;
  • 轉速:1480r/min;
  • 口徑:φ40-φ250;
  • 溫度范圍:0-+90℃;
  • 工作壓力:≤2.4Mpa。

型號意義

  • 150 DL(R) 150 - 30×3
  • 150 – 泵進出口直徑
  • DL – 立式多級離心泵
  • R – 熱水型
  • 150 – 泵設計流量(m3/h)
  • 30 – 泵設計點單級揚程(m3/h)
  • 3 – 級數
型號 級數 流量(m3/h) 流量(L/S) 揚程 (m) 轉速(r/min) 軸功率 電機功率 效率 (%) 吸程 (m) 汽蝕余量 (m)
40DL 2 6.2 1.72 23.6 1450 0.92 1.5 40 7 3.19
3 6.2 1.72 35.4 1.38 2.2 40 7 3.19
4 6.2 1.72 47.2 1.84 3 40 7 3.19
5 6.2 1.72 59 2.30 4 40 7 3.19
6 6.2 1.72 70.8 2.75 4 40 7 3.19
7 6.2 1.72 82.6 3.22 5.5 40 7 3.19
8 6.2 1.72 94.4 3.68 5.5 40 7 3.19
9 6.2 1.72 106.2 4.14 7.5 40 7 3.19
10 6.2 1.72 118 4.60 7.5 40 7 3.19
11 6.2 1.72 129.8 5.06 7.5 40 7 3.19
12 6.2 1.72 141.6 5.52 11 40 7 3.19
50DL 2 12.6 3.5 24.4 1450 1.55 3 54 7.6 2.66
3 12.6 3.5 36.6 2.33 3 54 7.6 2.66
4 12.6 3.5 48.8 3.10 4 54 7.6 2.66
5 12.6 3.5 61 3.88 5.5 54 7.6 2.66
6 12.6 3.5 73.2 4.65 5.5 54 7.6 2.66
7 12.6 3.5 85.4 5.43 7.5 54 7.6 2.66
8 12.6 3.5 97.6 6.20 7.5 54 7.6 2.66
9 12.6 3.5 109.8 6.98 11 54 7.6 2.66
10 12.6 3.5 122 7.75 11 54 7.6 2.66
65DL 2 30 8.33 32 1450 4.22 5.5 62 7.6 2.82
3 30 8.33 48 6.33 7.5 62 7.6 2.82
4 30 8.33 64 8.44 11 62 7.6 2.82
5 30 8.33 80 10.55 15 62 7.6 2.82
6 30 8.33 96 12.66 15 62 7.6 2.82
7 30 8.33 112 14.77 18.5 62 7.6 2.82
8 30 8.33 128 16.88 22 62 7.6 2.82
9 30 8.33 144 18.99 22 62 7.6 2.82
10 30 8.33 160 21.1 30 62 7.6 2.82
80DL 2 50.4 14 40 1450 7.84 11 70 7.8 22.49
3 50.4 14 60 11.76 15 70 7.8 2.49
4 50.4 14 80 15.68 22 70 7.8 2.49
5 50.4 14 100 19.60 30 70 7.8 2.49
6 50.4 14 120 23.52 30 70 7.8 2.49
7 50.4 14 140 27.44 37 70 7.8 2.49
8 50.4 14 160 31.36 45 70 7.8 2.49
9 50.4 14 180 35.28 45 70 7.8 2.49
10 50.4 14 200 39.20 55 70 7.8 2.49
100DL-72-20 2 72 20 40 1450 10.9 15 72 8 2.8
3 72 20 60 10.9 18.5 72 8 2.8
4 72 20 80 10.9 30 72 8 2.8
5 72 20 100 10.9 37 72 8 2.8
6 72 20 120 10.9 37 72 8 2.8
7 72 20 140 10.9 45 72 8 2.8
8 72 20 160 10.9 55 72 8 2.8
9 72 20 180 10.9 55 72 8 2.8
10 72 20 200 54.4 70 72 8 2.8
100DL-100-20 2 100 27.8 40 1450 15.14 18.5 72 7.2 3.53
3 100 27.8 60 22.72 30 72 7.2 3.53
4 100 27.8 80 30.28 37 72 7.2 3.53
5 100 27.8 100 37.86 45 72 7.2 3.53
6 100 27.8 120 45.39 55 72 7.2 3.53
7 100 27.8 140 53.0 75 72 7.2 3.53
8 100 27.8 160 60.57 75 72 7.2 3.53
9 100 27.8 180 68.14 90 72 7.2 3.53
10 100 27.8 200 75.71 90 72 7.2 3.53
150DL-150-20 2 150 27.8 40 1450 20.42 30 80 5.7 2.8
3 150 27.8 60 30.63 37 80 5.7 2.8
4 150 27.8 80 40.84 45 80 5.7 2.8
5 150 27.8 100 51.05 55 80 5.7 2.8
6 150 27.8 120 61.26 75 80 5.7 2.8
7 150 27.8 140 74.47 75 80 5.7 2.8
8 150 27.8 160 81.68 90 80 5.7 2.8
200DL-280-30 2 280 41.6 60 1450 55.79 90 84 6.0 3.7
3 280 41.6 90 83.69 110 84 6.0 3.7
4 280 41.6 120 111.57 132 84 6.0 3.7
5 280 41.6 150 139.47 160 84 6.0 3.7
6 280 41.6 180 163.38 200 84 6.0 3.7

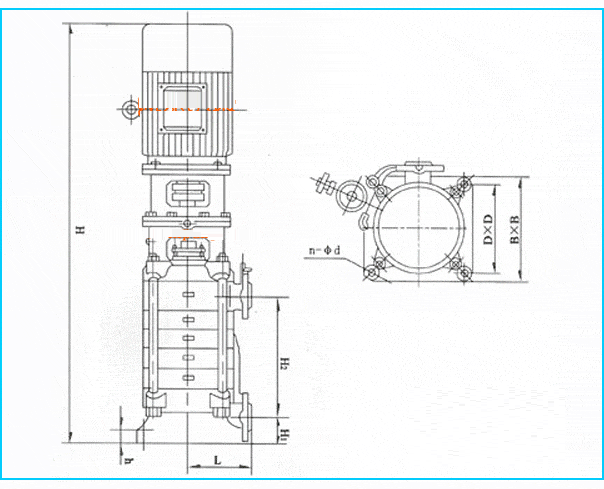

DL型立式多級離心泵外形安裝尺寸圖

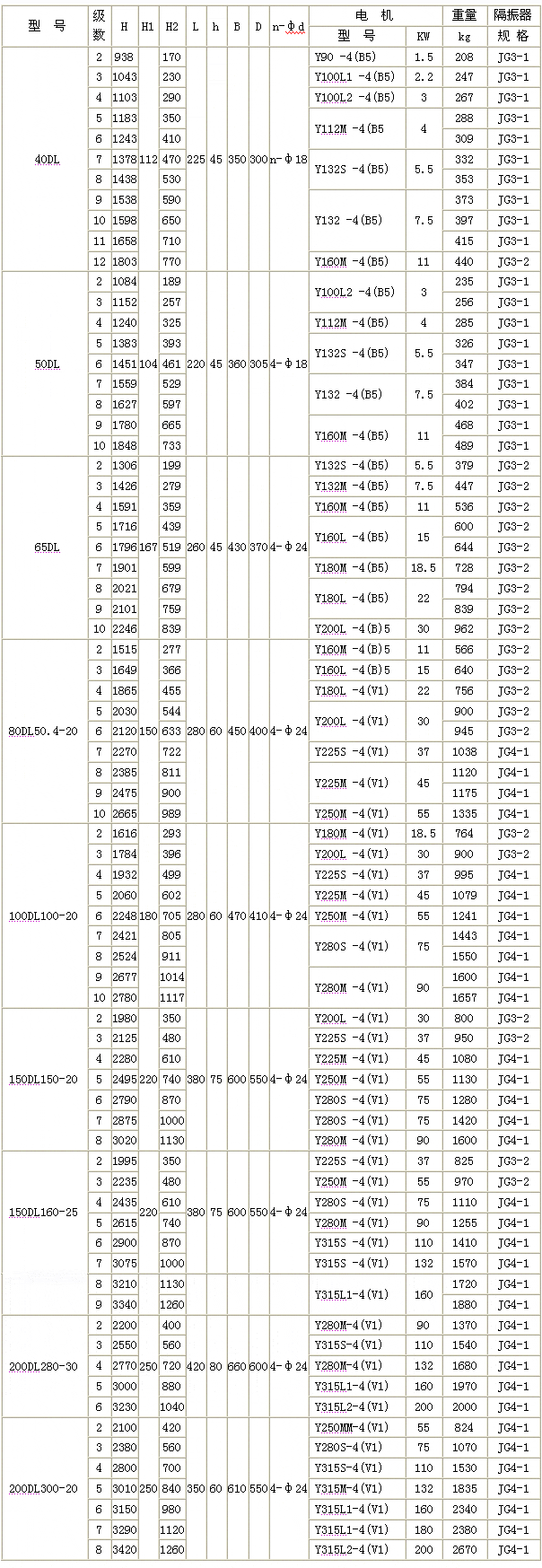

DL型立式多級離心泵外形安裝尺寸表

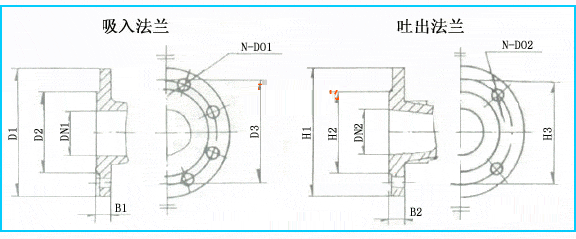

DL型立式多級離心泵法蘭安裝尺寸圖:

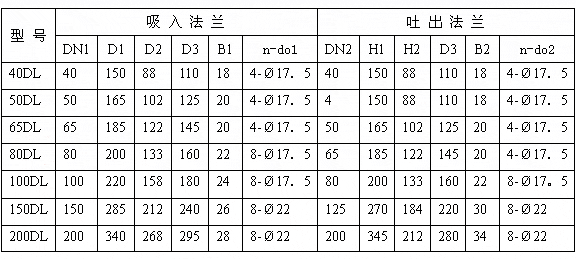

DL型立式多級離心泵法蘭安裝尺寸表:

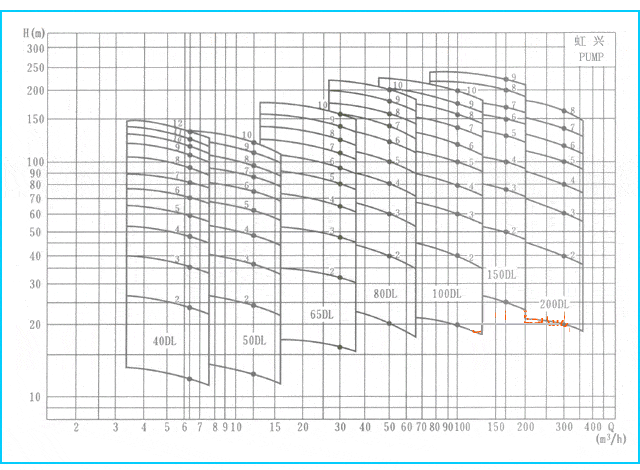

DL型立式多級離心泵曲線圖譜

DL型多級泵故障分析及排除方法

故障 原因 解決方式
1、泵不吸水,壓力表指針劇烈擺動。 灌注引水不夠,管路與儀表連接處漏氣。 檢修底閥是否漏水,在灌足引水,擰緊或修回漏氣處。
2、水泵不出水,真空表表示高度真空。 底閥沒有打開或已堵塞,吸水管路阻力太大,吸水高度過高。 檢查底閥,更換水管,降低吸水高度。
3、壓力表有壓力,但仍不出水。 出水管阻力太大,旋轉方向不對,葉輪堵塞,泵轉速不足。 檢查或縮短水管。檢查電機,清除葉輪內的污物,增加泵轉速。
4、流量低于設計要求。 水泵堵塞,密封環磨損過多,轉速不足。 清洗水泵及管路,更換密封環,增加泵轉速。
5、泵消耗功率過大。 填料壓蓋太緊,并發熱,葉輪有磨損,泵流量增大。 調整填料壓蓋松緊程度,檢查泵軸是否彎曲,更換葉輪,增加出水阻力,降低流量。
6、泵內聲音反常,泵不出水。 吸水管阻力過大,吸入管路漏氣,輸送的液體溫度過高。 檢查吸入管和底閥,堵塞漏氣處、減少吸水高度,降低水溫。
7、水泵振動,軸承過熱。 電機與泵不同心,軸承缺油或磨損。 調整電機軸與泵軸的同軸度,加油或更換軸承。
