S、SH型單級雙吸泵

S、SH型單級雙吸泵殼中開之離心泵,供抽送清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 其它

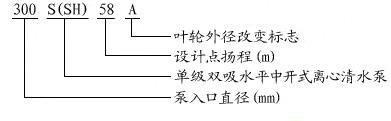

型號意義:

S型泵是取代Sh型單級雙吸、臥式中開離心泵,供輸送清水及物理化學性質類似于水的液體(液體高溫度不超過80℃)。適合工廠、礦山、城市、電站的給排水,農田排澇灌溉和各種水利工程。SM、SF、SY型泵均是在S型泵基礎上通過改變材質、密封、結構等措施而形成的分別適應于輸送多泥砂水質或有耐磨要求、耐腐蝕要求或油類等介質。

泵型號 流量
(m3/h)
揚程
(m)
轉速
(r/min)
功 率 P(kW) 效率
(%)
汽蝕余量
(m)
泵重量
(Kg)
軸功率 電機功率
300S96 360
485
612
104
96
90
1450 135.9
154.6
187.5
250 75
82
80
5 828
300S96A 342
468
540
95
89
84
1450 119.6
141.8
158.4
220 74
80
78
5.1 828
300S96B 320
450
520
86
80
74.9
1450 104.1
124.1
137.8
185 72
79
77
5.3 828
250S85 360
485
600
91
85
77
1450 122
144
166
220 73
78
76
4 515
250S85A 340
456
565
80
75
68
1450 103
121
140
185 72
77
75
4.2 510
250S65 360
485
612
71
65
58
1450 92.8
108.7
130.6
132 75
79
74
3 480
250S65A 342
468
540
61
54
50
1450 77
89
98
110 74
77
75
3.1 480
250S65B 320
450
520
51
45
41
1450 63.5
74.5
79.5
90 70
74
73
3.2 480
250S39 360
485
612
42
39
32
1450 54.2
61.3
67.5
75 76
84
79
3.2 380
250S39A 324
468
576
35
30
25
1450 41.7
48.4
50.9
55 74
79
77
3.3 380
250S24 360
485
576
27
24
19
1450 33.1
36.9
36.4
45 80
86
82
3.5 370
250S24A 342
414
482
22
20
17
1450 25.6
27.2
27.9
37 80
83
80
3.6 370
250S14 360
485
576
16
14
11
1450 19.6
21.5
22.1
30 80
86
78
3.8 32
250S14A 320
432
504
13
11
8
1450 14.5
15.8
14.6
18.5 78
82
75
3.9 320
300S90 590
790
936
93
90
82
1450 202
242
279
315 74
80
75
4 840
300S90A 576
756
918
86
78
70
1450 190
217
247
280 71
74
71
4.1 840

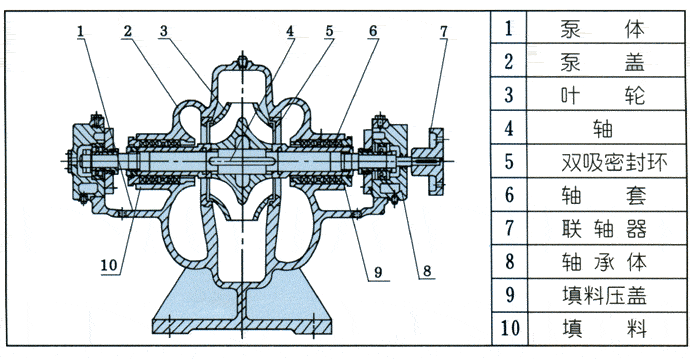

S、SH型單級雙吸泵結構原理圖:

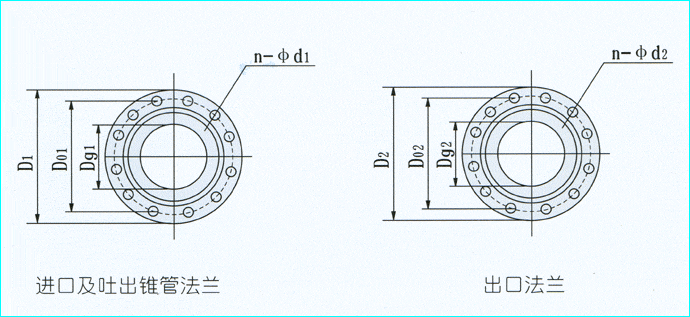

S、SH型單級雙吸泵法蘭安裝尺寸圖:

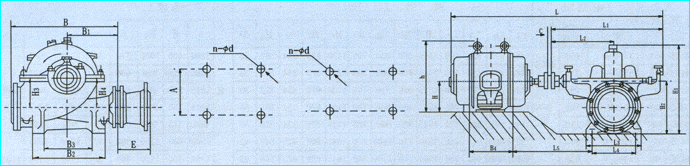

S、SH型單級雙吸泵外形安裝尺寸圖:

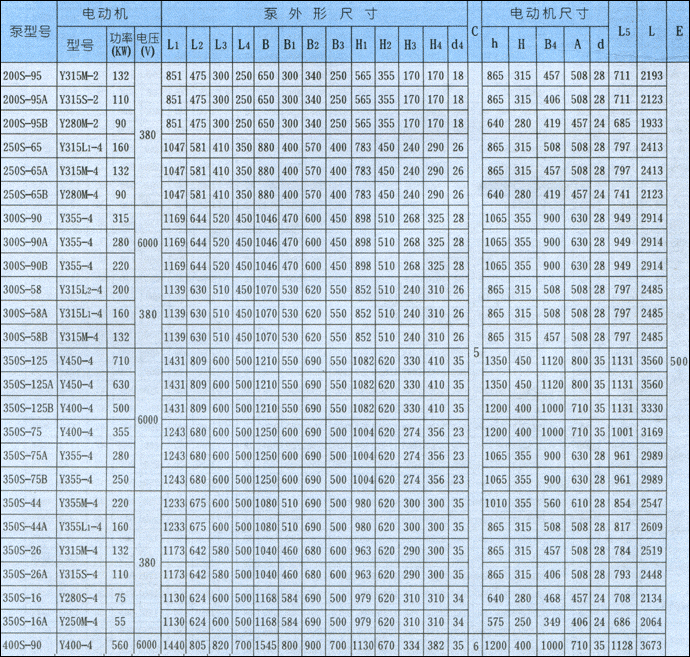

S、SH型單級雙吸泵外形安裝尺寸表:

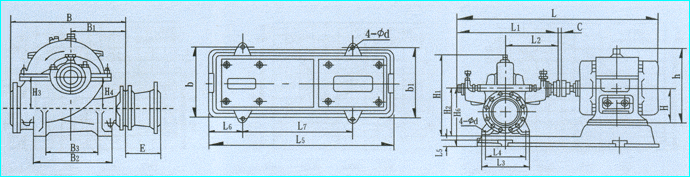

S、SH型單級雙吸泵外形安裝尺寸圖:

S、SH型單級雙吸泵外形安裝尺寸表:

S、SH型單級雙吸泵故障分析及排除方法

故   障 原    因 解 決 方 式
1、泵不吸水,壓力表指針劇烈擺動。 灌注引水不夠,管路與儀表連接處漏氣。 檢修底閥是否漏水,在灌足引水,擰緊或修回漏氣處。
2、水泵不出水,真空表表示高度真空。 底閥沒有打開或已堵塞,吸水管路阻力太大,吸水高度過高。 檢查底閥,更換水管,降低吸水高度。
3、壓力表有壓力,但仍不出水。 出水管阻力太大,旋轉方向不對,葉輪堵塞,泵轉速不足。 檢查或縮短水管。檢查電機,清除葉輪內的污物,增加泵轉速。
4、流量不足或揚程太低。 葉輪或進出水管路堵塞,雙吸密封環磨損過多,轉速低于過定值。 清洗葉輪及管路,更換密封環,調整至定額轉速。
5、泵消耗功率過大。 填料壓蓋太緊,葉輪與雙吸密封環磨損,流量過大。 調整填料壓蓋松緊程度,檢查原因,消除機械磨損,調節出水閥門,使之在規定范圍內運轉。
6、泵內聲音反常,泵不出水。 吸水管阻力過大或吸水高度過高,吸水處有空氣吸入,所輸送液體溫度過高,流量過大而發生氣蝕現象。 檢查吸入管和底閥,降低吸水高度、檢查底閥,降低吸水高度,堵塞漏氣處,調節液體溫度,調節出水閥門,使之在規定范圍內運轉。
7、水泵不正常振動 泵發生氣蝕,葉輪不平衡,泵軸與電機軸不同心,地腳螺栓松動。 調節出水閥門,使之在規定范圍內運轉,葉輪校正靜平衡,校正泵軸與電機軸的同心度,擰緊地腳螺栓。
7、軸承過熱。 軸承缺油或磨損,泵軸與電機軸不在同一中心線上。 檢查并清洗軸承體,加潤滑油,校正兩軸的同心度使在同一中心線上。
