GDL型立式多級清水泵

GDL型立式多級清水泵是我司在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準,并根據JB/TQ6435-92標準設計制造的新一代產品。 水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成,進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封,用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的佳泵型。 本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

詳細介紹 性能參數 安裝(外形)尺寸 其它

適用范圍:

D型多級清水泵系多級、節段式離心清水泵,適用于礦山、工廠及城市給水、排水用。供輸送不含固體顆粒及磨料或不含懸浮物的清水,或物理化學性質類似于清水的其它液體。被輸送液體溫度在-20℃~80℃,允許進口壓力0.6MPa。

本多級清水泵廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。;

產品特點:

  • 水力模型先進:效率高,性能范圍廣。
  • 安裝、維修方便:管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向,安裝維修極為方便。
  • 外形美觀:采用優質不銹鋼外套,外形美觀。
  • 更少的運行、維修費用:采用優質機械密封,耐磨損、無泄漏、使用壽命長,故障率低,具有更少的運行維修費用。
  • 獨特部件、降低噪音:獨特的水力部件設計,良好的過流性能,大地減少流動噪音。
  • 立式結構,占地面積小。(材質:全不銹鋼、鑄鐵)

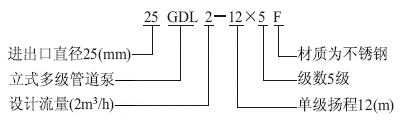

型號意義:

型 號 流 量
(m3/h)
揚 程
(m)
吸 程
(m)
電機功率
(kW)
25GDL2-12×3 2 36 7.5 1.1
25GDL2-12×4 2 48 7.5 1.1
25GDL2-12×5 2 60 7.5 1.5
25GDL2-12×6 2 72 7.5 1.5
25GDL2-12×7 2 84 7.5 2.2
25GDL2-12×8 2 96 7.5 2.2
25GDL2-12×9 2 108 7.5 2.2
25GDL2-12×10 2 120 7.5 3
25GDL2-12×11 2 132 7.5 3
25GDL2-12×12 2 144 7.5 3
25GDL4-11×3 4 33 7.5 1.1
25GDL4-11×4 4 44 7.5 1.5
25GDL4-11×5 4 55 7.5 2.2
25GDL4-11×6 4 66 7.5 2.2
25GDL4-11×7 4 77 7.5 3
25GDL4-11×8 4 88 7.5 3
25GDL4-11×9 4 99 7.5 3
25GDL4-11×10 4 110 7.5 4
25GDL4-11×11 4 121 7.5 4
25GDL4-11×12 4 132 7.5 4
25GDL4-11×13 4 143 7.5 4
40GDL6-12×3 6 36 7.5 1.5
40GDL6-12×4 6 48 7.5 2.2
40GDL6-12×5 6 60 7.5 2.2
40GDL6-12×6 6 72 7.5 3
40GDL6-12×7 6 84 7.5 3
40GDL6-12×8 6 96 7.5 4
40GDL6-12×9 6 108 7.5 4
40GDL6-12×10 6 120 7.5 4
40GDL6-12×11 6 132 7.5 5.5
40GDL6-12×12 6 144 7.5 5.5
50GDL12-15×2 12 30 7 2.2
50GDL12-15×3 12 45 7 3
50GDL12-15×4 12 60 7 4
50GDL12-15×5 12 75 7 5.5
50GDL12-15×6 12 90 7 5.5
50GDL12-15×7 12 15 7 7.5
50GDL12-15×8 12 120 7 7.5
50GDL12-15×9 12 135 7 11
50GDL12-15×10 12 150 7 11
50GDL18-15×3 18 45 7 4
50GDL18-15×4 18 60 7 5.5
50GDL18-15×5 18 75 7 7.5
50GDL18-15×6 18 90 7 7.5
50GDL18-15×7 18 105 7 11
50GDL18-15×8 18 120 7 11
50GDL18-15×9 18 135 7 15
50GDL18-15×10 18 150 7 15
65GDL24-12×2 24 24 6 3
65GDL24-12×3 24 36 6 4
65GDL24-12×4 24 48 6 5.5
65GDL24-12×5 24 60 6 7.5
65GDL24-12×6 24 72 6 7.5
65GDL24-12×7 24 84 6 11
65GDL24-12×8 24 96 6 11
65GDL24-12×9 24 108 6 15
65GDL24-12×10 24 120 6 15
80GDL36-12×2 36 24 5.5 4
80GDL36-12×3 36 36 5.5 5.5
80GDL36-12×4 36 48 5.5 7.5
80GDL36-12×5 36 60 5.5 11
80GDL36-12×6 36 72 5.5 11
80GDL36-12×7 36 84 5.5 15
80GDL36-12×8 36 96 5.5 15
80GDL36-12×9 36 108 5.5 18.5
80GDL36-12×10 36 120 5.5 18.5
80GDL54-14×2 54 28 5 7.5
80GDL54-14×3 54 42 5 11
80GDL54-14×4 54 56 5 15
80GDL54-14×5 54 70 5 18.5
80GDL54-14×6 54 84 5 18.5
80GDL54-14×7 54 98 5 22
100GDL72-14×2 72 28 4.5 11
100GDL72-14×3 72 42 4.5 15
100GDL72-14×4 72 56 4.5 18.5
100GDL72-14×5 72 70 4.5 22
100GDL72-14×6 72 84 4.5 30
100GDL72-14×7 72 98 4.5 30
100GDL72-14×8 72 112 4.5 37
100GDL72-14×9 72 126 4.5 37
100GDL72-14×10 72 140 4.5 45
125GDL100-20×2 100 40 4 18.5
125GDL100-20×3 100 60 4 30
125GDL100-20×4 100 80 4 37
125GDL100-20×5 100 100 4 45
125GDL100-20×6 100 120 4 55
125GDL100-20×7 100 140 4 75
125GDL100-20×8 100 160 4 75
125GDL100-20×9 100 180 4 75
125GDL100-20×10 100 200 4 70
150GDL160-20×2 160 40 4 30
150GDL160-20×3 160 60 4 37
150GDL160-20×4 160 80 4 55
150GDL160-20×5 160 100 4 75
150GDL160-20×6 160 120 4 75
150GDL160-20×7 160 140 4 90

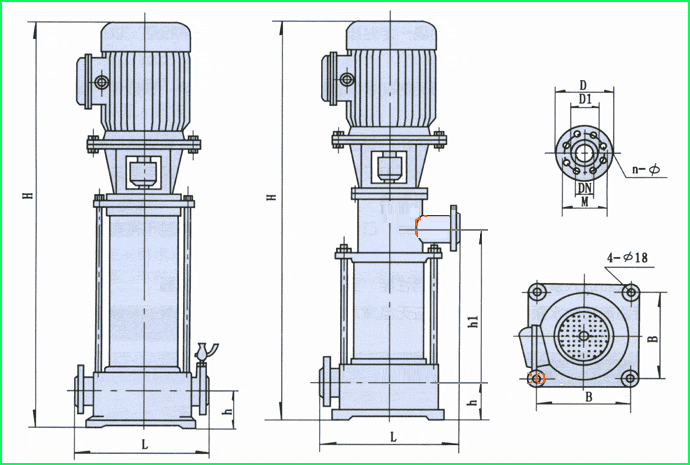

GDL型立式多級清水泵:外形安裝尺寸圖


外形安裝尺寸圖:

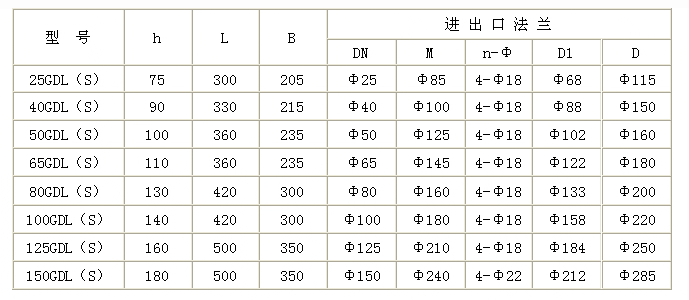

外形安裝尺寸表:






結構說明:

  1. 泵殼體部分:泵殼體部分主要由軸承、前段、中段、后段、導葉等用螺栓聯接成整體,前段吸入口中線呈水平線,后段吐出口中線與水平垂直。
  2. 轉子部分:轉子部分主要由軸承及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上,轉子部分的葉輪數目是根據泵的級數而定。
  3. 軸承部分:D型多級離心清水泵軸承有滑動軸承和滾動軸承兩種,按型號不同而定,均不承受軸向力。泵在運行中應當允許轉子部分在泵殼體中軸向游動,不能采用向心軸承。
  4. 泵的密封:泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封,轉子部分與固定部分之間靠密封環、導葉套、填料密封,當密封環和導葉套的磨損程度已影響泵的工作和性能時應予及時更換。
  5. 平衡機構:平衡機構由平衡環、平衡盤、平衡套等組成,平衡機構用于平衡泵的軸向力。

D型多級清水泵的裝配

d型多級清水泵裝配質量的好壞直接影響泵能否正常運行,并影響泵的使用壽命和性能參數;影響機組的振動和噪音,裝配中應注意以下幾點:

  • 固定部分各零件組合后的同心度靠零件制造精度和裝配質量來保證,應保證零件的加工精度和表面粗糙度,不允許碰、劃傷。作密封劑用的二硫化鉬應干凈。緊固用的螺釘、螺栓應當受力均勻。
  • 葉輪出口流道與導葉進口流道的對中性是依靠各零件的軸向尺寸來保證。流道對中性的好壞直接影響泵的性能,故泵的尺寸不能隨意調整。
  • 泵裝配完畢后,未裝填料前,用手轉動泵轉子,檢查泵轉子在殼體內旋轉是否靈活,軸向竄動是否達到規定要求。
  • 上述檢查符合要求后,在泵兩端軸封處加入填料,注意填料環在填料室中的相對位置。

D型多級清水泵的拆卸

  • 拆卸要與裝配相反的順序進行,拆卸時應嚴格保護零件的制造精度不受損傷。
  • 拆卸穿桿時應當先將各中段用墊墊起,以免各中段止口松動后下沉將軸壓彎。

d型多級清水泵可能發生的故障及解決方法

  • d型多級清水泵不吸水;壓力表及真空表的指針劇烈跳動注入水泵的水不夠;水泵或儀表漏氣再往水泵內注水;擰緊或堵塞漏氣.
  • d型多級清水泵不吸水,真空表顯示高度真空底閥沒有打開或已堵塞;吸水阻力太大;吸水高度太大而超過允許值校正或更換底閥;清洗或更換吸水管;降低吸水高度
  • 看壓力表水泵出水處有壓力,而水泵仍不出水出水管阻力太大;旋轉方向不對;葉輪淤塞;水泵轉速不夠檢查或縮短出水管;改變電機轉向;清洗葉輪;增加水泵軸的轉速
  • 流量低于預計水泵淤塞;密封環磨損過多;轉速不夠清洗水泵及管道;更換密封環;增加水泵軸的轉速
  • 多級清水泵消耗的功率過大填料壓蓋過緊;葉輪磨損;水泵供水量增加擰松填料壓蓋或?qū)⑻盍先〕龃蚍?;更換葉輪;調節閘閥降低流量
  • 多級清水泵在工作過程中出現異常聲音,流量下降直到不出水;平衡裝置早期磨損閘閥開得太大;吸水管阻力太大;在吸水處有空氣滲入;吸水高度過大;所輸送液體溫度過高調節閘閥以降低流量;檢查吸水管道;檢查底閥;減少吸水高度;擰緊或堵塞漏水處;降低液體溫度
  • D型多級清水泵振動泵軸與電機軸線不在同一條中心線上把水泵和電機的軸中心線對準
  • 軸承過熱沒有油或油臟;水泵軸與電機軸不在一條中心線上注油或換油;把軸中心線對準
