S、SH型單級雙吸清水泵,供抽送清水或物理化學性質類似于水的其它液體之用。被輸送液體溫度不得高于80℃。適用于工廠、礦山、城市給水、電站、農田排灌和各種水利工程。
S、SH系列清水泵是取代Sh型單級雙吸、臥式中開離心泵,供輸送清水及物理化學性質類似于水的液體(液體高溫度不超過80℃)。適合工廠、礦山、城市、電站的給排水,農田排澇灌溉和各種水利工程。SM、SF、SY型泵均是在S型泵基礎上通過改變材質、密封、結構等措施而形成的分別適應于輸送多泥砂水質或有耐磨要求、耐腐蝕要求或油類等介質。
型號 | 流量 Q (m3/h) |
揚 程 H (m) |
轉 速 n (r/min) |
功 率 (KW) | 效 率 (%) |
汽蝕余量 (NPSH)r (m) |
重 量 (kg) |
|
軸功率 | 電機功率 | |||||||
150S78 | 126 160 198 |
82 78 70 |
2950 | 40 45 52 |
55 | 70 75.5 72 |
3.7 | 140 |
150S78A | 112 144 180 |
67 62 55 |
30.1 33.4 38.5 |
45 | 68 72.6 70 |
|||
150S50 | 130 160 220 |
52 50 40 |
25.2 27.3 31.1 |
37 | 73 80.4 77 |
3.9 | 130 | |
150S50A | 112 144 180 |
44 40 35 |
18.6 20.0 24.5 |
30 | 72 75.5 70 |
|||
150S50B | 108 133 160 |
38 36 32 |
17.2 18.0 19.4 |
22 | 65 72.5 72 |
|||
200S95 | 183 280 324 |
103 95 87 |
83.1 91.4 102.4 |
132 | 62 79.2 75 |
5.3 | 260 | |
200S95A | 180 260 306 |
92 85 78 |
67.3 83.3 94.3 |
110 | 67 75 73 |
|||
200S95B | 216 280 351 |
82 75 68 |
64.8 73.8 80.9 |
90 | 62 72 70 |
|||
200S63 | 180 270 324 |
69 63 53 |
54.8 58.3 66.7 |
75 | 74 82.7 76 |
5.8 | 230 | |
200S63A | 216 280 324 |
54 46 37 |
37.8 45.1 46.6 |
55 | 70 75 70 |
|||
200S42 | 216 280 324 |
48 42 35 |
34.8 38.1 40.2 |
45 | 81 84.2 81 |
6 | 180 | |
200S42A | 198 270 310 |
43 36 31 |
30.5 33.1 34.4 |
37 | 76 80 76 |
|||
250S65 | 360 485 612 |
71 65 58 |
1450 | 92.8 109.2 130.6 |
132 | 75 78.6 74 |
3.1 | 485 |
250S65A | 342 420 540 |
61 48 50 |
77 88.5 98 |
90 | 74 77.7 75 |
|||
250S39 | 360 485 612 |
42 39 32 |
54.2 61.5 67.5 |
75 | 76 83.6 79 |
3.2 | 380 | |
250S39A | 324 468 576 |
35 30 25 |
41.7 48.4 50.9 |
55 | 74 79 77 |
|||
250S24 | 360 485 576 |
27 24 19 |
33.1 36.9 36.4 |
45 | 80 85.8 82 |
3.5 | 365 | |
250S24A | 324 414 482 |
22 20 17 |
25.6 27.2 27.9 |
37 | 80 83.3 82 |
|||
250S14 | 360 485 576 |
16 14 11 |
19.6 21.5 22.1 |
30 | 80 85.8 78 |
3.8 | 320 | |
250S14A | 324 414 482 |
13 11 8 |
14.5 15.2 14.6 |
18.5 | 78 82.7 75 |
|||
300S90 | 590 790 936 |
93 90 82 |
202 243 279 |
320 | 74 79.6 75 |
4.2 | 840 | |
300S90A | 576 756 918 |
86 78 70 |
190 216.4 247 |
280 | 71 74.2 71 |
|||
300S90B | 540 720 900 |
72 67 57 |
150 180 200 |
220 | 70 73 70 |
|||
300S58 | 576 790 972 |
63 58 50 |
131.8 147.9 165.5 |
200 | 75 84.2 80 |
4.4 | 810 | |
300S58A | 529 720 893 |
53 49 42 |
100.5 118.0 130.9 |
160 | 76 82.5 78 |
|||
300S58B | 504 684 835 |
46 43 37 |
1450 | 87 100 108 |
132 | 73 80 78 |
4.4 | 810 |
300S32 | 612 790 900 |
36 32 28 |
75 79 86 |
90 | 80 86.8 80 |
4.6 | 710 | |
300S32A | 551 720 810 |
31 26 24 |
58.1 60.7 67.9 |
75 | 80 84 78 |
|||
300S19 | 612 790 935 |
22 19 16 |
45.9 47.1 47.9 |
55 | 80 86.8 85 |
5.2 | 488 | |
300S19A | 504 720 829 |
20 16 13 |
38.7 39.2 39.1 |
45 | 71 80 75 |
|||
300S12 | 612 790 900 |
14 12 10 |
29.2 30.4 33.1 |
37 | 80 84.8 74 |
5.5 | 667 | |
300S12A | 522 684 792 |
11 10 8 |
21.7 23.9 22.7 |
30 | 72 78.4 76 |
|||
350S125 | 850 1260 1660 |
140 125 100 |
463 533 628 |
680 | 70 80.5 72 |
5.4 | 1580 | |
350S125A | 803 1181 1570 |
125 112 90 |
391 461 550 |
570 | 70 78.2 70 |
|||
350S125B | 745 1098 1458 |
108 96 77 |
313 373 425 |
500 | 70 77 72 |
|||
350S75 | 972 1260 1440 |
80 75 65 |
271 303 319 |
360 | 78.5 85.2 80 |
5.8 | 1200 | |
350S75A | 900 1170 1332 |
70 65 56 |
220 244.4 257 |
280 | 78 84.2 79 |
|||
350S75B | 828 1080 1224 |
59 55 47 |
177.4 196.3 203.5 |
220 | 75 82.4 79 |
|||
350S44 | 927 1260 1476 |
5044 37 |
163.4 172.5 188.3 |
220 | 81 87.5 79 |
6.3 | 1105 | |
350S44A | 864 1116 1332 |
41 36 30 |
121 129.5 136 |
160 | 80 84.5 80 |
|||
350S26 | 972 1260 1440 |
30 26 22 |
99 102 105 |
132 | 80 87.5 82 |
6.7 | 875 | |
350S26A | 864 1116 1296 |
26 21 16 |
76.5 76.9 77.4 |
90 | 80 83.4 73 |
|||
350S16 | 972 1260 1440 |
20 16 13 |
63.8 64.4 68.9 |
75 | 83 85.4 74 |
7.1 | 760 | |
350S16A | 864 1044 1260 |
16 13 10 |
51 47 49 |
55 | 74 78.3 70 |
|||
400S90 | 1350 1620 1800 |
96 90 85 |
458.2 473 508 |
560 | 78 84 82 |
6.2 | 1950 | |
400S90A | 1215 1460 1621 |
78 73 69 |
327 345 371.3 |
450 | 79 84 82 |
|||
400S90B | 1084 1300 1445 |
62 58 55 |
970 | 223 245 264 |
315 | 82 84 82 |
||
400S40 | 900 1080 1260 |
42 40 37 |
129 140 150 |
185 | 80 85 84 |
5.1 | 1940 | |
400S40A | 815 1007 1084 |
35 33 31 |
95.8 107 109 |
160 | 81 84.5 84 |
|||
400S40B | 725 870 967 |
28 26 24.7 |
67.4 73.3 78.4 |
110 | 82 84 83 |
|||
500S98 | 1620 2020 2340 |
114 98 79 |
970 | 664.8 678.1 680.3 |
800 | 78 79.5 74 |
4.1 | 2400 |
500S98A | 1500 1872 2170 |
96 83 67 |
509 539 542 |
630 | 77 78.5 73 |
|||
500S98B | 1400 1746 2020 |
86 74 59 |
431.4 450.1 432.8 |
560 | 76 78.7 75 |
|||
500S59 | 1620 2020 2340 |
67 59 47 |
374 388.2 374 |
450 | 79 83.6 80 |
4.5 | 2235 | |
500S59A | 1500 1872 2170 |
57 49 39 |
315 332.3 320 |
400 | 74 75.6 72 |
|||
500S59B | 1400 1746 2020 |
46 40 32 |
240 255.8 248 |
315 | 73 74 71 |
|||
500S35 | 1620 2020 2340 |
40 35 28 |
207.6 218.2 209.9 |
280 | 85 88.2 85 |
4.8 | 1640 | |
500S35A | 1400 1746 2020 |
31 27 21 |
144 150.6 138 |
220 | 82 85.2 84 |
|||
500S22 | 1620 2020 2340 |
24 22 19 |
137.5 143.6 142.4 |
185 | 77 84.2 85 |
5.2 | 1555 | |
500S22A | 1400 1746 2020 |
20 17 14 |
103 100.6 94 |
132 | 74 80.3 82 |
|||
500S13 | 1620 2020 2340 |
15 13 10 |
83.8 85.7 79.7 |
110 | 79 83.4 80 |
5.7 | 15.5 | |
600S22 | 2520 3170 3600 |
25 22 18 |
209.2 215.8 215.2 |
250 | 82 88 82 |
7 | 2500 | |
600S22A | 2160 2860 3240 |
21 18 16 |
152.5 161.1 168.1 |
185 | 81 87 84 |
|||
600S32 | 2160 3170 3600 |
36 32 27 |
278.6 310.4 311.4 |
355 | 76 89 85 |
|||
600S32A | 1800 2820 3240 |
30 26 23 |
204 229 236 |
280 | 72 88 86 |
|||
600S47 | 2160 3170 3600 |
56 47 40 |
412 456 456 |
560 | 80 89 86 |
6.5 | 3850 | |
600S47A | 1980 2920 3240 |
46 40 37 |
318 361 380 |
450 | 78 88 86 |
|||
600S75 | 2160 3170 3600 |
84 75 67 |
568 736 821 |
900 | 87 88 80 |
6 | 4300 | |
600S75A | 1980 2950 3240 |
74 65 60 |
486.6 600.2 661.8 |
710 | 82 87 80 |
|||
600S75B | 1800 2710 3060 |
60 55 51 |
367.6 477.5 531.3 |
560 | 80 85 80 |
|||
600S100 | 2160 3170 3600 |
110 100 92 |
829.6 1015.6 1073.8 |
1250 | 78 85 84 |
|||
600S100A | 1980 3000 3240 |
100 90 85 |
697.3 875.4 914.6 |
1120 | 78 84 82 |
|||
600S100B | 1800 2830 3060 |
90 80 75 |
588.2 751.9 781.3 |
900 | 75 82 80 |
|||
800S22 | 4320 5500 6480 |
25 22 19 |
730 | 358.7 370.2 389.9 |
450 | 82 89 86 |
7 | 4500 |
3000 4400 5040 |
16 14 12 |
585 | 163.4 190.6 193.8 |
250 | 80 88 85 |
5 | ||
800S22A | 3960 4830 5500 |
19 17 15 |
730 | 246.9 254.1 261.2 |
315 | 83 88 86 |
7 | 4500 |
2800 3870 4500 |
13 11 9 |
585 | 123.9 133.3 131.3 |
185 | 80 87 84 |
5 | ||
800S32 | 4320 5500 6480 |
35 32 29 |
730 | 502.2 538.5 588.2 |
630 | 82 89 87 |
7 | 5100 |
3000 4400 5200 |
23 20 18 |
585 | 234.9 272.3 299.9 |
315 | 80 88 85 |
4.5 | ||
800S32A | 3500 4950 6000 |
30 26 23 |
730 | 353 389 437 |
450 | 81 88 86 |
7 | |
2700 3960 4680 |
19 17 14 |
585 | 174.6 210.7 212.4 |
250 | 80 87 84 |
4.5 | ||
800S47 | 4320 5500 6480 |
51 47 42 |
730 | 740.7 782.2 842.2 |
1000 | 81 90 88 |
6.5 | 7300 |
3000 4400 5200 |
35 30 26 |
585 | 357.4 403.9 428.1 |
450 | 80 89 86 |
4.2 | ||
800S47A | 3500 5070 6000 |
45 40 36 |
730 | 530 621 684 |
710 | 81 89 86 |
6.5 | |
2800 4060 4800 |
30 25 22 |
585 | 285.9 314.4 334.4 |
355 | 80 88 86 |
4.2 | ||
800S76 | 4000 5500 6500 |
80 76 71 |
730 | 1103.1 1293.6 1444.6 |
1600 | 79 88 87 |
6 | 7888 |
3000 4400 5500 |
54 49 43 |
585 | 551.5 674.9 757.7 |
800 | 80 87 85 |
4.2 | ||
800S76A | 3500 5080 6000 |
70 65 62 |
730 | 845 1034 1206 |
1250 | 79 87 84 |
6 | 7815 |
2800 4070 5000 |
48 42 37 |
585 | 463 541 607 |
630 | 79 86 83 |
4.2 | ||
800S76B | 3000 4680 5500 |
60 55 51 |
730 | 628.6 824.7 920.3 |
1000 | 78 85 83 |
6 | 7762 |
2500 3750 4500 |
40 35 30 |
585 | 358.3 425.5 459.6 |
500 | 76 84 80 |
4 |

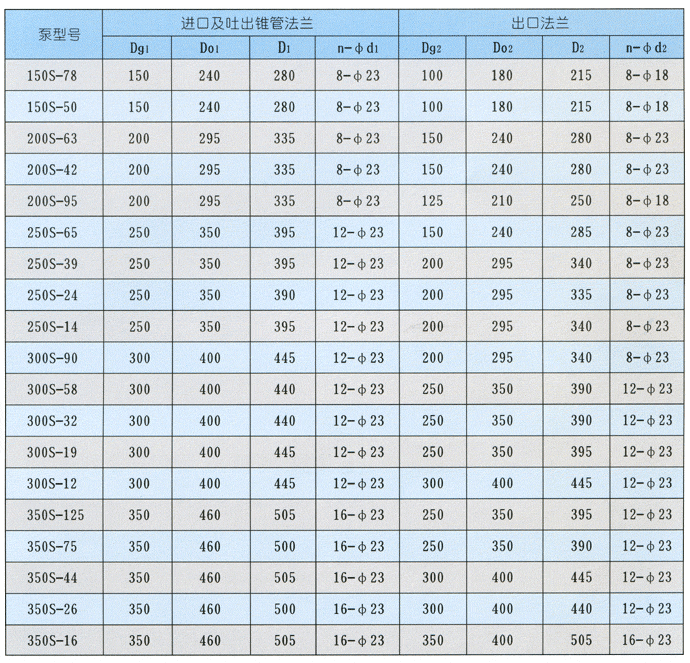

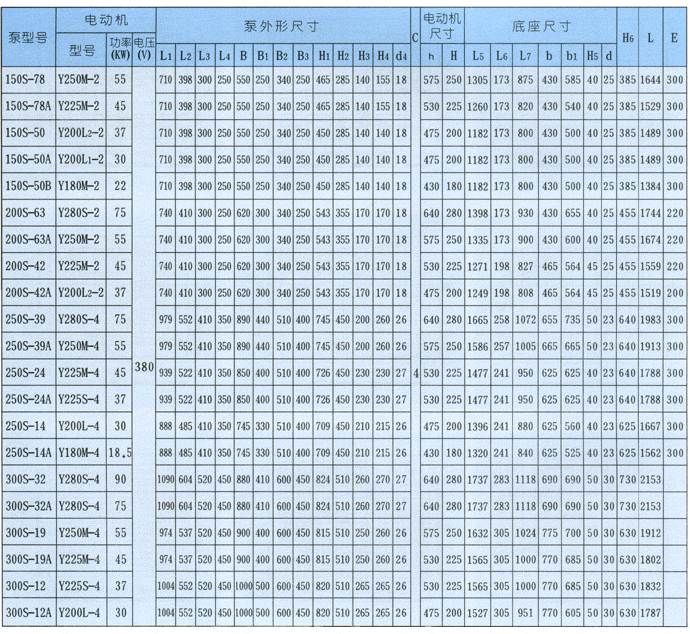

故 障 | 原 因 | 解 決 方 式 |
1、泵不吸水,壓力表指針劇烈擺動。 | 灌注引水不夠,管路與儀表連接處漏氣。 | 檢修底閥是否漏水,在灌足引水,擰緊或修回漏氣處。 |
2、水泵不出水,真空表表示高度真空。 | 底閥沒有打開或已堵塞,吸水管路阻力太大,吸水高度過高。 | 檢查底閥,更換水管,降低吸水高度。 |
3、壓力表有壓力,但仍不出水。 | 出水管阻力太大,旋轉方向不對,葉輪堵塞,泵轉速不足。 | 檢查或縮短水管。檢查電機,清除葉輪內的污物,增加泵轉速。 |
4、流量不足或揚程太低。 | 葉輪或進出水管路堵塞,雙吸密封環磨損過多,轉速低于過定值。 | 清洗葉輪及管路,更換密封環,調整至定額轉速。 |
5、泵消耗功率過大。 | 填料壓蓋太緊,葉輪與雙吸密封環磨損,流量過大。 | 調整填料壓蓋松緊程度,檢查原因,消除機械磨損,調節出水閥門,使之在規定范圍內運轉。 |
6、泵內聲音反常,泵不出水。 | 吸水管阻力過大或吸水高度過高,吸水處有空氣吸入,所輸送液體溫度過高,流量過大而發生氣蝕現象。 | 檢查吸入管和底閥,降低吸水高度、檢查底閥,降低吸水高度,堵塞漏氣處,調節液體溫度,調節出水閥門,使之在規定范圍內運轉。 |
7、水泵不正常振動 | 泵發生氣蝕,葉輪不平衡,泵軸與電機軸不同心,地腳螺栓松動。 | 調節出水閥門,使之在規定范圍內運轉,葉輪校正靜平衡,校正泵軸與電機軸的同心度,擰緊地腳螺栓。 |
7、軸承過熱。 | 軸承缺油或磨損,泵軸與電機軸不在同一中心線上。 | 檢查并清洗軸承體,加潤滑油,校正兩軸的同心度使在同一中心線上。 |
