GC型臥式多級離心泵

GC型臥式多級離心泵,GC型泵系臥式、單吸多級、分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體之用。 本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

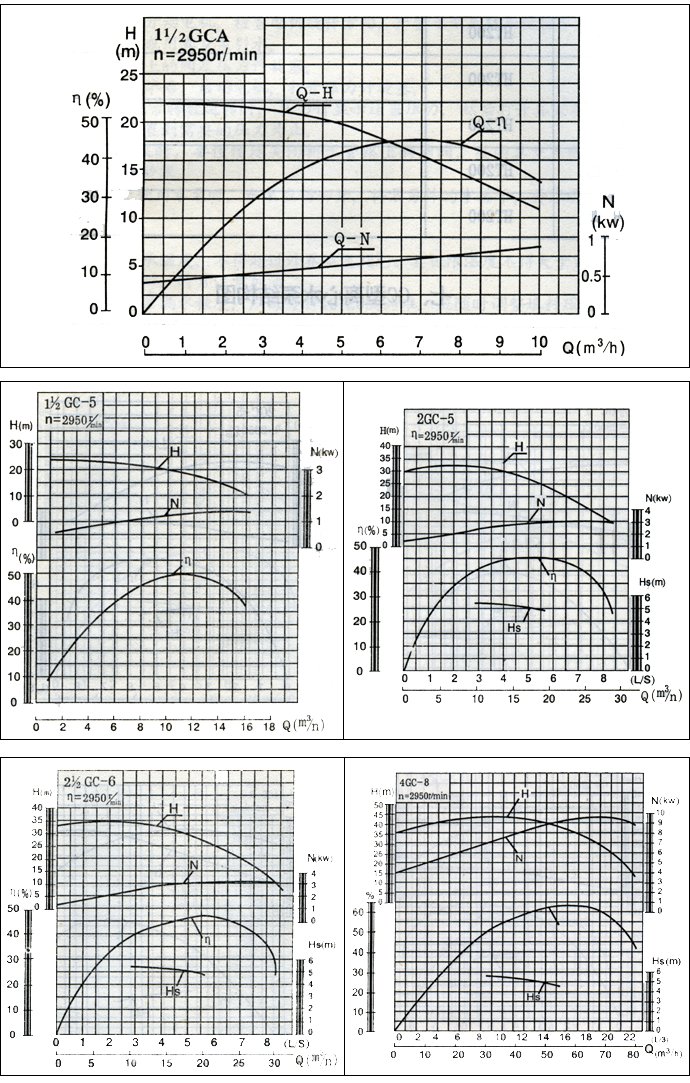

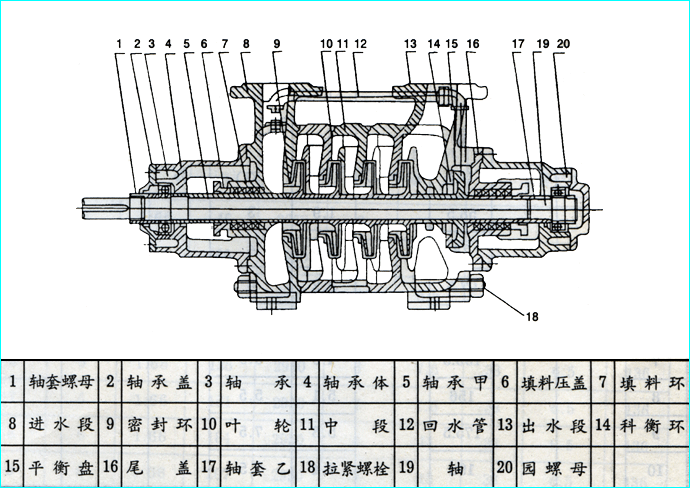

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 曲線圖譜 其它

適用范圍:

本清水泵適用于工業和城市給排水、高層建筑增壓供水,園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等,尤其適用于小型鍋爐給水。

產品特點:

  • 水力模型先進,效率高,性能范圍廣。
  • 泵運行平穩,噪音低。
  • 軸封采用軟填料密封,安全可靠、結構簡單,維修方便快捷。

技術參數:

  • 流量:5-55m3/h;
  • 揚程:46-301m;
  • 功率:3-75KW;
  • 轉速:2950r/min;
  • 口徑:φ40-φ100;
  • 溫度范圍:≤110℃;
  • 工作壓力:≤2.7Mpa。

型號意義:

  • 2.5 GC 6×5
  • 2.5 – 吸入口直徑(吋)
  • GC – 分段式鍋爐給水泵
  • 6 – 縮小為1/10泵的比轉數
  • 5 – 葉輪級數

型號 流量(mз/h) 揚程 轉速(r/min) 效率(%) 功率(KW)
軸功率 電機功率
1.5GC-5X2 6 46 2950 38 2 3
1.5GC-5X3 6 69 2950 38 3 4
1.5GC-5X4 6 92 2950 38 4 5.5
1.5GC-5X5 6 115 2950 38 5 7.5
1.5GC-5X6 6 138 2950 38 6 7.5
1.5GC-5X7 6 161 2950 38 7 7.5
1.5GC-58 6 184 2950 38 8 11
1.5GC-5X9 6 207 2950 38 9 11
2GC-5X2 10 64 2950 39.6 4.4 7.5
2GC-5X3 10 96 2950 39.6 6.6 11.0
2GC-5X4 10 128 2950 39.6 8.8 15.0
2GC-5X5 10 160 2950 39.6 11.0 15.0
2GC-5X6 10 192 2950 39.6 13.2 18.5
2GC-5X7 10 224 2950 39.6 15.4 22.0
2GC-5X8 10 256 2950 39.6 17.6 30.0
2GC-5X9 10 288 2950 39.6 19.8 7.5
2.5GC-6X2 15 62 2950 43.7 5.8 11.0
20 54 2950 47.4 6.2 11.0
2.5GC-6X3 15 93 2950 43.7 8.7 15.0
20 81 2950 47.4 9.3 15.0
2.5GC-6X4 15 124 2950 43.7 11.6 22.0
20 108 2950 47.4 12.4 22.0
2.5GC-6X5 15 155 2950 43.7 14.5 22.0
20 135 2950 47.4 15.5 22.0
2.5GC-6X6 15 186 2950 43.7 17.4 30.0
20 162 2950 47.4 18.6 30.0
2.5GC-6X7 15 217 2950 43.7 20.2 30.0
20 189 2950 47.4 21.7 30.0
2.5GC-6X8 15 248 2950 43.7 23.2 37.0
20 216 2950 47.4 24.8 37.0
2.5GC-6X9 15 279 2950 43.7 26.1 22
20 243 2950 47.4 27.9 22
4GC-8X2 30 86 2950 51 13.8 30
45 82 2950 60 16.8 30
55 76 2950 62.5 18.1 30
4GC-8X3 30 129 2950 51 20.7 37
45 123 2950 60 25.2 37
55 114 2950 62.5 27.2 37
4GC-8x4 30 172 2950 51 27.6 55
45 164 2950 60 27.6 55
55 152 2950 62.5 36.2 55
4GC-8x5 30 215 2950 51 34.5 55
45 205 2950 60 42.0 55
55 190 2950 62.5 45.3 55
4GC-8X6 30 258 2950 51 41.4 75
45 246 2950 60 50.4 75
55 228 2950 62.5 54.1 75
4GC-8X7 30 301 2950 51 48.2 75
45 287 2950 60 58.8 75
55 266 2950 62.5 63.4 75
4GC-8X8 30 344 2950 51 55.0 100
45 328 2950 60 67.0 100
55 304 2950 62.5 73.0 100
4GC-8X9 30 387 2950 51 62.0 100
45 369 2950 60 75.5 100
55 342 2950 62.5 82.0 100
4GC-8X10 30 430 2950 51 69.0 -
45 410 2950 60 84.0 -
55 380 2950 62.5 91.0 -

GC型臥式多級離心泵 :GC型臥式多級離心泵|外形安裝尺寸

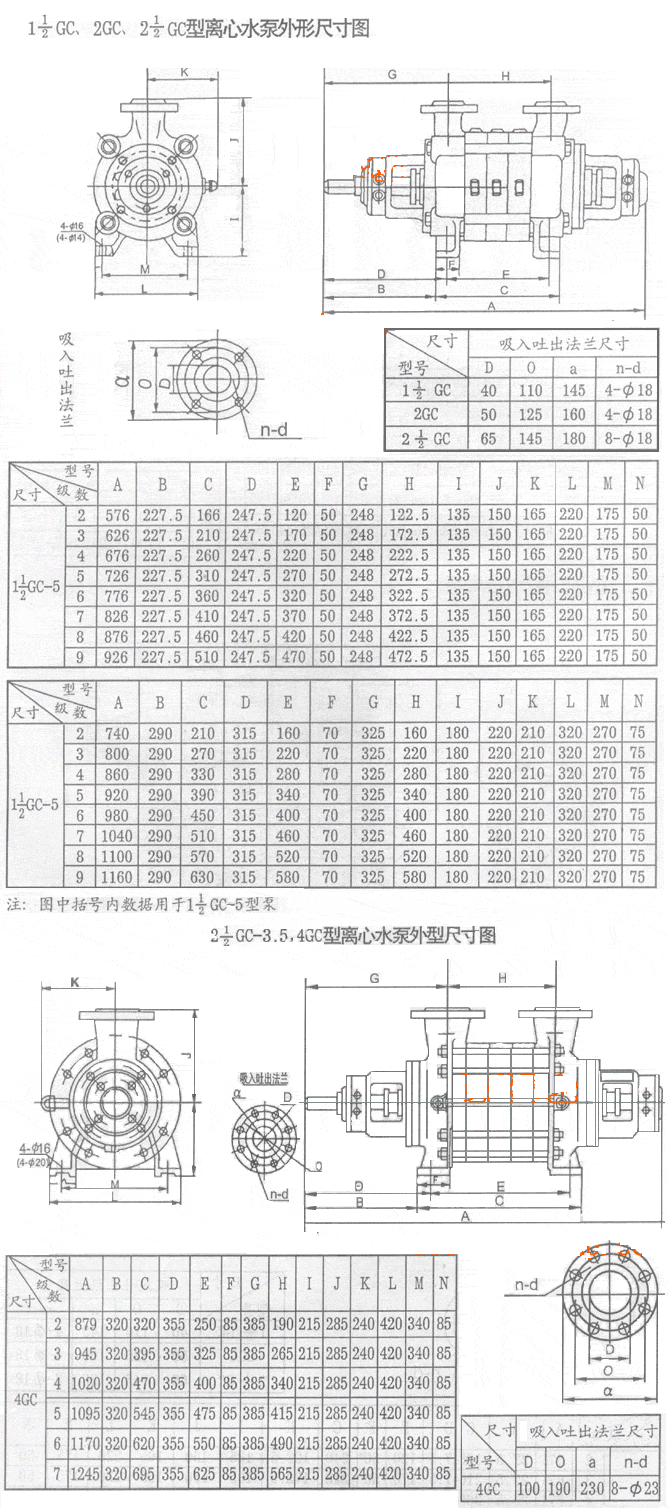

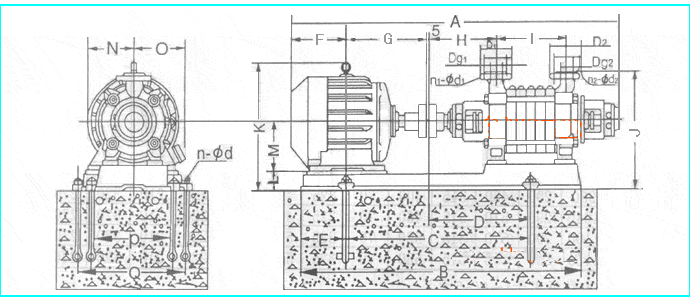

臥式多級離心泵外形安裝尺寸圖:

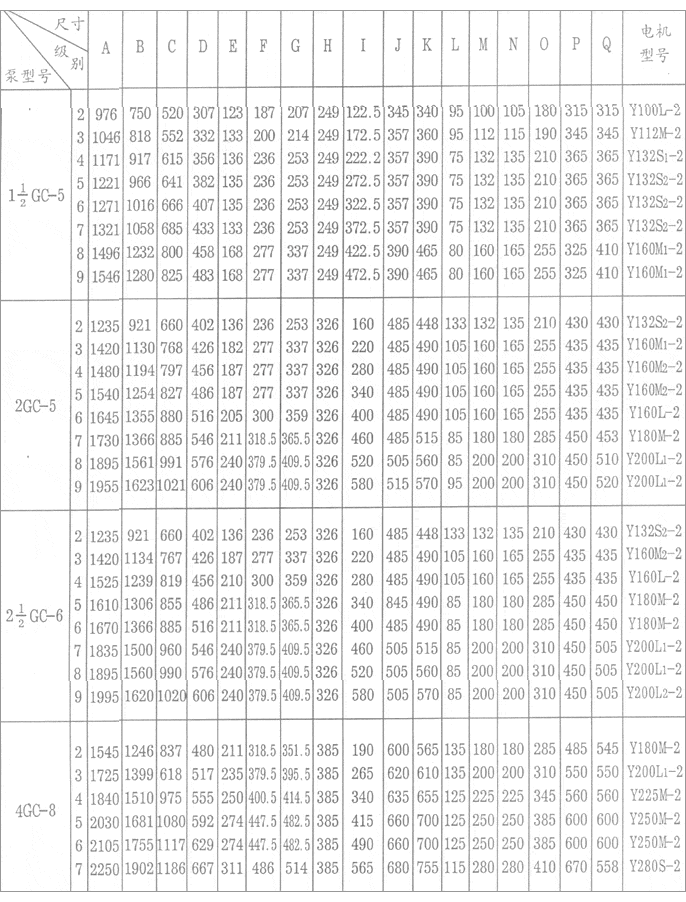

GC型臥式多級離心泵外形安裝尺寸表:




故障 原因

解 決 方 式

1、泵不吸水,壓力表指針劇烈擺動。 灌注引水不夠,管路與儀表連接處漏氣。 檢修底閥是否漏水,在灌足引水,擰緊或修回漏氣處。
2、水泵不出水,真空表表示高度真空。 底閥沒有打開或已堵塞,吸水管路阻力太大,吸水高度過高。 檢查底閥,更換水管,降低吸水高度。
3、壓力表有壓力,但仍不出水。 出水管阻力太大,旋轉方向不對,葉輪堵塞,泵轉速不足。 檢查或縮短水管。檢查電機,清除葉輪內的污物,增加泵轉速。
4、流量低于設計要求。 水泵堵塞,密封環磨損過多,轉速不足。 清洗水泵及管路,更換密封環,增加泵轉速。
5、泵消耗功率過大。 填料壓蓋太緊,并發熱,葉輪有磨損,泵流量增大。 調整填料壓蓋松緊程度,檢查泵軸是否彎曲,更換葉輪,增加出水阻力,降低流量。
6、泵內聲音反常,泵不出水。 吸水管阻力過大,吸入管路漏氣,輸送的液體溫度過高。 檢查吸入管和底閥,堵塞漏氣處、減少吸水高度,降低水溫。
7、水泵振動,軸承過熱。 電機與泵不同心,軸承缺油或磨損。 調整電機軸與泵軸的同軸度,加油或更換軸承。
