TSWA型臥式多級離心泵

TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構,是新開發生產的節能系列產品。具有效率高,運行噪音低,抗汽蝕性能好,結構合理,使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。 本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

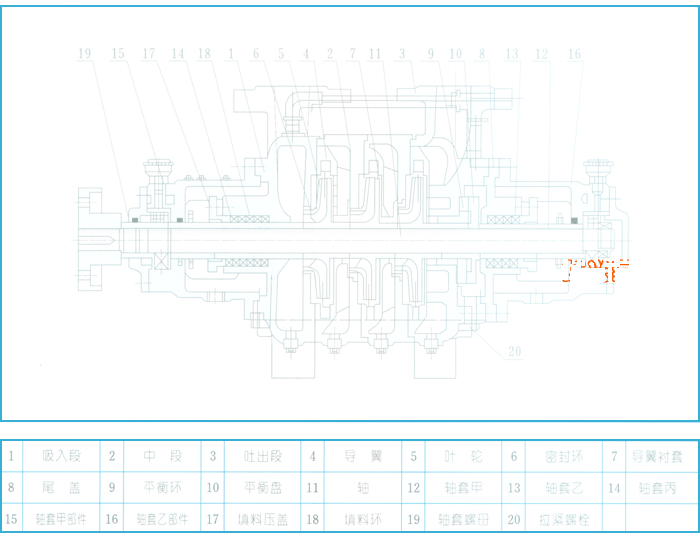

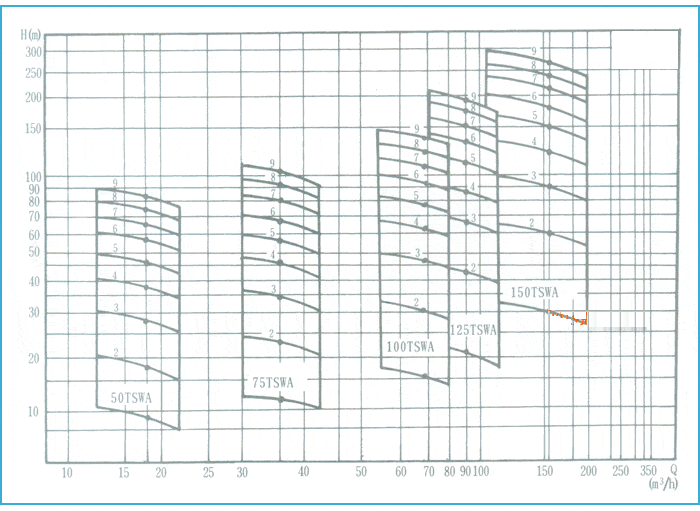

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 曲線圖譜 其它

適用范圍:

本清水泵適用于工業和城市給排水、高層建筑增壓供水,園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等,尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。

產品特點:

  • 水力模型先進,效率高,性能范圍廣。
  • 泵結構緊湊、布置合理、外形美觀。
  • 進出口徑相同,便于管路連接。
  • 泵運行平穩,噪音低,壽命長。
  • 密封可靠、無泄漏。

技術參數:

  • 流量:18-155m3/h;
  • 揚程:18-270m;
  • 功率:2.2-180kw;
  • 轉速:1450r/min;
  • 口徑:φ50-φ150;
  • 溫度范圍:0-+80℃;
  • 工作壓力:≤3.0Mpa。

型號意義:

  • 125 TSWA×5
  • 125 – 泵進口直徑
  • T – 透平式
  • S – 單吸葉輪
  • W – 輸送溫度低于80度的清水或類似于水的液體
  • A – 新一代改進產品
  • 5 – 級數
型號 級數 流量(m3/h) 揚程 轉速(r/min) 電機功率
50TSWA 2 18 18.4 1450 2.2
3 18 27.6 1450 3
4 18 36.8 1450 4
5 18 46 1450 5.5
6 18 55.2 1450 5.5
7 18 64.4 1450 7.5
8 18 73.6 1450 7.5
9 18 82.8 1450 7.5
75TSWA 2 36 23 1450 5.5
3 36 34.5 1450 7.5
4 36 46 1450 11
5 36 57.5 1450 11
6 36 69 1450 15
7 36 80.5 1450 15
8 36 90 1450 18.5
9 36 103.5 1450 18.5
100TSWA 2 69 31.2 1450 11
3 69 46.8 1450 15
4 69 62.4 1450 22
5 69 78 1450 30
6 69 93.6 1450 30
7 69 109.2 1450 37
8 69 124.8 1450 45
9 69 140.4 1450 45
125TSWA 2 90 43.2 1450 22
3 90 64.8 1450 30
4 90 86.4 1450 45
5 90 108 1450 55
6 90 129.6 1450 75
7 90 151.2 1450 75
8 90 172.8 1450 90
9 90 194.4 1450 90
150TSWA 2 155 60 1450 45
3 155 90 1450 75
4 155 120 1450 90
5 155 150 1450 110
6 155 180 1450 135
7 155 210 1450 155
8 155 240 1450 180
9 155 270 1450 180

TSWA型臥式多級離心泵 :TSWA型臥式多級離心泵|外形安裝尺寸

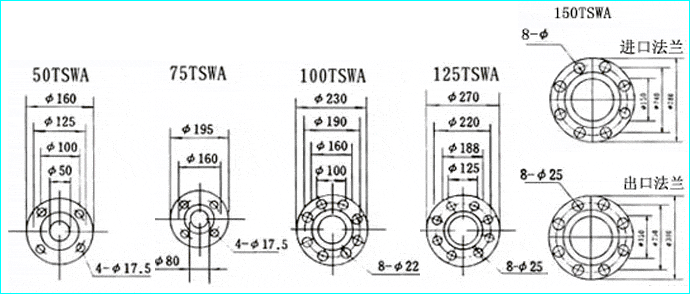

TSWA型臥式多級離心泵法蘭安裝尺寸圖:

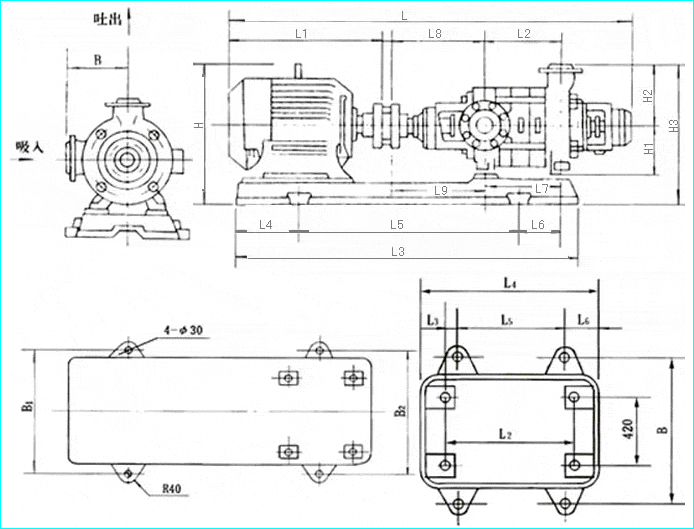

TSWA型臥式多級離心泵外形安裝尺寸圖:



故障 原因 解 決 方 式
1、泵不吸水,壓力表指針劇烈擺動。 灌注引水不夠,管路與儀表連接處漏氣。 檢修底閥是否漏水,在灌足引水,擰緊或修回漏氣處。
2、水泵不出水,真空表表示高度真空。 底閥沒有打開或已堵塞,吸水管路阻力太大,吸水高度過高。 檢查底閥,更換水管,降低吸水高度。
3、壓力表有壓力,但仍不出水。 出水管阻力太大,旋轉方向不對,葉輪堵塞,泵轉速不足。 檢查或縮短水管。檢查電機,清除葉輪內的污物,增加泵轉速。
4、流量低于設計要求。 水泵堵塞,密封環磨損過多,轉速不足。 清洗水泵及管路,更換密封環,增加泵轉速。
5、泵消耗功率過大。 填料壓蓋太緊,并發熱,葉輪有磨損,泵流量增大。 調整填料壓蓋松緊程度,檢查泵軸是否彎曲,更換葉輪,增加出水阻力,降低流量。
6、泵內聲音反常,泵不出水。 吸水管阻力過大,吸入管路漏氣,輸送的液體溫度過高。 檢查吸入管和底閥,堵塞漏氣處、減少吸水高度,降低水溫。
7、水泵振動,軸承過熱。 電機與泵不同心,軸承缺油或磨損。 調整電機軸與泵軸的同軸度,加油或更換軸承。
