LG型高層建筑多級給水泵

LG型高層建筑多級給水泵,系立式單吸多級分段式離心泵,供輸送常溫清水及物理化學性質類似于清水的液體。 LG系列泵為立式安裝,電機軸與泵軸通過爪型連軸器聯接,具有結構緊湊、噪音低、占地面積小等優點。 本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

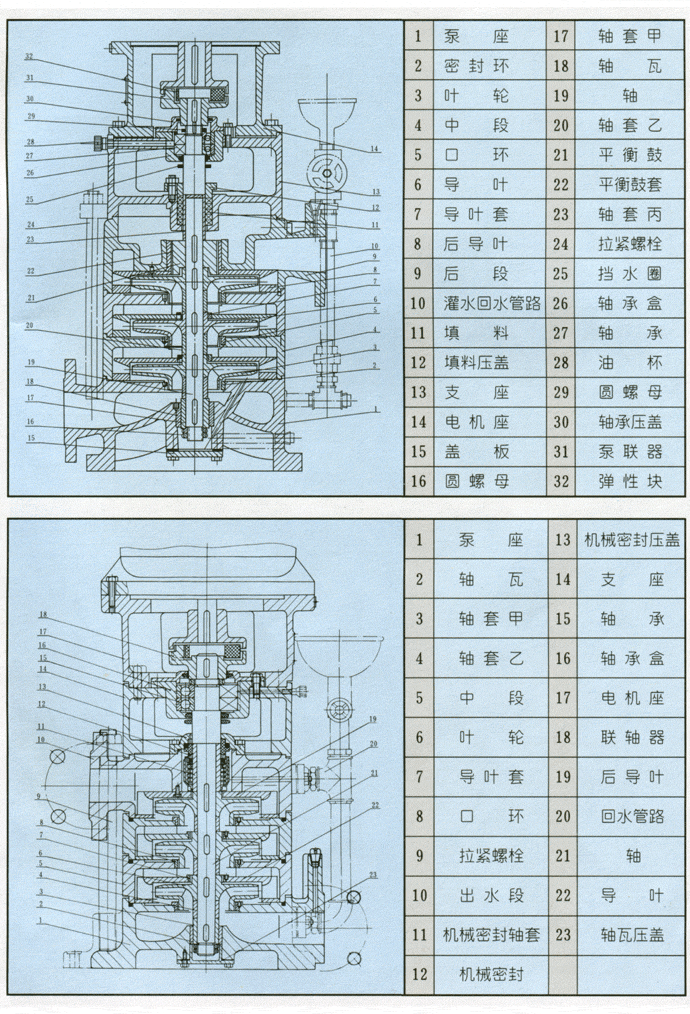

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 其它

適用范圍:

本清水泵主要應用于高層建筑供水,也可應用于廠礦、企業給排水以及低壓鍋爐循環用水。

產品特點:

  • 1、水力模型先進:效率高,性能范圍廣。
  • 2、更少的運行、維修費用:采用優質機械密封,耐磨損、無泄漏、使用壽命長,故障率低,具有更少的運行維修費用。
  • 3、獨特部件、降低噪音:獨特的水力部件設計,良好的過流性能,大地減少流動噪音。
  • 4、立式結構,占地面積小。

技術參數:

  • 流量:3.0-50m3/h;
  • 揚程:20-150m;
  • 功率:0.75-30kw;
  • 轉速:2900r/min;
  • 口徑:φ25-φ80;
  • 溫度范圍:0-+80℃;
  • 工作壓力:≤1.2Mpa。

型號意義:

  • 65 LG 36 - 20×6
  • 65 – 泵進出口直徑
  • LG – 立式多級分段式離心泵
  • 36 – 泵設計流量(m3/h)
  • 20 – 泵設計點單級揚程
  • 6 – 級數

型號 流量 (m3/h) 揚程 轉速 (r/min) 功率(kW) 效率 (%) 必需汽蝕余量 葉輪外徑 (mm)
軸功率 電機功率
25LG3-10×2 3.0 20 2900 0.39 0.75 42 2 98
25LG3-10×3 3.0 30 2900 0.58 1.1 42 2 98
25LG3-10×4 3.0 40 2900 0.78 1.5 42 2 98
25LG3-10×5 3.0 50 2900 0.97 1.5 42 2 98
25LG3-10×6 3.0 60 2900 1.17 2.2 42 2 98
25LG3-10×7 3.0 70 2900 1.36 2.2 42 2 98
25LG3-10×8 3.0 80 2900 1.56 2.2 42 2 98
25LG3-10×9 3.0 90 2900 1.75 2.2 42 2 98
25LG3-10×10 3.0 100 2900 1.95 3 42 2 98
25LG3-10×11 3.0 110 2900 2.14 3 42 2 98
25LG3-10×12 3.0 120 2900 2.33 4 42 2 98
25LG3-10×13 3.0 130 2900 2.53 4 42 2 98
25LG3-10×14 3.0 140 2900 2.72 4 42 2 98
25LG3-10×15 3.0 150 2900 2.92 4 42 2 98
32LG6.5-15×2 6.5 30 2900 1.00 1.5 53 2.4 116
32LG6.5-15×3 6.5 45 2900 1.50 2.2 53 2.4 116
32LG6.5-15×4 6.5 60 2900 2.00 3 53 2.4 116
32LG6.5-15×5 6.5 75 2900 2.50 4 53 2.4 116
32LG6.5-15×6 6.5 90 2900 3.00 4 53 2.4 116
32LG6.5-15×7 6.5 105 2900 3.50 5.5 53 2.4 116
32LG6.5-15×8 6.5 120 2900 4.00 5.5 53 2.4 116
40LG12-15×2 12 30 2900 1.63 2.2 60 2.9 120
40LG12-15×3 12 45 2900 2.45 3 60 2.9 120
40LG12-15×4 12 60 2900 3.27 4 60 2.9 120
40LG12-15×5 12 75 2900 4.08 5.5 60 2.9 120
40LG12-15×6 12 90 2900 4.90 5.5 60 2.9 120
40LG12-15×7 12 105 2900 5.72 7.5 60 2.9 120
40LG12-15×8 12 120 2900 6.54 7.5 60 2.9 120
50LG24-20×2 24 40 2950 3.79 5.5 69 3.15 134
50LG24-20×3 24 60 2950 5.68 7.5 69 3.15 134
50LG24-20×4 24 80 2950 7.58 11 69 3.15 134
50LG24-20×5 24 100 2950 9.47 11 69 3.15 134
50LG24-20×6 24 120 2950 11.37 15 69 3.15 134
65LG36-20×2 36 40 2950 5.41 7.5 72.5 3.4 136
65LG36-20×3 36 60 2950 8.11 11 72.5 3.4 136
65LG36-20×4 36 80 2950 10.82 15 72.5 3.4 136
65LG36-20×5 36 100 2950 13.52 18.5 72.5 3.4 136
65LG36-20×6 36 120 2950 16.23 22 72.5 3.4 136
80LG50-20×2 50 40 2950 7.26 11 75 3.8 135
80LG50-20×3 50 60 2950 10.89 15 75 3.8 135
80LG50-20×4 50 80 2950 14.52 18.5 75 3.8 135
80LG50-20×5 50 100 2950 18.16 22 75 3.8 135
80LG50-20×6 50 120 2950 21.78 30 75 3.8 135

LG型高層建筑多級給水泵 :LG型高層建筑多級給水泵|外形安裝尺寸

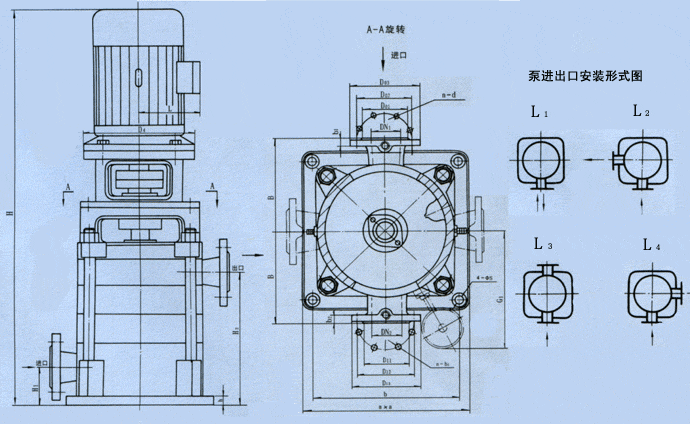

LG型高層建筑多級給水泵外形安裝尺寸圖:

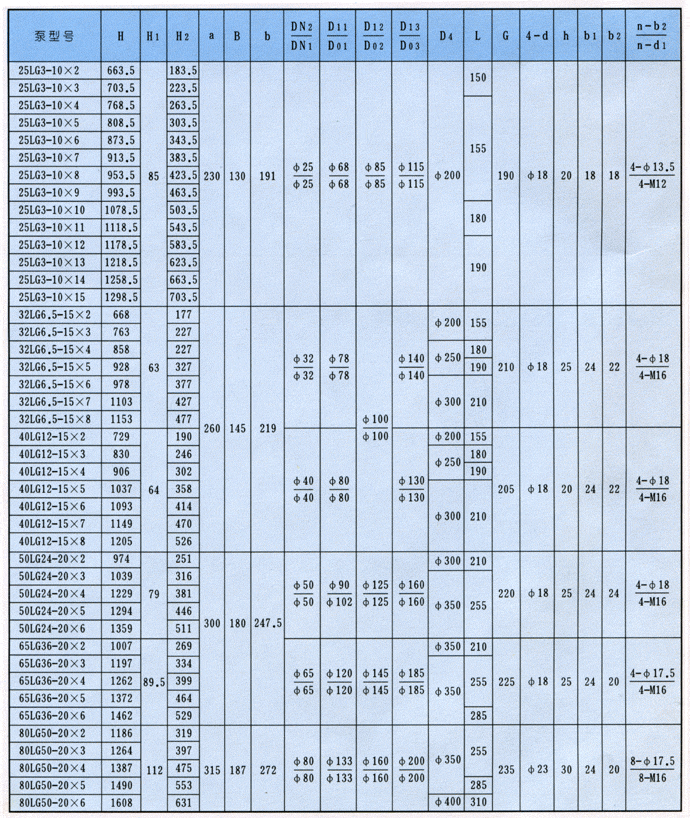

LG型高層建筑多級給水泵外形安裝尺寸表:




故   障 原    因 解 決 方 式
1、泵不吸水,壓力表指針劇烈擺動。 灌注引水不夠,管路與儀表連接處漏氣。 檢修底閥是否漏水,在灌足引水,擰緊或修回漏氣處。
2、水泵不出水,真空表表示高度真空。 底閥沒有打開或已堵塞,吸水管路阻力太大,吸水高度過高。 檢查底閥,更換水管,降低吸水高度。
3、壓力表有壓力,但仍不出水。 出水管阻力太大,旋轉方向不對,葉輪堵塞,泵轉速不足。 檢查或縮短水管。檢查電機,清除葉輪內的污物,增加泵轉速。
4、流量低于設計要求。 水泵堵塞,密封環磨損過多,轉速不足。 清洗水泵及管路,更換密封環,增加泵轉速。
5、泵消耗功率過大。 填料壓蓋太緊,并發熱,葉輪有磨損,泵流量增大。 調整填料壓蓋松緊程度,檢查泵軸是否彎曲,更換葉輪,增加出水阻力,降低流量。
6、機械密封泄漏。 磨擦副磨損嚴重,或密封面劃傷。 更換機械密封,修復密封面。
7、泵內聲音反常,泵不出水。 吸水管阻力過大,吸入管路漏氣,輸送的液體溫度過高。 檢查吸入管和底閥,堵塞漏氣處、減少吸水高度,降低水溫。
8、水泵振動,軸承過熱。 電機與泵不同心,軸承缺油或磨損。 調整電機軸與泵軸的同軸度,加油或更換軸承。
