AS、AV型潛水排污泵

AS、AV型潛水式排污泵是本司采用德國ABS公司先進的技術研發而成,此系列水泵具有帶撕裂的結構,能將污水中長纖維、袋、帶、草、布條等物質撕裂、切斷,然后順利排放,特別適合于輸送含有堅硬固體、纖維物的液體以及特別臟、粘、滑的液體。 該系列排污泵水力性能先進、成熟,產品經性能測試,各項指標均符合有關設計要求。本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

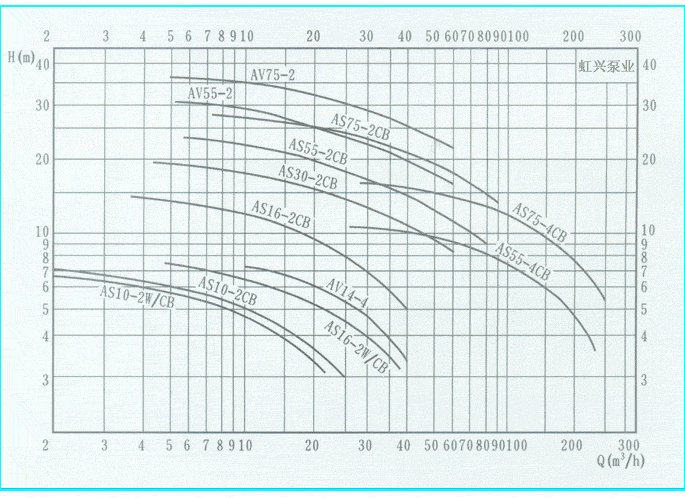

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 曲線圖譜 其它

適用范圍:

S、AV型潛水排污泵適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、纖維的污水污物。


產品特點:

  • 排污能力強、無堵塞,能有效通過直徑φ30~φ80毫米的固體顆粒。
  • 撕裂機構能夠把纖維狀物質撕裂,切斷,然后順利排放,無需在泵上加濾網。
  • 設計合理,配套電機功率小,節能效果顯著。
  • 采用新材料的機械密封,可以使泵安全連續運行8000小時以上。
  • 結構緊湊,移動方便,安裝簡單,無需建造泵房,減少工程造價。
  • 雙導軌自動安裝系統,安裝維修方便,人可不必為此而進出污水坑。
  • 浮球開關可根據所需的水位變化,自動控制泵的停啟,無需專人看管。
  • 可配備全自動保護控制箱對產品的漏電、漏水及過載等進行有效保護,提高產品的安全可靠性。

技術參數:

  • 流量:15-145m3/h;
  • 揚程:4-25m;
  • 轉速:1450-2900r/min;
  • 口徑:φ76-φ152;
  • 溫度范圍:-15-+40℃;
  • 工作壓力:≤1.0Mpa。

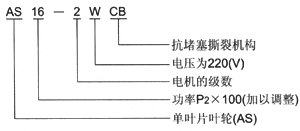

型號意義:

型號 流量
m3/h
揚程
(m)
功率
(kw)
轉速
(r/min)
額定電壓
(V)
配用膠管內徑
(mm)
AS10-2W/CB 15 4 1.1 2850 220 80
AS16-2W/CB 25 8 1.5 2850 220 80
AS10-2CB 15 4.5 1.1 2850 380 80
AS10-2CBA 8 8 1.1 2850 380 80
AS16-2CB 29 7.6 1.5 2850 380 80
AS22-2CB 40 10 2.2 2850 380 80
AS30-2CB 42 11 3.0 2850 380 80
AS40-2CB 42 11 3.0 2850 380 80
AS55-2CB 45 13 5.5 2850 380 100
AS55-4CB 100 7.5 5.5 1450 380 150
AS75-2CB 60 18 7.5 2850 380 100
AS75-4CB 145 10 7.5 1450 380 150
AV14-4 35 4 1.5 1450 380 80
AV22-2 15 20 2.2 2850 380 80
AV40-2 25 22 4 2850 380 80
AV55-2 60 14 5.5 2850 380 100
AV75-2 60 20 7.5 2850 380 100

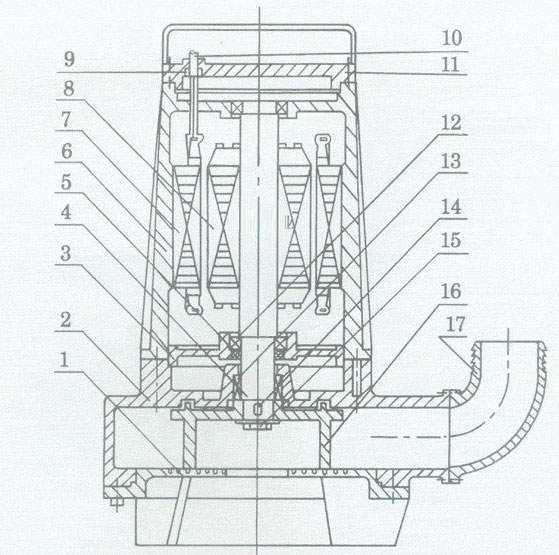

S、AV型潛水排污泵 :S、AV型潛水式排污泵|結構圖






1 底座 2 泵體 3 軸承體 4 5 唇形密封 6 電機殼
7 定子鐵芯 8 轉自鐵芯 9 進線密封 10 電纜 11 上蓋 12 軸承
13 機械密封 14 平鍵 15 葉輪螺母 16 葉輪 17 彎管

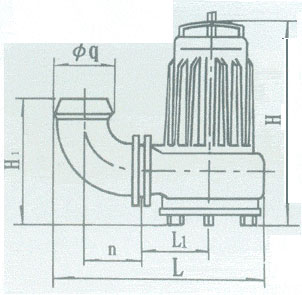

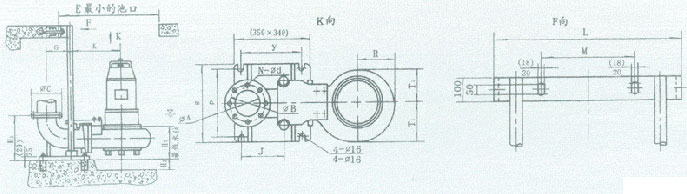

S、AV型潛水排污泵 :S、AV型潛水式排污泵|外形安裝尺寸

型潛水式排污泵外形安裝尺寸表:






型號 D F G H J K L M N
AS10-2W/CB 76 280 220 110 130 70 100 / 373
AS10-2CB 76 280 220 110 130 70 100 / 373
AS16-2CB 76 280 220 110 130 70 100 / 373
AS30-2CB 76 335 220 110 155 70 100 / 398
AS55-2CB 127 630 350 175 240 160 235 450 688
AS55-4CB 127 630 350 175 240 160 235 450 688
AS75-2CB 152 655 400 205 248 190 265 450 740
AS75-4CB 152 655 400 205 248 190 265 450 740
AV14-4 76 280 290 146 160 70 85 / 438
AV55-2 76 630 330 165 160 70 85 / 450
AV75-2 76 630 330 165 160 70 85 / 450






型潛水式排污泵外形安裝尺寸表:


故障原因 原因分析 處理方法
泵的流量或揚程下降 1.泵反轉
2、輸送揚程太高。
3、抽吸的介質走旁路。
4、出水管泄漏。
5、出水管局部可能被沉積物堵死
6、泵局部堵塞。
7、葉輪/底座磨損。
1、關掉控制箱的總電源,洞換任何二相電源線。
2、 檢查:a、選擇的泵型號是否正確。
b、出水管尺寸是否正確。
3、 檢查閥門是否被關死,然后滿員載測試泵。
4、 找出泄漏,幷逬行修正。
5、 檢查管線,清理或更換新的。
6、 吊起泵涌理,如果泵放在濾網內,同樣也需檢查和清理
7、 吊起泵凋整間隙或更換零件。
泵的運轉后無流量 1、氣塞。
2、檢查出水排放閥門。
3、泵反轉。
1、 a、接二連三地打幵和關閉閥門幾次。
    b、啟動停止泵幾次,每次重新啟動之間間隙為2—3分鐘
    c、根據不同的安裝方法,檢査是否需裝一個空氣釋放閥
2、 a、如果閥門處于關閉狀態應打幵。
b、如果裝反了,應重新倒過來。
3、 參見1.(1)
泵起動和停止太頻繁 1、浮球開關定的距離太短。
2、逆止閥故障,逆止閥不能止回,使液體倒流入污水池。
1、重調浮球開關,延長運行時間。
2、檢查并維修。
停止失靈 1、浮球幵關,亭止"功能失靈”。
2、浮球上浮子卡在"工作"的位置
1、檢查,如需要應予更換。
2、忪幵,如需要的活,可改変位置。
泵起動后,斷路器/過載器跳開 1、電壓低。
2、電壓過高。
3、電譏接線不對
4、在蝸殼底部堆積了泥漿或?它沉積物。
1、 a、檢查控制盒電壓,如電壓過低,暫時不能使用。
  b、電纜線過長,引起壓降過大,應盡量縮短電纜,幷適當選擇粗些的電纜。
2、裝變壓器,將電壓洞到規定的范圍。
3、檢查在控制盒中的電纜彩色編號和接頭標號并檢查接線
4、清理泵和污水池,參見安裝說明中的有關部分。
泵不能啟動,熔絲熔斷或斷路器跳開 1、浮球故障。
2、繞組、接頭或電纜斷路。
3、泵被堵塞
1、檢查使用旁路浮球幵關是否能啟動泵。如是,應檢查浮球幵關。
2、用歐姆表檢查。如果證明是路,檢查繞組,接線頭及電纜。
3、切斷電源,將泵移出污水池,清除障礙物復位前試用一下。
泵啟動不了,但熔絲沒斷或過載保護器不跳開 1、沒電。
2、繞組、電纜、接線頭或控制麁斷路。
1、檢查控制盒是否有電。
2、檢查電纜、電機的接頭和繞組。
