潛水排污泵安裝條件簡單,流量覆蓋范圍較大,是水處理工程,特別是中小型項目中zui常用的提升設備之一。潛水排污泵常見的安裝方式主要有兩種:耦合式安裝和移動式安裝。
移動式安裝指泵出口管路直接通過軟管連接至水面上,潛水排污泵靠自重置于水池底部或通過鐵鏈等懸掛在起吊裝置上。移動式安裝無需耦合器和池底固定,便于移動,檢修時連管道一起起吊即可。同時由于安裝方式的原因,難以承擔大的力矩,只適用于小型的潛水排污泵。

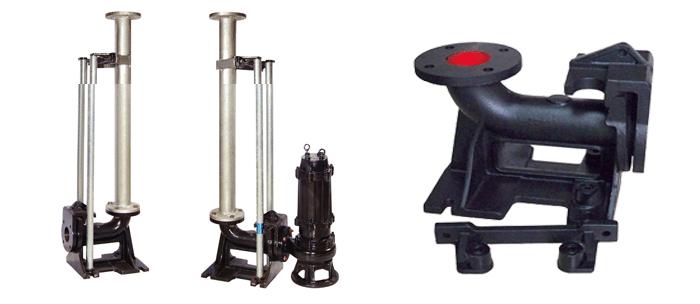

耦合式安裝是通過耦合器將泵與管道相連,泵與出水管路脫離方便,水泵檢修時通過起吊裝置起吊即可。耦合式安裝適用于各種規格的潛水排污泵,是潛水排污泵zui常用的安裝方式,耦合器由設備廠家成套供貨。
安裝方法及步驟
- 潛水排污泵是將泵和電機制作一體,其安裝方法與其余類型的水泵安裝方法相相似,通常的做法是:先進行水泵基本施工,待水泵機組基本驗收及格后,進行泵體及出水管、附件的安裝。
- 潛水排污泵通常設置在集水井(坑)內,安裝方法分為固定式安裝與移動式安裝兩種。移動式安裝對比簡樸,罕用于小型水泵的安裝,出水管通常采取軟管。固定式安裝較為龐雜,該種安裝方法通罕用于帶有主動耦合安裝的較大型潛水泵。其安裝次序是:澆注混凝土基本、導桿及泵座的安裝、泵體的安裝、出水管及附件的安裝。
- 機組基本通常采取標號c15或c20混泥土澆注,采取一次澆注法施工。為保障基本蒙受較大的荷載,通常將基層做成上小下大的棱臺外形,或與集水井(坑)地板澆成一體,基層頂面應程度,并預埋地腳螺栓。
- 導桿及排污泵座的安裝:吊起泵體,遲緩降落至機組基本上,泵座上的螺栓孔正對基本上預埋的地腳螺栓,泵座用程度尺找平后,擰緊地腳螺栓。導桿的底部與泵座采取螺紋、螺栓或拔出式并聯接,頂部與支持架相銜接,支持架與導桿通罕用碳鋼管、不銹鋼或鍍鋅鋼控制成。

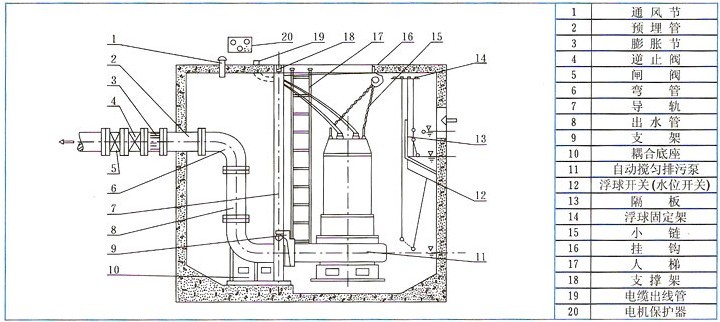

- 泵體的安裝:吊起泵體,將耦合安裝(耦合安裝、潛水泵及電機通常制成整套裝備)擱置到導桿內,使泵體沿著導桿遲緩降落,直到耦合安裝與泵座上的出水彎管相銜接,水泵出水管與出水彎管出口中央線重合,見下圖:
- 出水管及附件的安裝:水泵出水管與出水彎管采取法蘭銜接,出水管上的其余附件包含閘閥、收縮節及逆止閥等采取法蘭聯接。
- 泵體進行檢修時,人不用進入集水井(坑)內,可采取人工或機械的方法將泵體從集水井(坑)中用與泵體相銜接的鐵鏈提出。依據泵體分量的大小及實踐需求,晉升支架可制成永恒性支架或暫時性支架兩種。晉升支架上設電動、手動葫蘆或滑輪與晉升鐵鏈相干聯接。
污水集水池采取潛水排污泵排水時,應設潛水排污泵固定自耦安裝,不便潛水排污泵檢修。潛水排污泵應能主動啟停和現場手動啟停。多臺潛水排污泵潛水排污泵可并聯交替運行,也可分段投入運行。
