CQB氟塑料磁力化工泵

CQB氟塑料磁力化工泵,是本單位近幾年開發的新產品,并引進國外先進技術,采用聚偏二氟乙稀制造,該材料是目前世界上優秀的耐腐蝕材料,用該材料生產的磁力泵使用范圍廣,耐腐蝕性能強,機械強度高,不老化、無毒素分解等優點。磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之缺點,磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使實輸送介質免受污染。磁力泵結構緊湊,外形美觀、體積小、噪聲低、運行可靠、使用維修方便。

詳細介紹 性能參數 結構圖

適用范圍:

CQB氟塑料磁力化工泵可廣泛用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾、機配套。特別是易漏、易燃、易爆液體的抽送。防爆電動機選用此泵則更為理想

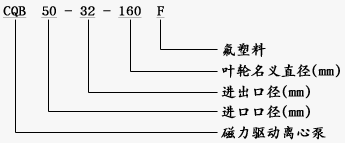

型號意義 :

CQB氟塑料磁力化工泵:性能參數

型  號 流量
(m3/h)
揚程
(m)
汽蝕作量
(m)
轉速
(r/min)
口徑 使用溫度
(℃)
電壓
(V)
進口 出口
CQB16-12-18F 1.8 8 6.0 2900 Φ16 Φ12 <80 220/380
CQB20-14-100F 3 12 6.0 2900 Φ20 Φ14 <80 220/380
CQB32-25-125F 3.2 20 5.0 2900 Φ32 Φ20 <80 380
CQB40-32-115F 6.3 15 6.0 2900 Φ40 Φ32 <80 380
CQB40-32-145F 6.3 25 5.0 2900 Φ40 Φ32 <80 380
CQB50-40-125F 12.5 20 3.5 2900 Φ50 Φ40 <80 380
CQB50-40-160F 12.5 32 3.5 2900 Φ50 Φ40 <80 380
CQB65-50-125F 25 20 4.0 2900 Φ65 Φ50 <80 380
CQB65-50-160F 25 32 4.0 2900 Φ65 Φ50 <100 380
CQB80-65-125F 50 20 4.0 2900 Φ80 Φ65 <100 380
CQB80-65-160F 50 32 4.0 2900 Φ80 Φ65 <100 380




型號 口徑 流量
(m3/h)
揚程
(m)
汽蝕余量
(NPSH)r
(m)
功率
(kw)
轉速
(r/min)
效率
(%)
電壓
(v)
進口 出口
CQB15-10-85F 15 10 1.8 8 6.0 0.12 2800 15 220/380
CQB20-15-105F 20 15 3 12 6.0 0.37 2800 19 220/380
CQB32-25-125F 32 25 3.2 20 5.0 0.75 2900 26 380
CQB40-32-115F 40 32 6.3 15 6.0 0.75 2900 35 380
CQB40-32-145F 40 32 6.3 25 5.0 1.5 2900 29 380
CQB50-40-125F 50 40 12.5 20 3.5 2.2 2900 41 380
CQB50-40-160F 50 40 12.5 32 3.5 3 2900 39 380
CQB65-50-125F 65 50 25 20 4.0 3 2900 47 380
CQB65-50-160F 65 50 25 32 4.0 5.5 2900 46 380
CQB80-65-125F 80 65 50 20 4.0 7.5 2900 54 380
CQB80-65-160F 80 65 50 32 4.0 11 2900 52 380
CQB100-80-125F 100 80 100 20 4.0 11 2900 55 380
CQB100-80-160F 100 80 100 32 4.0 18.5 2900 56 380

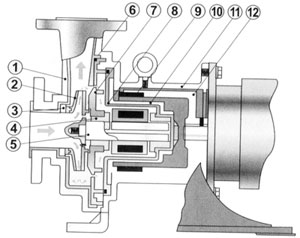

CQB氟塑料磁力化工泵:結構說明

1 泵體 8 隔離套
2 葉輪 9 磁鋼
3 口環 10 不銹鋼套
4 軸承 11 聯接架
5 泵軸 12 聯軸器
6 密封圈
7 中軸座
