多級泵外表是一節一節的,拆開會發現里面有多個葉輪,串聯到一根軸上。葉輪既指裝有動葉的輪盤,是沖動式汽輪機轉子的組成部分,又可以指輪盤與安裝其上的轉動葉片的總稱。葉輪常見的都是鑄造或者焊接的,材質根據工作介質選用。
主要作用:葉輪的是把原動機的機械能轉化為工作液的靜壓能與動壓能。
多級泵就是很多單級泵的簡單串聯,做在一起。他的輸出水壓可以很大。在給高壓鍋爐上水時,沒有多級泵就很困難。由于它是簡單的物理串聯,因此級數無法調整。
- 多級泵相當于串聯的電池,輸出的水壓與級數有關但流量不受影響。
- 單級泵指的是只有一個葉輪的泵,分單吸和雙吸,單級泵能產生的最大揚程可達1~1.5MPa。 多級泵是指有2個葉輪以上的泵,級數較多可達到幾百級。最高揚程可以超過單級離心泵的揚程;多級泵在單級泵揚程時候,需要必須加上兩級電機的狀態下,可以通過增加葉輪個數來配用四級電機,從而可以提高泵使用壽命和降低機組噪音,但是多級泵維修相對單級泵來說要困難一點。
- 采用離心葉輪的泵被稱為離心泵,一般在機械密封或軸承處需冷卻降溫,有外接自來水或冷卻水套,有的泵采用內循環冷卻系統。各種泵結構、材質的不同,冷卻要求也不一樣,比如說雙吸泵,其一般在120度以上需在軸承處加冷卻水套。葉輪是離心泵的關鍵部件,它是由若干彎曲葉片構成的。葉輪的作用是將原動機的機械能直接傳給液體,以提高液體的靜壓能和動壓能(主要提高靜壓能)。葉輪是供能裝置。
因?yàn)閱渭?jí)離心泵的泵軸上只有一個葉輪,而多級離心泵的泵軸上串接了有很多個葉輪,多級離心泵是由二級以上的葉輪在同一根軸上面安裝好了來共同旋轉工作,前面的葉輪的輸出,再進入后面的葉輪輸入,每安裝一層葉輪葉片,是叫做一級。液體依次流過每個葉輪,一個葉輪便是一級。級數越多,揚程越高。多級離心泵的級數一般在2-13級之間,再多則在安裝和運行上都有所不便?,F(xiàn)在隨著機械工業的發展,多級離心泵正朝著高轉速少級數的方向發展。目前國外制造的高壓離心泵,轉速高達7000轉/分以上時,其級數只有2-3級。
- 多級泵由多個真空離心腔室組成,逐級抽取空氣并加壓,由于葉輪的連續運轉,達到連續抽氣的目的。排出的氣體通過氣道而轉入另一級(低真空級),由低真空級抽走,再經低真空級壓縮后排至大氣中,即組成了雙級泵或多級泵。這時總的壓縮比由兩級來負擔,因而提高了極限真空度。

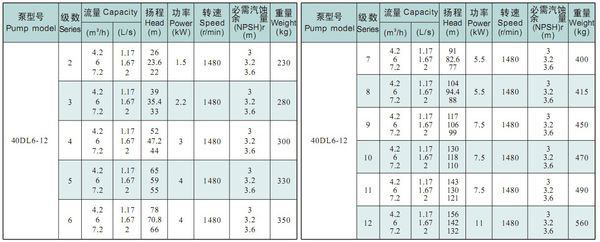

從下表可以看出,多級泵的揚程和葉輪數成正比,流量不變。葉輪的多少?zèng)Q定著多級離心泵的揚程;葉輪數量多,揚程高;葉輪數量少,揚程低。
