IHF氟塑料襯里離心泵

IHF氟塑料襯里離心泵為單級單吸式氟塑料合金化工離心泵,是按國標設計并結合非金屬泵的加工工藝設計生產的。該泵具有耐腐蝕、耐磨、耐高溫、不老化、機械強度高、無毒分解、使用溫度寬等優點。泵體采用金屬外殼內襯聚全氟乙丙烯(F46)、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用外裝式波紋管機械密封。

詳細介紹 性能參數 安裝(外形)尺寸

產品特點

IHF型氟塑料離心泵的其特點是該泵結構先進合理,耐腐蝕強,密封性能嚴密可靠,工作穩定。噪聲低,使用壽命長。輸送介質溫度為-85℃~200℃,流量:1.75-200m3/h 揚程:4.5-87m轉速1450-2900r/min

產品用途

該泵廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。輸送任何濃度硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的使用,是目前先進的耐腐蝕裝備之一。

型號 轉速 n=2900 r/min 轉速 n=1450 r/min
流量
( m3/h)
揚程
m
電機功率
Kw
汽蝕余量 (m) 效率 (%) 流量m3/h 揚程
m
電機功率
Kw
汽蝕余量 (m) 效率 (%)
IHF50-32-125 12.5 20 2.2 3.0 51 6.3 5 0.55 3.0 45
IHF50-32-160 12.5 32 4 3.0 46 6.3 8 0.55 3.0 40
IHF50-32-200 12.5 50 7.5 3.0 39 6.3 12.5 1.1 3.0 33
IHF65-50-125 25 20 3 3.5 62 12.5 5 0.55 3.5 55
IHF65-50-160 25 32 5.5 3.5 57 12.5 8 1.1 3.5 51
IHF65-40-200 25 50 11 3.5 52 12.5 12.5 1.5 3.5 46
IHF65-40-250 25 80 18.5 3.5 50 12.5 20 3 3.5 43
IHF80-65-125 50 20 5.5 4.0 69 25 5 1.1 4.0 64
IHF80-65-160 50 32 11 4.0 67 25 8 1.5 4.0 62
IHF80-50-200 50 50 15 4.0 63 25 12.5 2.2 4.0 57
IHF80-50-250 50 80 30 4.0 66 25 20 5.5 4.0 51
IHF100-80-125 100 20 11 4.5 77 50 5 1.5 4.5 74
IHF100-80-160 100 32 15 4.5 73 50 8 2.2 4.5 69
IHF100-65-200 100 50 30 4.5 73 50 12.5 5.5 4.5 68
IHF125-80-160 160 32 30 5.0 70 80 8 5.5 5.0 74
IHF125-100-200 200 50 55 5.0 65 100 12.5 11 5.0 71

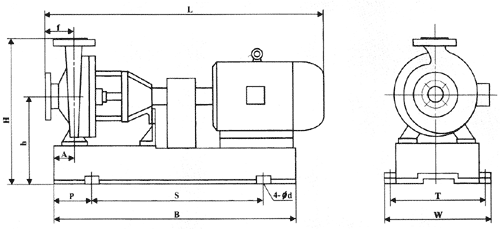

IHF氟塑料襯里離心泵:安裝尺寸

IHF型氟塑料襯里離心泵安裝尺寸表




產品型號 電機型號/功率 外形及安裝尺寸
(KW) L B S P A W T H h f 4-φd
IHF32-25-125 Y802-4/0.75 780 730 470 120 60 320 270 350 220 80 4-φ19
Y802-2/1.1 780 730 470 120 60 320 270 350 220 80 4-φ19
Y90S-2/1.5 790 730 470 120 60 320 270 350 220 80 4-φ19
IHF32-25-160 Y802-4/0.75 780 730 470 120 60 320 270 350 220 80 4-φ19
Y90S-2/1.5 790 740 530 130 60 350 300 370 230 80 4-φ19
Y90L-2/2.2 810 740 530 130 60 350 300 370 230 80 4-φ19
IHF40-32-125 Y802-4/0.75 780 730 470 120 60 320 270 350 220 80 4-φ19
Y90S-2/1.5 790 730 470 120 60 320 270 350 220 80 4-φ19
Y90L-2/2.2 820 730 470 120 60 320 270 350 220 80 4-φ19
IHF40-32-160 Y802-4/0.75 780 740 530 130 60 320 270 350 230 80 4-φ19
Y90S-2/1.5 800 740 530 130 60 350 300 370 230 80 4-φ19
Y90L-2/2.2 810 740 530 130 60 350 300 370 230 80 4-φ19
IHF50-32-125 Y802-4/0.75 800 740 530 130 60 350 300 370 230 80 4-φ19
Y90S-2/1.5 810 750 530 130 60 350 300 360 220 80 4-φ19
Y90L-2/2.2 820 750 530 130 60 350 300 360 220 80 4-φ19
IHF50-32-160 Y802-4/0.75 820 820 560 130 60 350 300 370 235 80 4-φ19
Y100L-2/3 900 800 455 175 60 390 340 480 220 80 4-φ19
Y112M-2/4 900 820 560 130 60 350 300 370 235 80 4-φ19
IHF50-32-200 Y90L-4/1.5 850 800 560 130 60 350 300 370 235 80 4-φ19
Y132S1-2/5.5 970 850 560 140 60 390 340 380 260 80 4-φ19
Y132S2-2/7.5 980 850 560 140 60 390 340 380 260 80 4-φ19
IHF50-32-250 Y100L-4/2.2 1030 920 560 200 80 480 430 520 290 100 4-φ24
Y132S2-2/7.5 1180 1170 775 200 80 490 440 520 290 100 4-φ24
Y160M1-2/11 1280 1170 775 200 80 490 440 520 290 100 4-φ24
IHF65-50-125 Y802-4/0.75 800 750 530 130 60 350 300 360 220 80 4-φ19
Y90L-2/2.2 850 820 560 130 60 350 300 370 235 80 4-φ19
Y100L-2/3 870 770 550 110 60 320 270 360 220 80 4-φ19
IHF65-50-160 Y90S-4/1.1 870 820 560 120 60 390 340 400 235 80 4-φ19
Y112M-2/4 900 820 560 120 60 350 300 370 235 80 4-φ19
Y132S1-2/5.5 960 840 600 120 60 390 340 400 235 80 4-φ19
IHF65-40-200 Y90L-4/1.5 990 880 560 140 60 390 340 380 260 100 4-φ19
Y132S2-2/7.5 1120 850 560 140 60 390 340 380 260 100 4-φ19
Y160M1-2/11 1140 980 660 150 60 460 400 440 260 100 4-φ19
IHF65-40-250 Y100L2-4/3 1030 920 560 200 80 480 430 520 290 100 4-φ19
Y160M2-2/15 1180 1170 775 200 80 490 430 520 290 100 4-φ19
Y160L-2/18.5 1330 1170 775 200 80 490 430 520 290 100 4-φ24
IHF80-65-125 Y90S-4/1.1 820 800 560 130 60 350 300 370 235 100 4-φ24
Y112M-2/4 900 820 560 130 60 350 300 370 235 100 4-φ24
Y132S1-2/5.5 980 840 600 120 60 390 340 400 235 100 4-φ24
IHF80-65-160 Y90L-4/1.5 840 800 560 130 60 390 340 380 260 100 4-φ24
Y132S2-2/7.5 1040 850 560 140 60 390 340 380 260 100 4-φ24
Y160M1-2/11 1140 980 660 150 60 460 400 440 260 100 4-φ24
IHF80-50-200 Y100L2-4/3 940 850 560 140 60 390 340 380 260 100 4-φ24
Y160M1-2/11 1000 960 660 150 60 460 400 460 270 100 4-φ24
Y160M2-2/15 1020 960 660 150 60 460 400 460 270 100 4-φ24
IHF80-50-250 Y112M-4/4 1050 920 560 200 80 480 430 510 285 100 4-φ24
Y180M-2/22 1330 1170 775 200 80 490 430 510 285 100 4-φ24
Y200L1-2/30 1430 1270 850 220 80 550 490 510 285 100 4-φ24
IHF100-80-125 Y90M-L-4/1.5 960 800 560 130 80 390 340 380 260 100 4-φ24
Y132S2-2/7.5 1040 850 560 140 80 390 340 380 260 100 4-φ24
Y160M1-2/11 1140 980 660 150 80 460 400 440 270 100 4-φ24
IHF100-80-160 Y100L-4/2.2 940 850 560 140 80 390 340 460 270 100 4-φ24
Y160M1-2/11 1120 1090 760 165 80 460 400 480 280 100 4-φ24
Y160M2-2/15 1140 1090 760 165 80 460 400 480 280 100 4-φ24
IHF100-65-200 Y112M-4/4 1050 920 560 200 80 480 430 525 300 100 4-φ28
Y180M-2/22 1280 1220 880 190 80 570 500 525 300 100 4-φ28
Y200L1-2/30 1380 1220 880 190 80 570 500 525 300 100 4-φ28
IHF100-65-250 Y132S-4/5.5 1140 950 560 160 80 610 510 550 300 100 4-φ28
Y200L2-2/37 1380 1220 880 200 80 630 525 550 300 100 4-φ28
Y225L-2/45 1780 1450 1280 200 80 630 560 550 300 100 4-φ28
