GDL立式冷凝水提升泵

GDL立式冷凝水提升泵是我司在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準,并根據JB/TQ6435-92標準設計制造的新一代產品。 水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成,進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封,用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的佳泵型。 本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。

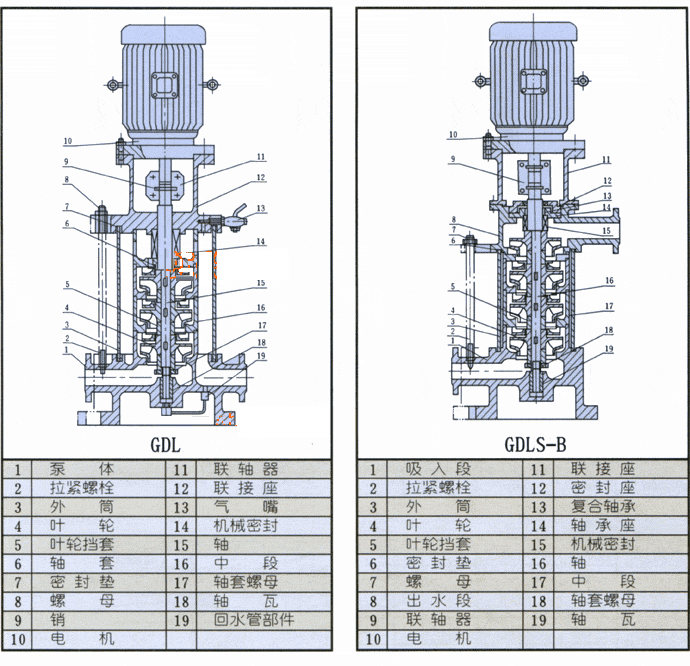

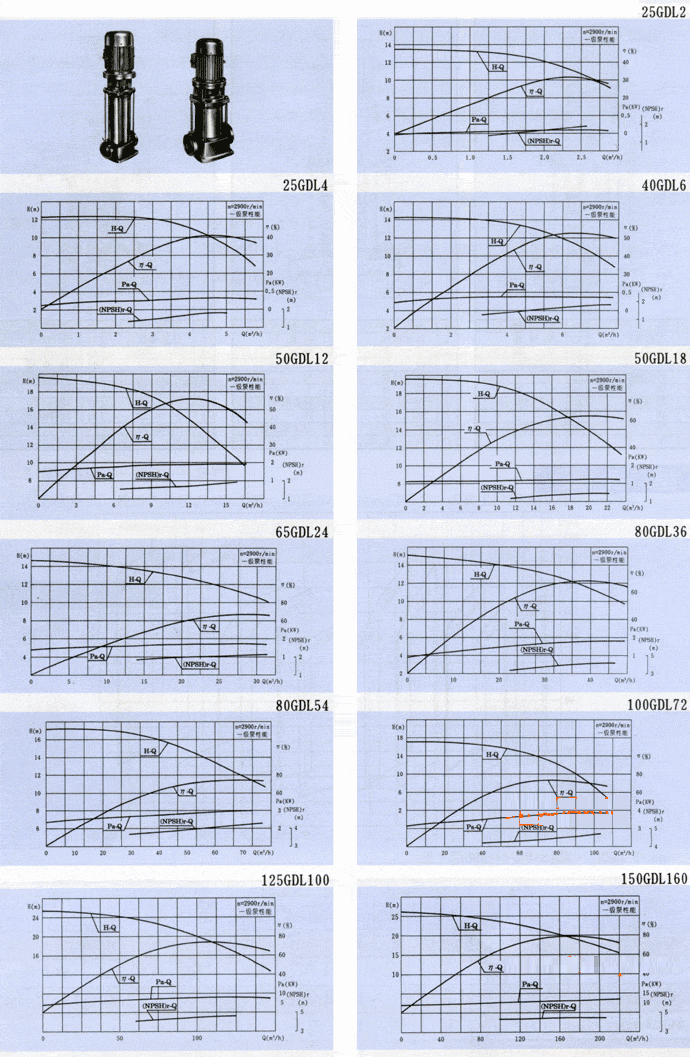

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 曲線圖譜 其它

適用范圍:

此類冷凝水泵廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

產品特點:

  • 水力模型先進:效率高,性能范圍廣。
  • 安裝、維修方便:管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向,安裝維修極為方便。
  • 外形美觀:采用優質不銹鋼外套,外形美觀。
  • 更少的運行、維修費用:采用優質機械密封,耐磨損、無泄漏、使用壽命長,故障率低,具有更少的運行維修費用。
  • 獨特部件、降低噪音:獨特的水力部件設計,良好的過流性能,大地減少流動噪音。
  • 立式結構,占地面積小。

技術參數:

  • 流量:2-160m3/h;
  • 揚程:24-200m;
  • 功率:1.1-90kw;
  • 轉速:2900r/min;
  • 口徑:φ25-φ150;
  • 溫度范圍:-15-+120℃;
  • 工作壓力:≤2.5Mpa。

型號意義:

  • 50 GDL(S)12 - 15×5
  • 50 – 泵進出口直徑 (mm)
  • GDL – 立式多級管道離心泵
  • S – 下吸上吐式
  • 12 – 泵設計流量 (m3/h)
  • 15 – 泵設計點單級揚程 (m)
  • 5 – 級數
型號 流量m3/h 揚程m 吸程m 電機功率kw
25GDL2-12×3 2 36 7.5 1.1
25GDL2-12×4 48 1.1
25GDL2-12×5 60 1.5
25GDL2-12×6 72 1.5
25GDL2-12×7 84 2.2
25GDL2-12×8 96 2.2
25GDL2-12×9 108 2.2
25GDL2-12×10 120 3
25GDL2-12×11 132 3
25GDL2-12×12 144 3
25GDL4-11×3 4 33 1.1
25GDL4-11×4 44 1.5
25GDL4-11×5 55 2.2
25GDL4-11×6 66 2.2
25GDL4-11×7 77 3
25GDL4-11×8 88 3
25GDL4-11×9 99 3
25GDL4-11×10 110 4
25GDL4-11×11 121 4
25GDL4-11×12 132 4
25GDL4-11×13 143 4
40GDL6-12×3 6 36 1.5
40GDL6-12×4 48 2.2
40GDL6-12×5 60 2.2
40GDL6-12×6 72 3
40GDL6-12×7 84 3
40GDL6-12×8 96 4
40GDL6-12×9 108 4
40GDL6-12×10 120 4
40GDL6-12×11 132 5.5
40GDL6-12×12 144 5.5
50GDL12-15×2 12 30 7 2.2
50GDL12-15×3 45 3
50GDL12-15×4 60 4
50GDL12-15×5 75 5.5
50GDL12-15×6 90 5.5
50GDL12-15×7 105 7.5
50GDL12-15×8 120 75
50GDL12-15×9 135 11
50GDL12-15×10 150 11
50GDL18-15×3 18 45 4
50GDL18-15×4 60 5.5
50GDL18-15×5 75 7.5
50GDL18-15×6 90 7.5
50GDL18-15×7 105 11
50GDL18-15×8 120 11
50GDL18-15×9 135 15
50GDL18-15×10 150 15
65GDL24-12×2 24 24 6 3
65GDL24-12×3 36 4
65GDL24-12×4 48 5.5
65GDL24-12×5 60 7.5
65GDL24-12×6 72 7.5
6S5GDL24-12×7 84 11
65GDL24-12×8 96 11
65GDL24-12×9 108 15
65GDL24-12×10 120 15
80GDL36-12×2 36 24 5.5 4
80GDL36-12×3 36 5.5
80GDL36-12×4 48 7.5
80GDL36-12×5 60 11
80GDL36-12×6 72 11
80GDL36-12×7 84 15
80GDL36-12×8 96 15
80GDL36-12×9 108 18.5
80GDL36-12×10 120 18.5
80GDL54-14×2 54 28 5 7.5
80GDL54-14×3 42 11
80GDL54-14×4 56 15
80GDL54-14×5 70 18.5
80GDL54-14×6 84 18.5
80GDL54-14×7 98 22
100GDL72-14×2 72 28 4.5 11
100GDL72-14×3 42 >15
100GDL72-14×4 56 18.5
100GDL72-14×5 70 22
100GDL72-14×6 84 3>0
100GDL72-14×7 98 30

GDL立式冷凝水提升泵:外形安裝尺寸圖

外形安裝尺寸圖:




外形安裝尺寸表:




故障現象 可能產生的原因 排除方法
1、水泵不出水 進水口閥門未打開,進出管路阻塞,葉輪流道阻塞
電機運行方向不對,電機缺相轉速很慢
吸入管漏氣
泵沒灌滿液體,泵腔內有空氣
進口供水不足,吸程過高,底閥漏水
管路阻力過大,泵選型不當
檢查,去除阻塞物
調整電機轉向,緊固電機接線
擰緊各密封面,排除空氣
打開泵上蓋或打開排氣閥,排盡空氣
停機檢查、調整
減少管路彎道,重新選泵
2、水泵流量不足 先按1原因檢查
管道、泵流道或葉輪部分阻塞,水垢沉積……
電壓偏低
葉輪磨損
先按1排除
去除阻塞物,重新調整閥門開度
穩壓
更換葉輪
3、功率過大 超過額定流量使用
吸程過高
泵軸承磨損
調節流量,關小出口閥門
降低
更換軸承
4、雜音振動 管路支撐不穩
液體混有氣體
產生汽蝕
軸承損壞
電機超載運行
穩固管路
提高吸入壓力,排氣
降低真空度
更換軸承
調整按5
5、電機發熱 流量過大,超載運行
局部摩擦
電機軸承損壞
電壓不足
關小出口閥門
檢查排除
更換軸承
穩壓
6、水泵漏水 機械密封磨損
泵體有砂孔或破裂
密封面不平整
安裝螺栓松懈
更換
焊補或更換
修整
緊固
