QBY2第二代氣動隔膜泵既能抽送流動的液體,又能輸送 一些不易流動的介質,具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優(yōu)點。
型號 | 入口 | 出口 | 連接方式 | 泵體材質 | |||||||||
inc | mm | inc | mm | NPT | BSPT | ANSI 法蘭 | DIN 法蘭 | 鑄鐵 Z | 鋁合金 L | 不銹鋼 B | 塑料 S | 襯膠 ZCJ | |
QBY2-10 | 3/8 | 10 | 3/8 | 10 | ● | ● | - | - | ● | ● | ● | ● | - |
QBY2-15 | 1/2 | 15 | 1/2 | 15 | ● | ● | - | - | ● | ● | ● | ● | - |
QBY225 | 1 | 25 | 1 | 25 | ● | ● | - | - | ● | ● | ● | ● | - |
QBY2-40 | 1? | 40 | 1? | 32 | ● | ● | - | - | ● | ● | ● | ● | - |
QBY2-50 | 2 | 50 | 2 | 50 | ● | ● | ● | ● | ● | ● | ● | - | - |
QBY2-80 | 3 | 80 | 3 | 80 | ● | ● | ● | ● | ● | ● | ● | - | - |
型號 Model 1 |
流量 Dischage (m3/h) |
揚程 Head (m) |
出口壓力 Exit Pressure (kgf/cm2) |
吸程 Sucked lift (m) |
最大允許顆粒直粒 Max grain D |
最大供氣壓力 Max Pressure (kgf/cm2) |
最大空氣 消耗量 Max air consumption (m3/min) |
材 料 Materials | |||
鋁 ZL104 |
不銹鋼 1Cr18Ni9Ti |
鑄鐵 HT200 |
增強 聚丙烯 Enhanced Polypropy lene |
||||||||
QBY-10 | 0~0.8 | 0~50 | 6 | 5 | 1 | 7 | 0.6 | ★ | ★ | ★ | ★ |
QBY-15 | 0~1 | 0~50 | 6 | 5 | 1 | 7 | 0.3 | ★ | ★ | ★ | ★ |
QBY-25 | 0~2.4 | 0~50 | 6 | 7 | 2.5 | 7 | 0.6 | ★ | ★ | ★ | ★ |
QBY-40 | 0~8 | 0~50 | 6 | 7 | 4.5 | 7 | 0.6 | ★ | ★ | ★ | ★ |
QBY-50 | 0~12 | 0~50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / |
QBY-65 | 0~16 | 0~50 | 6 | 7 | 8 | 7 | 0.9 | ★ | ★ | ★ | / |
QBY-80 | 0~24 | 0~50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / |
QBY-100 | 0~30 | 0~50 | 6 | 7 | 10 | 7 | 1.5 | ★ | ★ | ★ | / |

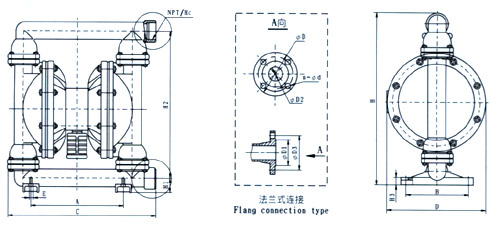

型號 | A | B | C | D | E | H1 | H2 | H3 | H | 螺紋 | 法蘭式 | |
NPT/BSPT | ANSI | DIN | ||||||||||
QBY2-10 | 135 | 48 | 218 | 144 | 12 | 34 | 176 | 10 | 226 | 3/8" | - | - |
QBY2-15 | 135 | 48 | 218 | 144 | 12 | 34 | 176 | 10 | 226 | 1/2" | - | - |
QBY2-25 | 236 | 145 | 381 | 248 | 12 | 46 | 344 | 18 | 412 | 1" | - | - |
QBY2-40 | 236 | 145 | 381 | 248 | 12 | 50 | 348 | 18 | 428 | 1? " | - | - |
QBY2-50 | 320 | 220 | 518 | 347 | 14 | 50 | 521 | 27 | 609 | 2" | ○ | ○ |
QBY2-80 | 360 | 240 | 634 | 455 | 18 | 96 | 696 | 50 | 842 | 3" | ○ | ○ |
法蘭端尺寸根據相應的標準設計,按設計給定,也可以根據客戶的設計生產。
