本單位生產的QBY型氣動隔膜泵是一種新型輸送機械,采用壓縮空氣為動力源,對于各種腐蝕性液體,帶顆粒的液體,高粘度、易揮發、易燃、劇毒的液體,均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARlOWPUMPS相近。
型號 | 流量 (m3/h) |
揚程 (m) |
出口壓力 (kgf/cm2) |
吸程 (m) |
最大允 許能 過顆粒 直徑 (mm) |
最大供氣 壓力 (kbf/cm2) |
最大供氣 消耗量 (m3/min) |
材料 | |||
鋁合金 | 不銹鋼 | 鑄造鐵 | 增強聚丙烯 | ||||||||
QBY-10 | 0~0.8 | 0~60 | 6 | 5 | 1 | 7 | 0.3 | ○ | ○ | ○ | ○ |
QBY-15 | 0~1 | 0~60 | 6 | 5 | 1 | 7 | 0.3 | ○ | ○ | ○ | ○ |
QBY-25 | 0~2.4 | 0~60 | 6 | 7 | 2.5 | 7 | 0.6 | ○ | ○ | ○ | ○ |
QBY-40 | 0~8 | 0~60 | 6 | 7 | 4.5 | 7 | 0.6 | ○ | ○ | ○ | ○ |
QBY-50 | 0~12 | 0~60 | 6 | 7 | 8 | 7 | 0.9 | ○ | ○ | ○ | - |
QBY-65 | 0~16 | 0~60 | 6 | 7 | 8 | 7 | 0.9 | ○ | ○ | ○ | - |
QBY-80 | 0~24 | 0~60 | 6 | 7 | 10 | 7 | 1.5 | ○ | ○ | ○ | - |
QBY-100 | 0~30 | 0~60 | 6 | 7 | 10 | 7 | 1.5 | ○ | ○ | ○ | - |

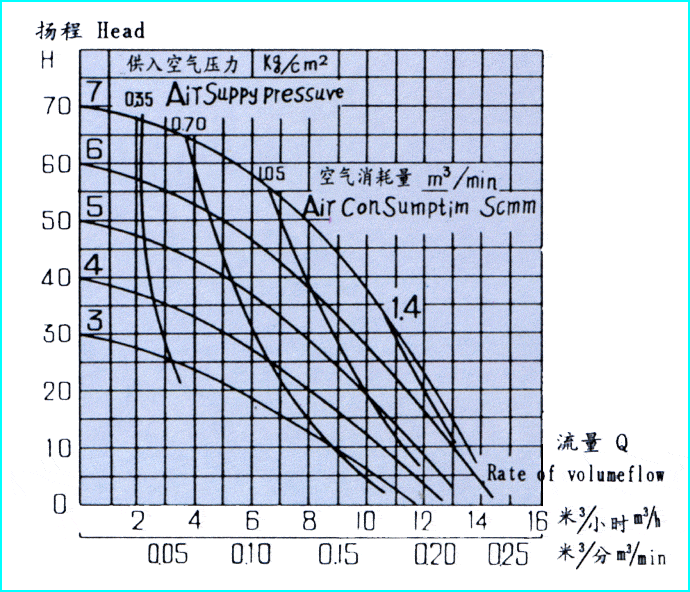

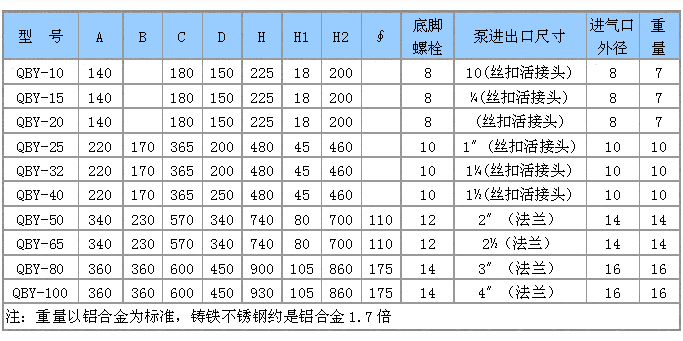

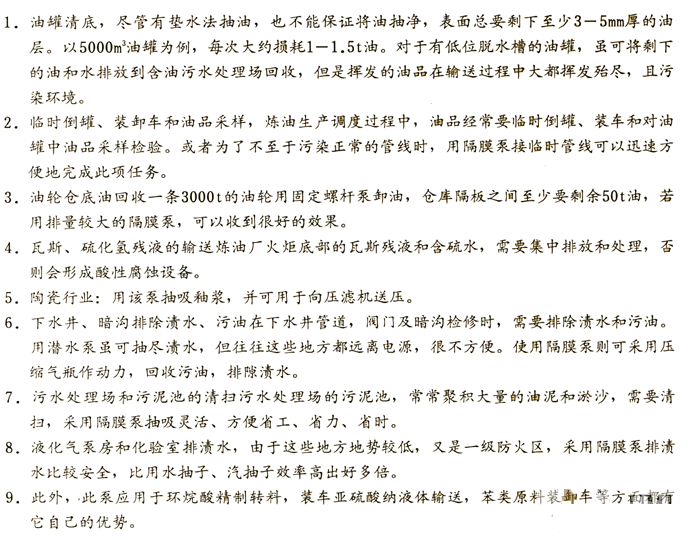

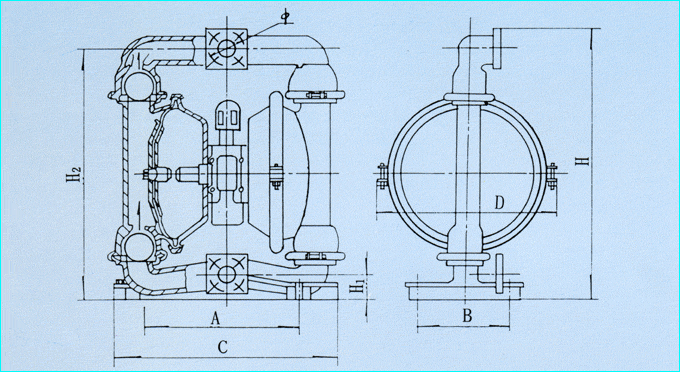

QBY型氣動隔膜泵外形安裝尺寸圖:

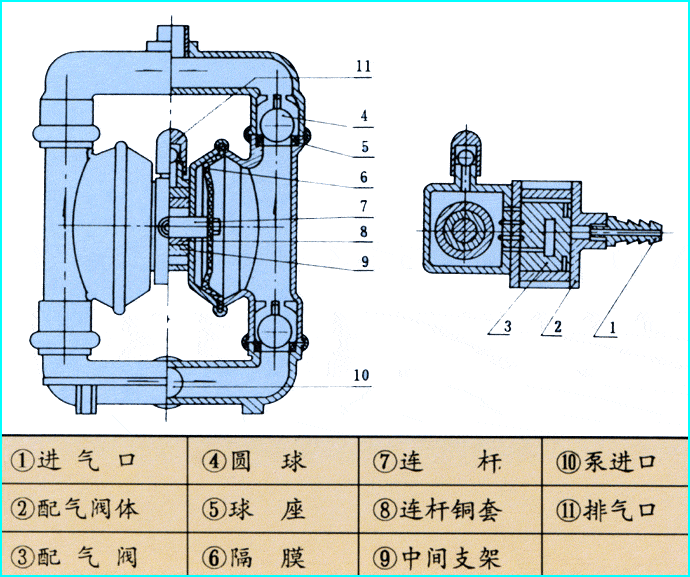

泵動原理(PUMP DYNAMICS)隔膜泵是一種氣動式正向位移自吸泵,右邊之泵動解說圖顯示泵在未自吸前初次泵動之流動模式。圖1:空氣經由氣閥壓縮進入膜片A之背面,由膜片擠壓液室。此種以空氣驅動的方式可免除一般活塞驅動之機械應力,從而顯著地延長膜片的壽命。在壓縮空氣將膜片A推離中心體時,另一端之膜片B同時被連結之中心軸拉向中心體,此時,膜片B背面之空氣由出口排放到泵體外。如此使B室形成真空狀態,因而能靠外面大氣壓力之作用將流體由入口支管將閥球推離閥座使流體能自由地進入B室直至填滿。 圖2:當受空氣擠壓之膜片A達到其位移極限時,空氣閥會將空氣引導至膜片B之背面,同樣形成擠壓力而使其推離中心體,同時將連結的膜片A拉回中心體,此時膜片B之驅動所產生的液壓將入口閥球推回閥座,同時將出口閥球推離閥座使流體能被擠壓而從出口排出泵體外。膜片A被拉回中心體這個動作使A室形成真空狀態,因而能靠大氣壓力作用將流體由入口支管將閥球推離閥座而進入A室直至填滿。 圖3:當膜片之運動完成時,空氣閥再次引導空氣至膜片A之背面,同時膜片B做空氣排放動作。在泵回復到原啟動狀態時,泵內的兩個膜片各自完成了一個空氣排放或流體排放的過程。這構成了一個循環泵送過程。依使用狀況,泵通過數次完全的循環泵送動作而使泵達到 自吸狀態。 簡要說明: 在泵的兩個對稱工作腔中,各裝有一塊有彈性的隔膜,聯桿將兩塊隔膜結成一體,壓縮空氣從泵的進氣頭進入配氣閥后,推動兩個工作腔內的隔膜,驅使聯桿聯接的兩塊隔膜同步運動。與此同時,另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔,推動隔膜朝相反方向運動,這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥,隔膜的往復運動,造成工作腔內容積的改變,迫使兩個單向球閥交替地開啟和關閉,從而將液體連續地吸入和排出。
|
