S水平中開泵

S水平中開泵, 符合國家標準規范,系列化、標準化、通用化程度高,性能先進、運行平穩、安全可靠。用于輸送清水或物理化學性質類似于水的液體,輸送的液體溫度為0~80℃,適合于工廠、礦山,城市給水,電站,農田排灌和各種水利工程。
采用新型抗磨結構。過流部件材質選用球墨鑄鐵、鑄鋼或不銹鋼可用于多泥沙介質的輸送;過流部件選用耐腐蝕材質及機械密封結構可用于各類腐蝕介質和油類的輸送。用戶若有更改轉向、增加軸伸、改變軸封方式、更換過流部件材質等要求,請?jiān)谟嗀洉r(shí)提出,我公司將根據要求進行相應處理。

詳細介紹 性能參數 安裝(外形)尺寸

產品特點

S水平中開泵與其它同類型的泵相比較具有壽命長、效率高、結構合理,運行成本低、安裝及維修方便等特點,是消防、空調、化工、水處理及其它行業的理想用泵。
泵體的設計壓力為1.6MPa和2.OMPa。為滿足世界范圍用戶的不同要求,相應的泵體進出口法蘭可按ANSI、PN及IS等標準選取。泵體的進出口法蘭均位于下泵體,這樣可以在不拆卸系統管路的情況下取出轉子,維修方便部分泵體采用雙流道設計,以減少?gòu)较蛄Γ瑥亩娱L(zhǎng)機封和軸承的壽命。葉輪 葉輪的水力設計采用了先進的CFD技術,因此提高了S泵的水力效率。對葉輪進行動平衡,確保S泵的運行平穩。軸 軸徑較粗,軸承間距較短,從而減小了軸的撓度,延長了機械密封和軸承的壽命。軸套可以采用多種不同的材料,以防止軸被腐蝕和磨損,軸套可更換。磨損環泵體與葉輪間采用可更換的磨損環,防止泵體和葉輪的磨損,更換方便,維修費用低,同時保證運行間隙和較高的工作效率。既可以使用填料也可以使用機械密封,可以在不拆卸泵蓋的情況下更換密封裝置。軸承 獨特的軸承體設計使軸承可采用油脂或稀油潤滑,軸承的設計壽命10萬小時以上,也可使用雙列推力軸承和封閉軸承。材料 根據用戶的實際需要,S水平中開泵的材料可為銅、鑄鐵、球鐵、316不銹鋼、416;7銹鋼、雙向鋼、哈氏合金、蒙耐合金,鈦合金及20號合金等材料。安裝方式´ S型泵有兩種安裝方式一水平安裝和立式安裝,立式安裝可以減少占地面積。

性能范圍

流量:112~23292m3/h(0.03~6.5m3/s)
揚程:8.5~140m
允許大進口壓力:6×105Pa
泵旋轉方向:
400S96、600S100、700S92、800S35、800S63、800S67、900S28、1100S29、1200S22、1200S32、1400S40、1400S50、1400S56型泵,從電動機端看為逆時針?lè)较蛐D(zhuǎn),即吸入口在左,吐出口在右,其余各種泵均為順時針?lè)较蛐D(zhuǎn)。軸封采用軟填料密封。

型號意義

600-吸入口徑
S-單級雙吸中開式離心泵
47-泵設計揚程
J-泵轉速改變
A-葉輪經第一次切割

結構說明

S型泵吸入口和吐出口均在泵軸心線下方,與軸線垂直成水平方向,檢修時將泵蓋揭開即可將全部零件拆下,不必拆卸電動機及管路。
S型泵主要由泵體、泵蓋、軸、葉輪、密封環、軸套、軸承部件和密封部件組成。軸的材質為優質碳素結構鋼,其它零部件的材質基本上采用鑄鐵。葉輪、密封環、軸套為易損零件。

泵型號 流量 (m3/h) 揚程H 轉速 (r/min) 功率 (KW) 效率 η 必需氣蝕余量 (m) 葉輪外徑 (mm) 重量泵/底座 (kg)
電動機

150S78 126 160 198 84 78 70 2950 45.3 55 75 3.5 245 158/112
150S78A 112 144 180 67 62 55 33.8 45 72 223 158/95
150S50 130 160 220 52 50 40 27.3 37 80 3.9 206 147/112
150S50A 116 144 180 44 40 35 21 30 75 185 147/95
150S50B 103 133 160 38 36 32 18.6 22 70   147/80
200S95 183 280 324 103 95 85 91.7 125 79.2 5.3 282 240/-
200S95A 198 270 310 94 87 80 85.3 110 75 270
200S95B 245 72 64.9 75 74 250
200S63 216 280 351 69 63 50 58.3 82.7 5.4 235 187/135
200S63A 180 270 324 54.5 46 37.5 45.1 55 75 210 187/124
200S42 216 280 342 48 42 35 38.1 45 842 204 219/180
200S42A 198 270 310 43 36 31 33.1 37 80 193
250S65 360 485 612 71 65 56 1450 109 132 78.6 3 450 518/-
250S65A 338 468 540 60 54 50 89.4 110 77 400
250S39 360 485 612 42.5 39 32.9 61.5 75 83.6 32 367 400/240
250S39A 324 468 576 35.5 30.5 25 49.3 55 79 328 400/233
250S24 360 485 576 27 24 19 36.9 45 85.8 3.5 285
250S24A 342 414 482 22.2 20.3 17.4 27.6 37 83 265 370/201
250S14 360 485 576 17.5 14 11 21.5 30 85.8 3.8 245 305/225
250S14A+ 320 432 504 13.7 11 8.6 15.8 18.5 82 214 305/215
300S90 590 790 936 93 90 82 243 300 79.6 4 530 840/-
300S90A 576 756 918 86 78 70 217 260 74 500
300S90B 540 720 900 72 67 57 180 220 73 470
300S58 576 790 972 65 58 50 148 180 84.2 4.4 445 599/-
300S58A 529 720 893 55 49 42 119 160 81 419
300S58B 504 684 835 47.2 43 37 100 132 80 394
300S32 612 790 900 36 32 28 79.2 90 86.8 4.6 348 709/-
300S32A 551 720 810 31 26 24 60.7 75 84 318
300S19 612 790 935 22 19 14 47 55 86.8 5.2 290 434/485
300S19A 504 720 829 20 16 13 39.2 45 80 260 434/490
300S12 612 790 900 14.5 12 10 30.4 37 84.8 5.5 251 413/243
300S12A 522 684 792 11.8108.7 23.9 30 78 200 413/237
350S75 972 1260 1440 80 75 65 303 356 85.2 5.8 503 1200/-
350S75A 900 1170 1332 70 65 56 247 280 84 470




泵型號 流量 (m3/h) 揚程H 轉速 (r/min) 功率 (KW) 效率 η 必需氣蝕余量 (m) 葉輪外徑 (mm) 重量泵/底座 (kg)
電動機
350S75B 900 1080 1224 59 55 47.5 1450 197 220 82 5.8 443 1200/-
350S44 828 1260 1476 50 44 37 173 220 87.5 6.3 406 11051/-
350S44A 972 1116 1332 41 36 30 131 160 84 370
350S26 864 1260 1440 32 26 22 102 132 87.5 6.7 340 672/-
350S26A 972 1116 1296 26 21.5 16.5 78.8 90 83 310
350S16 864 1260 1440 20 16 13.4 64.5 75 85.3 7.1 290 632/-
350S16A 972 1044 1260 16 13.4 10 48.8 55 78 250
500S98 864 2020 2340 14 98 79 970 678 800 79.5 6 860 4300/-
500S98A 1620 1872 2170 96 83 67 540 630 78.5 800
500S98B 1500 1746 2020 86 74 59 452 560 78 745
500S59 1400 2020 2340 68 59 47 391 450 83 675 2700/-
500S59A 1620 1872 2170 57 49 39 333 400 75 630
500S59B 1500 1746 2020 46 40 32 257 315 74 585
500S35 1400 2020 2340 40 35 28 219 280 88 530 2300/-
500S35A 1620 1746 2020 31 27 21 151 220 85 498
500S22 1400 2020 2340 24.5 22 19.4 144 182 84 460 2000/-
500S22A 1620 1746 2020 20 17 14 104 132 80 410
500S13 1400 2020 2340 15 13 10.4 862 110 83 390
600S75 1620 3170 75 727 800 89 7.5 782 4300/-
600S75A 2880 65 580 630 88 716
600S47 3170 3500 56 47 38 465 560 88 626 3800/-
600S32 2500 3170 3960 37 32 20 314 380 88 540 2500/-
600S32A 2520 2880 3600 31.5 27 20 246 280 86 500
600S32B 2304 2628 22 187 240 84 480
600S22 3170 22 216 250 88 7 485
600S22A 2880 18 161 215 87 440
800S75 4320 6330 7200 84.5 75 67 730 1405 1600 92 8 990 8300/-
800S48 3600 5070 6200 55 48.5 43 585 752 1000 89 5.2 990 8300/-
800S29 4300 5400 5760 32 29 27 730 472 570 90 8 716 6000/-
800S29A 3960 5000 5400 29 26 23.7 730 393.5 440 90 7 680 6000/-
800S29B 3600 4700 5000 23.7 20 17.5 730 284.5 320 90 6.2 625 6000/-
800S29C 3600 4300 4680 22.3 18.6 17 585 242 280 90 5 716 6000/-
800S29D 3240 4000 4300 18.7 16.5 15 585 200 230 90 4.5 680 6000/-
800S29E 2880 3800 3960 15.6 13 11.5 585 151.2 185 89 4 625 6000/-

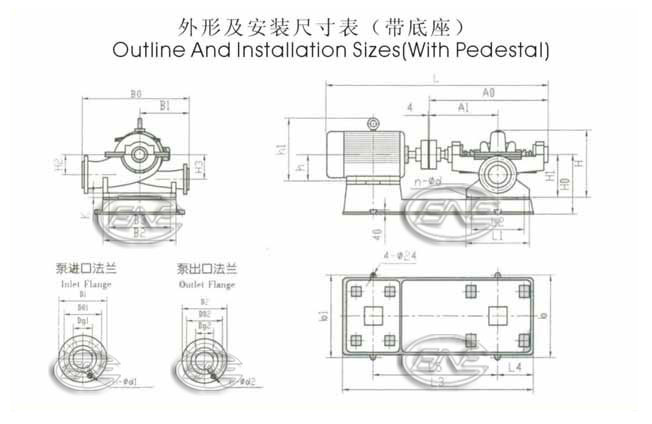

S水平中開泵:外形及安裝尺寸

外形及安裝尺寸表




中開泵- 進口、出口法蘭尺寸表

泵型號 泵進口法蘭 泵出口法蘭
Dg1 Do1 D1 n-фd1 Dg2 Do2 D2 n-фd2
100S90 100 180 220   70 150 185 4-ф17.5
150S100 150 240 285 8-ф22 100 180 220 8-ф17.5
150S78
150S50
200S95 200 295 340 125 210 250
200S63 150 240 285 8-ф22
200S42
250S85 250 350 395 12-ф22 150 240 285 8-ф22
250S65
250S39 200 295 340
250S24
250S14
300S96 300 400 445
300S90
300S58 250 350 395 12-ф22
300S32
300S19
300S12 300 400 445
350S125 350 460 505 16-ф22 200 295 340
350S75 250 350 395
350S44 300 400 445
350S26
350S16 350 460 505 16-ф22
500S115 500 620 670 20-ф26 300 400 445 12-ф22
500S98
500S59 350 460 505 16-ф22
500S35
500S22 400 515 565 16-ф26
500S13 500 620 670 20-ф26
600S100 600 725 780 20-ф30 400 525 580 16-ф30
600S75 400 515 565 16-ф26
600S47
600S32 500 620 670 20-ф26
600S22
800S76 800 950 1015 24-ф33 600 725 780 20-ф30
800S47
800S32
800S22
1200S72 1200 1450 1650 32-ф34 800 990 1070 24-ф34
1200S56
1200S39
1200S32
1200S22
1400S25 1400 1590 1675 36-ф42 1200 1380 1455 32-ф39
1400S24 1400 1590 1675 36-ф42
