W型單級直連旋渦泵

W型單級直連旋渦泵是供吸送清水和物理化學性質類似于水的液體之用,使用液溫不得超過80℃,常用于鍋爐給水配套,在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓:熱交換機組、農業遠程噴灌等部門都有廣泛應用。 (材質:不銹鋼、鑄鐵)

詳細介紹 安裝(外形)尺寸

性能參數

型號 流量(m3/h) 揚程 電壓v 轉速(r/min) 功率(Kw)
4分W-1.25-80(單級) 1.25 80 220/380 2900 0.75
6分W-1.14-100(單級) 1.14 100 380 2900 1.5
1W2.4-10.5(單級) 2.4 105 380 2900 3
1W2.5-12(單級) 2.5 120 380 2900 3

產品特點:

W型單級直連旋渦泵是一種流量小、揚程高的葉片泵,效率低,性能曲線陡降,與其他葉片泵相比,旋渦泵結構簡單、體積小、重量輕,具有自吸能力或借助于簡單裝置實現自吸。適用于輸送黏度小于15°E的無固體顆粒的清潔液體。 W型單級直連旋渦泵是供吸送清水或物理化學性質類似于水的液體之用,使用液溫不超過60,旋渦泵常用于鍋爐給不的配套,在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防穩壓、熱交換機組、農業遠程噴灌等部門等都有廣泛的應用。

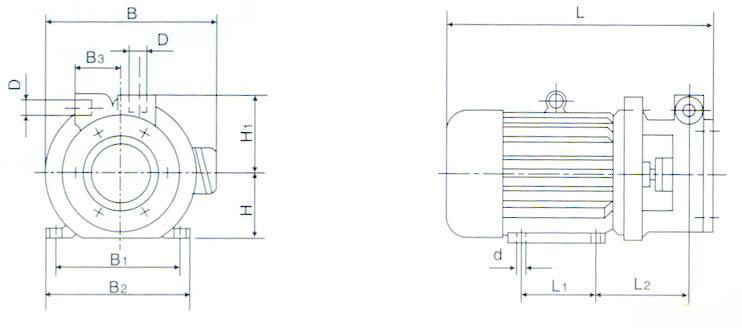

W型單級直連旋渦泵安裝尺寸表




泵型號 配用電機型號 L L1 L2 B B1 B2 B3 H H1 D d
1W1-7 Y90S-2 340 100 106 235 140 170 70 90 95 G1" 10
1W2.4-10.5 Y100L-2 455 140 130 310 160 205 65 100 115 G1" 12
1W2.5-12 Y100L-2 455 140 150 310 160 205 70 100 125 G1" 12
1.5W2.4-10.5 Y100L-2 455 140 130 310 160 205 65 100 115 G1.5" 12
1.5DB2-0.7 Y100L-2 455 140 150 310 160 205 65 100 115 G1.5" 12
1WA3-10.5 Y100L-2 455 140 150 310 160 205 65 100 115 G1" 12
