IGF型襯氟管道泵

氟塑料是當今世界優秀的耐腐蝕材料,我單位選用該材料生產的IGF型襯氟管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能,可替代316L不銹鋼、鈦合金等貴金屬,而且高笑節能、噪音低、性能可靠等優點。

詳細介紹 性能參數

產品特點

  •  泵為立式結構,進出口口徑相同,且位于同一中心線上,如加上防護罩則可置于戶外使用。
  • 葉輪直接安在電機軸承配置合理,能有效地平衡泵運轉產生的徑向和軸向負荷,從而保證了泵的運行平衡,振動噪音很低。
  • 軸封采用普通型和耐顆粒型的機械密封和機械密封組合,耐磨耐腐,能有效地增長機械密封的使用壽命。
  • 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

使用范圍:

IGF型襯氟管道泵適用于-85℃~+200℃溫度的條件下,長期輸送任意濃度的酸、堿液、氧化劑及其他腐蝕性液體。廣發用于石油、化工、冶金、電力、造紙、煙氣脫硫、除塵、食品制藥和合成纖維等部門.

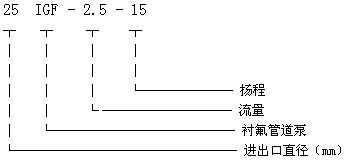

型號意義:

設計特點:

  • 泵為立式結構,進出口口徑相同,且位于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩可置于戶外使用。
  • 葉輪直接安在電機的加長軸上,軸向尺寸短,結構緊湊,泵與電機軸承配置合理,能有效地平衡泵運轉產生的徑向和軸向負荷,從而保證了泵的運行平穩,振動噪音很低。
  • 軸封采用機械密封或機械密封組合,采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質,耐磨密封,能有效地增長機械密封的使用壽命。
  • 安裝檢修方便,無需拆動管路系統,只要卸下泵聯體座螺母即可抽出全部轉子部件。
  • 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
  • 可根據管路布置的要求采用泵的豎式和橫式安裝
型    號 流量
m3/h
揚程
m
效率
%
轉速
r/min
口徑
mm
電機功率
KW
25IGF-2.5-15 2.5 15 34 2900 25 0.75
32IGF5-20 5 20 44 2900 32 0.75
40IGF6-20 6 20 46 2900 40 0.75
40IGF9-30 9 30 40 2900 40 2.2
40IGF15-50 15 50 46 2900 40 4
50IGF10-15 10 15 57 2900 50 0.75
50IGF15-30 15 30 51 2900 50 2.2
50IGF20-50 20 50 58 2900 50 4
65IGF30-15 30 15 66 2900 65 2.2
65IGF30-27 30 27 60 2900 65 5.5
65IGF30-50 30 50 54 2900 65 7.5
80IGF35-20 35 20 67 2900 80 4
80IGF45-50 45 50 66 2900 80 15
80IGF50-30 50 30 71 2900 80 7.5
80IGF50-80 50 80 59 2900 80 22
100IGF40-18 40 18 35 2900 100 4
100IGF45-50 45 50 46 2900 100 15
100IGF50-30 50 30 47 2900 100 7.5
125IGF80-18 80 18 68 1450 125 7.5
150IGF100-15 100 15 77 1450 150 7.5
150IGF140-26 140 26 73 1450 150 18.5
150IGF160-50 160 50 68 1450 150 37
200IGF200-20 200 20 79 1450 200 18.5
200IGF400-20 400 20 80 1450 200 30
相關內容
氟塑料泵的設計原理

氟塑料泵的設計原理

氟塑料泵專為大流量高揚程的工況使用而設計的,該磁力泵應用現代磁力學原理,利用永磁體實現無接觸間接傳動的一種化工流程泵。 當電機帶動外轉子(即外磁鋼)總成旋轉時,通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉,介質完全封閉在靜止的隔離套內,從而達到無泄漏抽送介質的目的,徹底解決…
