CYZ-A型自吸離心油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的新泵類產品,該泵適用于石油行業、陸地油庫、油罐車的理想產品,并適合于作船用貨油泵、艙底泵、消防泵和壓載泵及機器冷卻水循環等,分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水,介質溫度-20℃-80℃,如輸送化工液體可改用耐腐蝕機械密封。

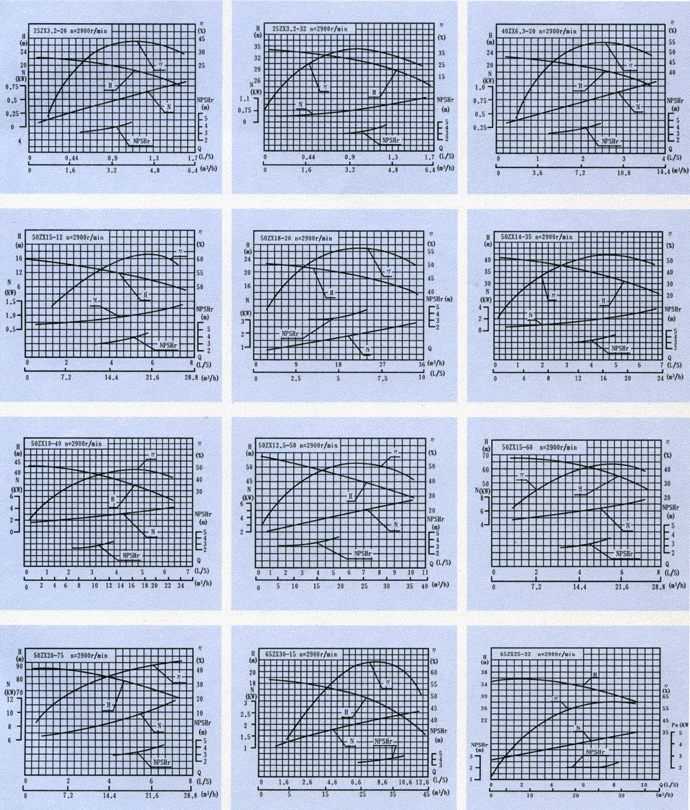

型號 | 電機功率 | r/min) | 口徑 | 流量(m 3 /h) | 揚程 | 自吸高度 |
25CYZ-A-20 | 1.1 | 2900 | 25 | 3.2 | 20 | 6 |
25CYZ-A-20 | 1.5 | 2900 | 25 | 3.2 | 32 | 6 |
32CYZ-A-20 | 3 | 2900 | 32 | 3.2 | 50 | 6 |
40CYZ-A-20 | 1.5 | 2900 | 40 | 6.3 | 20 | 5 |
40CYZ-A-32 | 2.2 | 2900 | 40 | 6.3 | 32 | 5 |
40CYZ-A-40 | 4 | 2900 | 40 | 10 | 40 | 5 |
40CYZ-A-50 | 4 | 2900 | 40 | 6.3 | 50 | 5 |
50CYZ-A-12 | 1.5 | 2900 | 50 | 12.5 | 12 | 5 |
50CYZ-A-20 | 2.2 | 2900 | 50 | 15 | 20 | 5 |
50CYZ-A-30 | 3 | 2900 | 50 | 12.5 | 30 | 5 |
50CYZ-A-35 | 4 | 2900 | 50 | 12.5 | 35 | 5 |
50CYZ-A-40 | 4 | 2900 | 50 | 10 | 40 | 5 |
50CYZ-A-50 | 5.5 | 2900 | 50 | 12.5 | 50 | 5 |
50CYZ-A-60 | 7.5 | 2900 | 50 | 12.5 | 60 | 5 |
50CYZ-A-75 | 11 | 2900 | 50 | 15 | 75 | 5 |
65CYZ-A-15 | 3 | 2900 | 65 | 30 | 15 | 4 |
65CYZ-A-32 | 5.5 | 2900 | 65 | 25 | 32 | 5 |
65CYZ-A-50 | 7.5 | 2900 | 65 | 25 | 50 | 5 |
65CYZ-A-70 | 15 | 2900 | 65 | 25 | 70 | 5 |
80CYZ-A-13 | 3 | 2900 | 80 | 35 | 13 | 3.5 |
80CYZ-A-17 | 4 | 2900 | 80 | 43 | 17 | 3.5 |
80CYZ-A-22 | 5.5 | 2900 | 80 | 40 | 22 | 3.5 |
80CYZ-A-25 | 7.5 | 2900 | 80 | 50 | 25 | 4 |
80CYZ-A-32 | 7.5 | 2900 | 80 | 50 | 32 | 4 |
80CYZ-A-40 | 11 | 2900 | 80 | 50 | 40 | 4 |
80CYZ-A-55 | 18.5 | 2900 | 80 | 60 | 55 | 4.5 |
80CYZ-A-70 | 22 | 2900 | 80 | 60 | 70 | 4.5 |
100CYZ-A-20 | 7.5 | 2900 | 100 | 80 | 20 | 3.5 |
100CYZ-A-25 | 11 | 2900 | 100 | 100 | 25 | 4.5 |
100CYZ-A-32 | 15 | 2900 | 100 | 100 | 32 | 4.5 |
100CYZ-A-40 | 18.5 | 2900 | 100 | 100 | 40 | 4.5 |
100CYZ-A-50 | 22 | 2900 | 100 | 100 | 50 | 4.5 |
100CYZ-A-65 | 30 | 2900 | 100 | 100 | 65 | 4.5 |
100CYZ-A-75 | 30 | 2900 | 100 | 100 | 75 | 4.5 |
150CYZ-A-20 | 18.5 | 1450 | 150 | 180 | 20 | 4.5 |
150CYZ-A-30 | 30 | 1450 | 150 | 170 | 30 | 4.5 |
150CYZ-A-45 | 37 | 2900 | 150 | 160 | 45 | 4.5 |
150CYZ-A-55 | 45 | 2900 | 150 | 160 | 80 | 4.5 |
150CYZ-A-65 | 55 | 2900 | 150 | 170 | 65 | 4.5 |
150CYZ-A-80 | 55 | 2900 | 150 | 160 | 80 | 4.5 |
200CYZ-A-32 | 90 | 1450 | 200 | 400 | 32 | 4.5 |
250CYZ-A-50 | 90 | 1450 | 250 | 400 | 50 | 4.5 |
300CYZ-A-50 | 110 | 1450 | 300 | 500 | 50 | 4.5 |

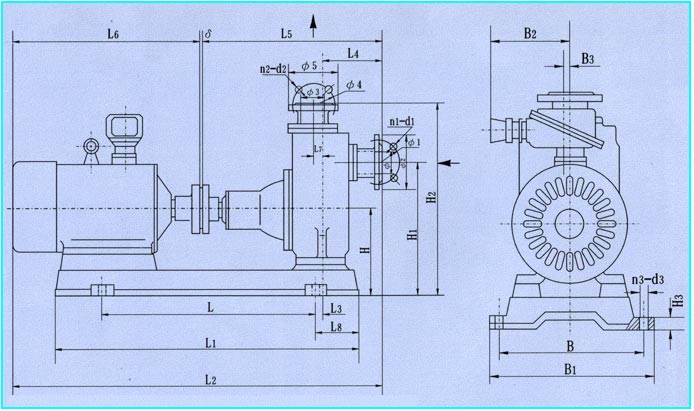

型號 | L | L1 | a | H | H1 | H2 | A | A1 | B | B1 | 4-d |
25CYZ-A-20 | 680 | 550 | 125 | 370 | 250 | 160 | 320 | 115 | 220 | 255 | 4-ф16 |
25CYZ-A-32 | 740 | 600 | 135 | 448 | 313 | 193 | 410 | 95 | 290 | 330 | 4-ф16 |
32CYZ-A-50 | 830 | 670 | 160 | 482 | 343 | 200 | 410 | 126 | 290 | 330 | 4-ф16 |
40CYZ-A-20 | 750 | 600 | 136 | 438 | 295 | 185 | 410 | 95 | 290 | 330 | 4-ф16 |
40CYZ-A-32 | 760 | 600 | 136 | 448 | 313 | 193 | 410 | 95 | 290 | 330 | 4-ф16 |
40CYZ-A-40 | 880 | 710 | 172 | 555 | 385 | 214 | 485 | 110 | 330 | 370 | 4-ф16 |
40CYZ-A-50 | 850 | 710 | 160 | 495 | 350 | 207 | 485 | 110 | 330 | 370 | 4-ф16 |
50CYZ-A-12 | 780 | 600 | 145 | 446 | 295 | 185 | 410 | 95 | 290 | 330 | 4-ф16 |
50CYZ-A-20 | 790 | 600 | 145 | 446 | 295 | 185 | 410 | 95 | 290 | 330 | 4-ф16 |
50CYZ-A-30 | 830 | 670 | 162 | 505 | 335 | 195 | 410 | 126 | 290 | 330 | 4-ф16 |
50CYZ-A-35 | 890 | 710 | 172 | 555 | 385 | 214 | 485 | 110 | 330 | 370 | 4-ф16 |
50CYZ-A-40 | 890 | 710 | 172 | 555 | 385 | 214 | 485 | 110 | 330 | 370 | 4-ф16 |
50CYZ-A-50 | 980 | 770 | 170 | 575 | 385 | 230 | 460 | 155 | 330 | 370 | 4-ф16 |
50CYZ-A-60 | 980 | 770 | 165 | 600 | 425 | 245 | 460 | 170 | 330 | 370 | 4-ф16 |
50CYZ-A-75 | 1150 | 960 | 190 | 670 | 463 | 272 | 615 | 126 | 465 | 420 | 4-ф16 |
65CYZ-A-15 | 860 | 670 | 190 | 520 | 340 | 190 | 410 | 155 | 290 | 330 | 4-ф16 |
65CYZ-A-32 | 960 | 770 | 178 | 570 | 390 | 230 | 460 | 155 | 330 | 370 | 4-ф16 |
65CYZ-A-50 | 980 | 770 | 170 | 575 | 385 | 230 | 460 | 170 | 330 | 370 | 4-ф16 |
65CYZ-A-70 | 1150 | 960 | 190 | 670 | 463 | 272 | 615 | 126 | 465 | 420 | 4-ф18 |
80CYZ-A-13 | 860 | 670 | 190 | 520 | 340 | 190 | 410 | 110 | 290 | 330 | 4-ф18 |
80CYZ-A-17 | 890 | 710 | 190 | 540 | 340 | 190 | 485 | 155 | 330 | 370 | 4-ф18 |
80CYZ-A-22 | 1010 | 770 | 203 | 575 | 385 | 230 | 460 | 155 | 330 | 370 | 4-ф18 |
80CYZ-A-25 | 1010 | 770 | 203 | 575 | 385 | 230 | 460 | 155 | 330 | 370 | 4-ф18 |
80CYZ-A-32 | 1040 | 770 | 208 | 600 | 420 | 230 | 460 | 170 | 330 | 370 | 4-ф18 |
80CYZ-A-40 | 1160 | 960 | 198 | 620 | 420 | 258 | 615 | 170 | 420 | 465 | 4-ф18 |
80CYZ-A-55 | 1250 | 1050 | 225 | 670 | 450 | 275 | 615 | 230 | 420 | 465 | 4-ф18 |
80CYZ-A-70 | 1330 | 1140 | 220 | 710 | 520 | 335 | 615 | 165 | 480 | 530 | 4-ф18 |
100CYZ-A-20 | 1080 | 770 | 230 | 615 | 385 | 242 | 700 | 170 | 330 | 370 | 4-ф18 |
100CYZ-A-25 | 1200 | 960 | 205 | 615 | 400 | 250 | 460 | 220 | 420 | 465 | 4-ф18 |
100CYZ-A-32 | 1240 | 1050 | 200 | 675 | 443 | 260 | 615 | 170 | 420 | 470 | 4-ф18 |
100CYZ-A-40 | 1233 | 1050 | 225 | 690 | 450 | 280 | 615 | 230 | 420 | 465 | 4-ф22 |
100CYZ-A-50 | 1295 | 1140 | 225 | 690 | 470 | 290 | 690 | 220 | 480 | 530 | 4-ф22 |
100CYZ-A-65 | 1480 | 1250 | 225 | 755 | 540 | 355 | 800 | 220 | 520 | 575 | 4-ф22 |
100CYZ-A-75 | 1480 | 1250 | 225 | 755 | 540 | 355 | 800 | 228 | 520 | 575 | 4-ф22 |
150CYZ-A-15 | 1525 | 1210 | 378 | 840 | 630 | 350 | 765 | 230 | 440 | 490 | 4-ф22 |
150CYZ-A-30 | 1630 | 1250 | 385 | 930 | 670 | 375 | 800 | 240 | 520 | 580 | 4-ф22 |
150CYZ-A-45 | 1640 | 1470 | 320 | 868 | 578 | 365 | 990 | 220 | 555 | 620 | 4-ф22 |
150CYZ-A-55 | 1680 | 1390 | 320 | 850 | 560 | 347 | 950 | 275 | 540 | 620 | 4-ф22 |
150CYZ-A-65 | 1840 | 1500 | 350 | 870 | 590 | 360 | 950 | 275 | 650 | 700 | 4-ф22 |
150CYZ-A-80 | 1840 | 1500 | 350 | 870 | 590 | 360 | 950 | 360 | 650 | 700 | 4-ф22 |
200CYZ-A-32 | 2080 | 1620 | 530 | 1170 | 800 | 440 | 900 | 430 | 710 | 770 | 4-ф22 |
200CYZ-A-63 | 2242 | 1860 | 530 | 1220 | 900 | 500 | 1000 | 430 | 760 | 840 | 4-ф22 |
200CYZ-A-50 | 2605 | 1860 | 917 | 1300 | 1100 | 500 | 1000 | 430 | 760 | 840 | 4-ф224 |
200CYZ-A-50 | 2962 | 2000 | 1040 | 1440 | 1210 | 550 | 1200 | 400 | 900 | 980 | 4-ф22 |
型號 | 進口法蘭 | 出口法蘭 | ||||||||||||
DN1 | D1 | D11 | d1 | b1 | f1 | n1-do1 | DN2 | D2 | D12 | d2 | b2 | f2 | n2-do2 | |
25CYZ-A-20 | 25 | 100 | 75 | 60 | 14 | 2 | 4-ф12 | 25 | 100 | 75 | 60 | 14 | 2 | 4-ф12 |
25CYZ-A-32 | 25 | 100 | 75 | 60 | 14 | 2 | 4-ф12 | 25 | 100 | 75 | 60 | 14 | 2 | 4-ф12 |
32CYZ-A-50 | 32 | 135 | 100 | 78 | 18 | 2 | 4-ф18 | 32 | 135 | 100 | 78 | 18 | 2 | 4-ф18 |
40CYZ-A-20 | 40 | 130 | 100 | 80 | 16 | 3 | 4-ф14 | 40 | 130 | 100 | 80 | 16 | 3 | 4-ф14 |
40CYZ-A-32 | 40 | 130 | 100 | 80 | 16 | 3 | 4-ф14 | 40 | 130 | 100 | 80 | 16 | 3 | 4-ф14 |
40CYZ-A-40 | 40 | 130 | 100 | 80 | 16 | 3 | 4-ф14 | 40 | 130 | 100 | 80 | 16 | 3 | 4-ф14 |
40CYZ-A-50 | 40 | 130 | 110 | 85 | 18 | 3 | 4-ф18 | 40 | 145 | 110 | 80 | 18 | 3 | 4-ф18 |
50CYZ-A-12 | 50 | 145 | 110 | 90 | 16 | 3 | 4-ф14 | 50 | 140 | 110 | 85 | 16 | 3 | 4-ф14 |
50CYZ-A-20 | 50 | 140 | 110 | 90 | 16 | 3 | 4-ф14 | 50 | 140 | 110 | 90 | 16 | 3 | 4-ф14 |
50CYZ-A-30 | 50 | 140 | 110 | 90 | 16 | 3 | 4-ф14 | 50 | 140 | 110 | 90 | 16 | 3 | 4-ф14 |
50CYZ-A-35 | 50 | 140 | 110 | 90 | 16 | 3 | 4-ф14 | 50 | 140 | 110 | 90 | 16 | 3 | 4-ф14 |
50CYZ-A-40 | 50 | 140 | 110 | 90 | 16 | 3 | 4-ф14 | 50 | 140 | 110 | 90 | 16 | 3 | 4-ф14 |
50CYZ-A-50 | 50 | 140 | 125 | 100 | 20 | 3 | 4-ф18 | 50 | 160 | 125 | 90 | 20 | 3 | 4-ф18 |
50CYZ-A-60 | 50 | 160 | 125 | 100 | 20 | 3 | 4-ф18 | 50 | 160 | 125 | 100 | 20 | 3 | 4-ф18 |
50CYZ-A-75 | 50 | 160 | 125 | 100 | 20 | 3 | 4-ф18 | 50 | 160 | 125 | 100 | 20 | 3 | 4-ф18 |
65CYZ-A-15 | 65 | 160 | 130 | 110 | 16 | 3 | 4-ф14 | 65 | 160 | 130 | 100 | 16 | 3 | 4-ф14 |
65CYZ-A-32 | 65 | 160 | 130 | 110 | 16 | 3 | 4-ф14 | 65 | 160 | 130 | 110 | 16 | 3 | 4-ф14 |
65CYZ-A-50 | 65 | 160 | 145 | 120 | 20 | 3 | 4-ф18 | 65 | 180 | 145 | 110 | 20 | 3 | 4-ф18 |
65CYZ-A-70 | 65 | 180 | 145 | 120 | 20 | 3 | 4-ф18 | 65 | 180 | 145 | 120 | 20 | 3 | 4-ф18 |
80CYZ-A-13 | 80 | 180 | 150 | 125 | 18 | 3 | 4-ф18 | 80 | 185 | 150 | 120 | 18 | 3 | 4-ф18 |
80CYZ-A-17 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 |
80CYZ-A-22 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 |
80CYZ-A-25 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 |
80CYZ-A-32 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 |
80CYZ-A-40 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 | 80 | 185 | 150 | 125 | 18 | 3 | 4-ф18 |
80CYZ-A-55 | 80 | 185 | 160 | 135 | 22 | 3 | 4-ф18 | 80 | 195 | 160 | 125 | 22 | 3 | 4-ф18 |
80CYZ-A-70 | 100 | 195 | 160 | 135 | 22 | 3 | 4-ф18 | 80 | 195 | 160 | 135 | 22 | 3 | 4-ф18 |
100CYZ-A-20 | 100 | 195 | 170 | 145 | 18 | 3 | 4-ф18 | 100 | 205 | 170 | 135 | 18 | 3 | 4-ф18 |
100YCZ-A-25 | 100 | 205 | 170 | 145 | 18 | 3 | 4-ф18 | 100 | 205 | 170 | 145 | 18 | 3 | 4-ф18 |
100CYZ-A-32 | 100 | 205 | 170 | 145 | 18 | 3 | 4-ф18 | 100 | 205 | 170 | 145 | 18 | 3 | 4-ф18 |
100CYZ-A-40 | 100 | 205 | 170 | 145 | 18 | 3 | 4-ф18 | 100 | 205 | 170 | 145 | 18 | 3 | 4-ф18 |
100CYZ-A-50 | 100 | 215 | 180 | 155 | 22 | 3 | 8-ф18 | 100 | 215 | 180 | 145 | 22 | 3 | 8-ф18 |
100CYZ-A-65 | 100 | 215 | 180 | 155 | 22 | 3 | 8-ф18 | 100 | 215 | 180 | 155 | 22 | 3 | 8-ф18 |
100CYZ-A-75 | 100 | 215 | 180 | 155 | 22 | 3 | 8-ф18 | 100 | 215 | 180 | 155 | 22 | 3 | 8-ф18 |
150CYZ-A-20 | 150 | 260 | 225 | 200 | 20 | 3 | 8-ф18 | 150 | 260 | 225 | 155 | 20 | 3 | 8-ф18 |
150CYZ-A-30 | 150 | 260 | 225 | 200 | 20 | 3 | 8-ф18 | 150 | 260 | 225 | 200 | 20 | 3 | 8-ф18 |
150CYZ-A-45 | 150 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | 150 | 280 | 240 | 200 | 24 | 3 | 8-ф23 |
150CYZ-A-55 | 150 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | 150 | 280 | 240 | 210 | 24 | 3 | 8-ф23 |
150XYZ-A-65 | 150 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | 150 | 280 | 240 | 210 | 24 | 3 | 8-ф23 |
150CYZ-A-80 | 150 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | 150 | 280 | 240 | 210 | 24 | 3 | 8-ф23 |
200CYZ-A-32 | 200 | 335 | 295 | 265 | 26 | 3 | 8-ф23 | 200 | 335 | 295 | 265 | 26 | 3 | 8-ф23 |
200CYZ-A-63 | 200 | 335 | 295 | 265 | 26 | 3 | 8-ф23 | 200 | 335 | 295 | 265 | 26 | 3 | 8-ф23 |
250CYZ-A-50 | 200 | 390 | 350 | 320 | 28 | 3 | 12-ф23 | 250 | 390 | 350 | 320 | 28 | 3 | 12-ф23 |
300CYZ-A-50 | 200 | 440 | 400 | 368 | 28 | 4 | 12-ф23 | 300 | 440 | 400 | 368 | 28 | 4 | 12-ф23 |
1.在油泵與電動機直聯傳動時.應注意泵軸與電動機輸出的同軸度:泵安裝的準確與否對泵的運行平穩性和使用壽命有較大的影響,因此必須仔細認真地安裝和校正。
2.泵聯軸器必須用螺母緊固好,并鎖緊螺母.謹防螺母松動,否則易引起葉輪竄動.造成機械故障。
3.為使泵體內能夠保持一定的儲存液.以達到較好的自吸能力和防止機械密封的干磨擦.必須使泵的迸口高于泵軸中心線。

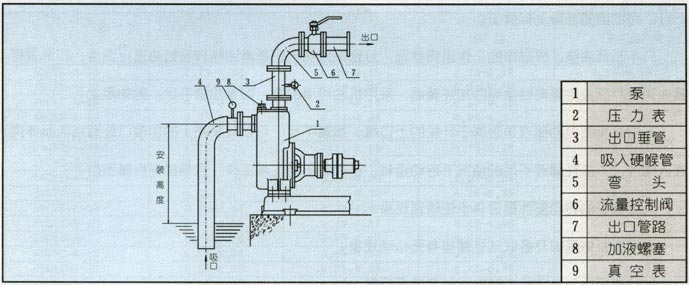

4.吸入管路的安裝應注意:
a. 吸入口的安裝高度盡量不超過5米,在條件許可時,吸入口的安裝高度應盡可能地低于油庫低儲油面.并盡量縮短吸入管的長度,少裝彎頭.這樣有利于縮短自吸吋間.提高掃艙功能。
b. 吸入管路中的閥門、法蘭等應嚴防漏氣或滲漏液體,即吸入管路不允許有漏氣現象存在。
c. 應防止泵體內吸入固體等雜物,為此吸入管路上應設置過濾器。過濾器的有效過流面積應為吸入管截面的2-3倍,過濾器應定期檢査。
d. 吸入管路和吐出管路應有自己的支架,泵體本身不允許承受管路的負荷。
5.泵在安裝時.應使泵及管路的靜電接地電阻達到其規定要求。
6.安裝時應嚴格檢査泵殼及管路中有無石塊,鐵砂等雜物。
7.校正泵聯軸器及電機動眹軸器的安裝間隙及同軸度,其不同軸度允許偏差為0.1毫米。泵軸和電動機軸的高度差可在底腳上墊銅皮或鐵皮調整。
8.在機組實際運轉3-4小吋后,作后檢査,如無不良現象.則認為安裝已妥,在試運轉中應檢査軸承的溫度,軸承體的溫度不宜超過70℃ 。
9.該泵軸承體凡設有冷卻室裝置的冷卻水接頭供配內孔為Φ12的膠管或塑料管之用,其螺紋尺寸為M12×1.75。
10.在泵的出口管路上如裝有單向閥而在自吸過程中不能使泵順利地排出氣體時,應在泵的出口處加接排氣小管及閥。
