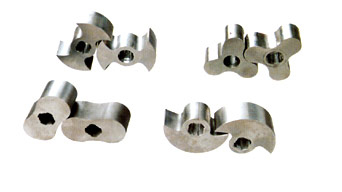

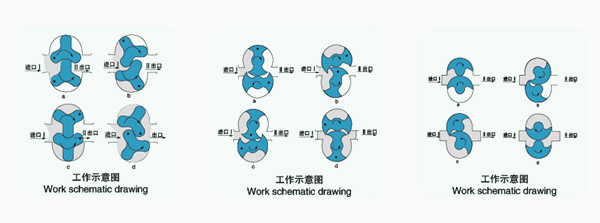

LQ系列轉子泵,又稱膠體泵,三葉泵,鞋底泵等。依靠?jī)赏椒聪蜣D(zhuǎn)動的轉子(齒數為2-4)在旋轉過程中于進口處產生吸力(真空度),從而吸入所要輸送的物料。兩轉子將轉子室分隔成幾個小空間,并按a→b→c→d的次序運轉。運轉至位置a時,只有I室中充滿介質; 到位置b時,B室中封閉了部分介質; 到位置c時,A室中也封閉了介質; 到位置d時,A、B室與Ⅱ室相通,介質即被輸送至出料口。如此循環往復,介質(物料)即被源源不斷地輸送出。
LQ系列膠體泵,系引進國外先進技術,經消化吸收、精心設計、研制而成,與國外同類泵比較,精度高、造價低、外形新穎而填補國內空白,得到了各領域廣泛的應用。
1、它與其它泵比較主要有以下幾點區別:
2、與螺桿泵(濃漿泵)比較:
二者同屬容積式泵,所以其性能基本相近--能穩輸送高粘度的物質,都有較高的輸送壓力。但螺桿泵有一大的缺點決定了它在有衛生要求的場合的不適用性--由螺桿泵的非流線型曲面以及腔室內眾多的缺陷決定了它不可能成為衛生級的泵,腔壁四氟或橡校料的損壞更可能對被輸送物質造成污染。而本泵由于轉子的流線結構以及轉子室中基本沒有死點和非金屬件,故嚴格來說在食品飲料、醫藥等衛生要求較高的行業中,萬用輸送泵更適合應用,特別是現在的生產線的自動化程度越來越高,同時越來越多的采用了在線(就地)清洗(CIP),這就更顯示了選擇邁科牌膠體泵的重要性。
產品型號 | 每百轉排量 (L) | 建議調速范圍 | 對應流量 (L/H) |
電機功率 (Kw) | 進、出口管 徑 |
LQ3A-3 | 3 | 200-500 | 300-800 | 0.55 | Ø25×1.5 |
LQ3A-6 | 6 | 650-1600 | 0.75 | Ø25×1.5 | |
LQ3A-8 | 8 | 850-2160 | 1.5 | Ø25×1.5 | |
LQ3A-12 | 12 | 1300-3200 | 2.2 | Ø38×1.5 | |
LQ3A-20 | 20 | 2100-5400 | 3 | Ø38×1.5 | |
LQ3A-30 | 30 | 200-400 | 3200-6400 | 4 | Ø42×1.5 |
LQ3A-36 | 36 | 3800-7600 | 4 | Ø42×1.5 | |
LQ3A-52 | 52 | 5600-11000 | 5.5 | Ø51×1.5 | |
LQ3A-66 | 66 | 7100-14000 | 7.5 | Ø63.5×2 | |
LQ3A-78 | 78 | 9000-18000 | 7.5 | Ø63.5×2 | |
LQ3A-100 | 100 | 11000-22000 | 11 | Ø76×2 | |
LQ3A-135 | 135 | 15000-30000 | 15 | Ø89×2 | |
LQ3A-160 | 160 | 17000-35000 | 18.5 | Ø89×2 | |
LQ3A-200 | 200 | 20000-43000 | 22 | Ø100×2 |
