H-11A系列自封加油槍適合于煤油、汽油、柴油等輕質油類的加注作業。融于槍身設計的自封裝置能夠確保在容器加滿時自動關閉油槍,防止介質外溢。槍托部位安裝的定位片,可實現流量呈2-3檔分布。進油口連接螺紋可根據需要加工成多種標準,方便顧客選擇與使用。

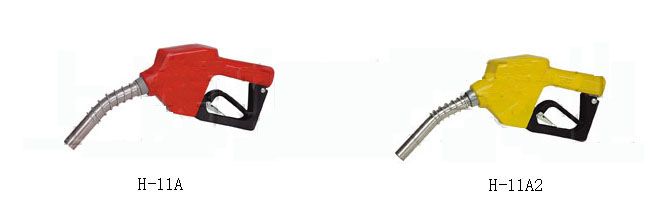

型號規格 | |||||
型號 | 連接螺紋 | 出油口徑 | 護套顏色 | 流 量(L/H) | 公稱壓力 |
H-11A | 3/4" | 15/16〃 | 紅、黃、綠、藍、黑 | 0-60 | 0.18MPa |
H-11A2 | 13/16〃 | 0-45 | 0.18MPa |

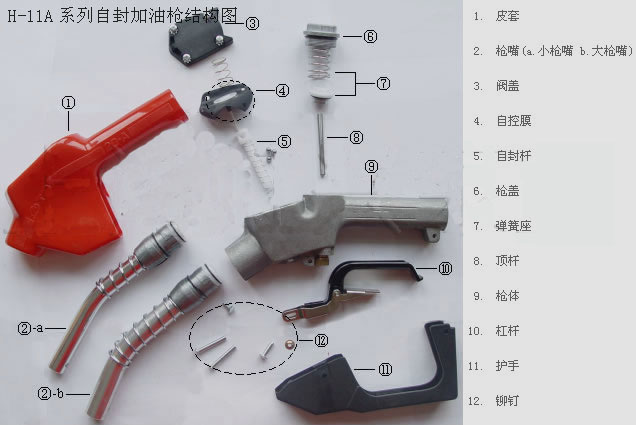

當加油時,將開關手柄提起,頂桿將主閥打開,壓力油通過主閥流進主閥下腔。在壓力油作用下,將斜閥打開,使油通過油槍嘴流進受油容器。在油流動過程中,斜閥座后面空腔中的空氣被帶走。當受油容器沒有加滿油時,被帶走的空氣通過氣管、氣管嘴得到補償。油槍不自封。當受油容器加滿油時,氣孔被油液堵死,空氣無法補償,空腔中空氣被帶走后形成負壓,此時膜片向上變形,膜片軸隨膜片向上移動。起阻止作用的鋼珠滑向中心,軸便下落,失去固定支點的作用,主閥在彈簧的作用下,自動關閉。起自封作用。
