W型水力噴射器

W型水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一定傾斜度的噴咀噴出,聚合在一個焦點上。由于噴射水流速度很高,于是周圍形成負壓使器室內產生真空,另外由于二次蒸汽與噴射水流直接接觸,進行熱交換,絕大部分的蒸汽冷凝成水,小量未被凝的蒸汽與不疑結的氣體亦由于與高速噴射的水流互相摩擦, 混合與擠壓,通過擴壓管被排除,使器室內形成更高的真空。

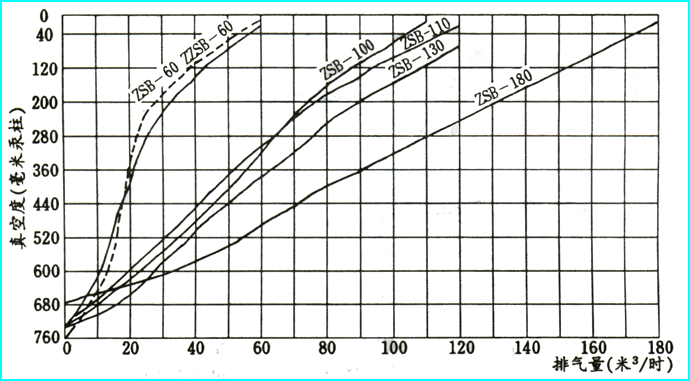

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 曲線圖譜

產品應用:

水力噴射器應用極為廣泛,主要用于真空與蒸發系統,進行真空抽水、真空蒸發、真空過 濾、真空結晶、干燥、脫臭等工藝,是制糖、制藥、化工、食品、制鹽、味 精、牛奶、發酵以及一些輕工、國防部分廣泛需求的設備。(材質、不銹鋼、鑄鐵)

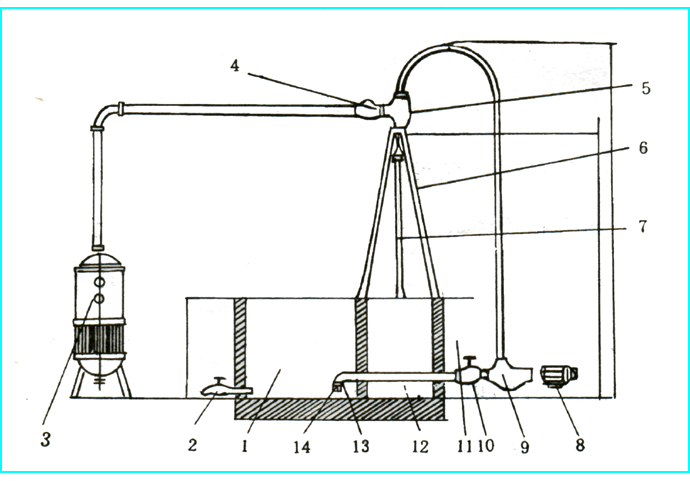

但目前生產水力噴射器的制造廠較小,品種亦不齊全,為此,我單位近年來為斷改進設計,采用多噴咀與汽環(導向盤)等結構,以及用多級泵進水,低位安裝,只需安裝高度4.5米,完善與提高了其工作性能,具有一定的先進性,是真空冷凝設備的一種革新,深受各地用戶單位的歡迎。

結構與優點;

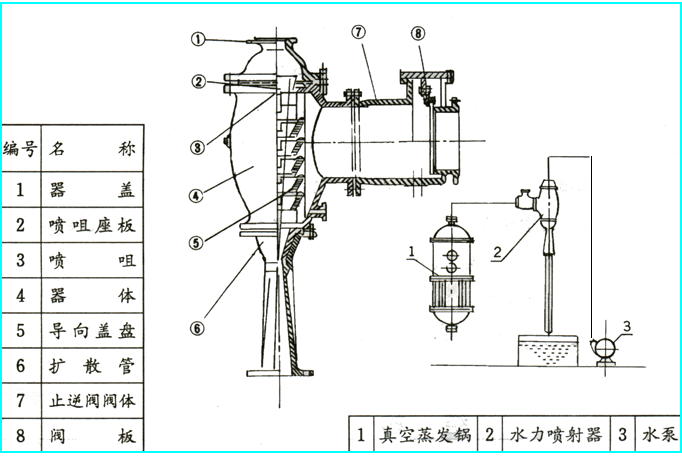

水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成,噴咀用不銹鋼制造,噴咀座板由優質鋼加工,其余零件則系鑄鐵鑄造。噴咀采用多噴咀的結構形式,以便得到較大的水—汽接觸,有利于熱交換的進行,獲得較好的真空效果。噴咀座板加工精密,精度較高,以使噴射水流準確地聚集在同一的焦點。導向盤用于減慢蒸汽(或空氣)的流速,使蒸汽均勻地導入器室以免噴射水流偏斜,降低抽射效能。整個裝置結構緊湊精密,強度高,用于真空蒸發系統中,由于能把冷凝器的冷凝作用與真空泵的抽氣作用合并在一個設備中同時完成,大大地簡化了工藝流程,比之原來真空泵加舊式冷凝器的裝置,可以節省去真空泵、冷凝器、分水器等設備,并且還有下列優點:



  • 水力噴射器體積小、重量輕、結構緊湊。而效能又比較高,耗電量低于真空泵系統,投資省。
  • 操作簡單維修方便,不用專職人員管理,由于無機械傳動部件,所以噪聲低,不需消耗潤滑油。
  • 可以室外低位安裝,占地面積小,可以節省廠房建筑面積與安裝費用。
型號規格 蒸發量
立升/小時
真空度毫米汞柱
MPa
揚程
m
流量
m3/h
配用多級水泵 型號
W-100L 100 680-720 45 18 50D-8×5
5.5KW
W-200L 200 680-750 45 18 50D-8×5
5.5KW
W-300L 300 680-720 45 18 50D-8×55.5KW
W-400L 400 680-720 45 18 50D-8×6
5.5KW
W-500L 500 680-720 45 32 80D12×4
7.5KW
W-600L 600 680-720 45 32 80D12×4
7.5KW
W-700L 700 680-720 45 32 80D12×4
7.5KW
W-800L 800 680-720 50 32 80D12×5
7.5KW
W-900L 900 680-720 50 32 80D12×5
7.5KW
W-1000L 1000 680-720 50 32 80D12×5
7.5KW
W-1200L 1200 650-680 50 32 80D12×6
11KW
W-1500L 1500 650-680 50 108 125D25×2
18.5KW
W-1800L 1800 650-680 50 108 125D25×2
18.5KW
W-2000L 2000 650-680 50 108 125D25×3
30KW
W-2500L 2500 650-680 50 108 125D25×3
30KW
W-3000L 3000 650-680 50 108 125D25×4
37KW
W-3500L 3500 650-680 55 162 150D30×2
37KW
W-4000L 4000 650-680 55 162 150D30×2
37KW
W-5000L 5000 650-680 55 162 150D30×2
37KW
