I-1B型濃漿泵

I-1B型濃漿泵是單螺桿式容積回轉泵,該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動,使?jié)鉂{液沿螺旋槽由吸入口推移至排出口,實現泵的輸送功能。本泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。

詳細介紹 性能參數 結構圖 安裝(外形)尺寸 其它

產品特點:

  • 可輸送高濃度高粘度<10000PaS及含有顆粒的懸浮漿液。
  • 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
  • 排出壓力與轉速無關 ,低流量也可保持高的排出壓力。
  • 流量與轉速成正比,通過變速機構或調速電機可實現流量調節。
  • 自吸能力強,不用裝底閥可直接抽吸液體。
  •  泵可逆轉,液體流向由泵的旋轉方向來改變,適用于管道需反正向沖洗的場合。
  •  運轉平穩、振動、噪聲小。
  •  結構簡單、拆裝維修方便。

結構材質形式:

  • I-1BB型:殼體鑄件,傳動件(主軸、螺桿和繞軸)為2Cr13不銹鋼制造,適用于一般中性濃漿液輸送,一般微酸、堿漿液輸送。
  • I-1BF型:傳動件和接觸漿液的泵殼均由不銹鋼制造,適用于食品、制藥、及腐蝕性漿液的輸送。
  • 橡膠襯套有一般耐磨橡膠、食品用橡膠和耐油橡膠供用戶選擇。
  • 傳動方式有電機與泵軸直接傳動,電機經減速機與泵直接傳動和電機經三角皮帶輪與泵軸傳動式。
  • 配用電動機有一般封閉式,防爆式和電磁調速式電機并配無級變速機,齒輪減速機供用戶選購。(材質、不銹鋼、鑄鐵)

技術參數:

  • 流量:1.5-38m3/h;
  • 揚程:30-80m;
  • 功率:1.1-15kw;
  • 轉速:960r/min;
  • 溫度:0-100℃;
  • 口徑:25-150mm。
型號 流量m3/h 揚程 m 效率% 轉速r/min 口徑mm 電機功率 KW
25IGF-2.5-15 2.5 15 34 2900 25 0.75
32IGF5-20 5 20 44 2900 32 0.75
40IGF6-20 6 20 46 2900 40 0.75
40IGF9-30 9 30 40 2900 40 2.2
40IGF15-50 15 50 46 2900 40 4
50IGF10-15 10 15 57 2900 50 0.75
50IGF15-30 15 30 51 2900 50 2.2
50IGF20-50 20 50 58 2900 50 4
65IGF30-15 30 15 66 2900 65 2.2
65IGF30-27 30 27 60 2900 65 5.5
65IGF30-50 30 50 54 2900 65 7.5
80IGF35-20 35 20 67 2900 80 4
80IGF45-50 45 50 66 2900 80 15
80IGF50-30 50 30 71 2900 80 7.5
80IGF50-80 50 80 59 2900 80 22
100IGF40-18 40 18 35 2900 100 4
100IGF45-50 45 50 46 2900 100 15
100IGF50-30 50 30 47 2900 100 7.5
125IGF80-18 80 18 68 1450 125 7.5
150IGF100-15 100 15 77 1450 150 7.5
150IGF140-26 140 26 73 1450 150 18.5
150IGF160-50 160 50 68 1450 150 37
200IGF200-20 200 20 79 1450 200 18.5
200IGF400-20 400 20 80 1450 200 30

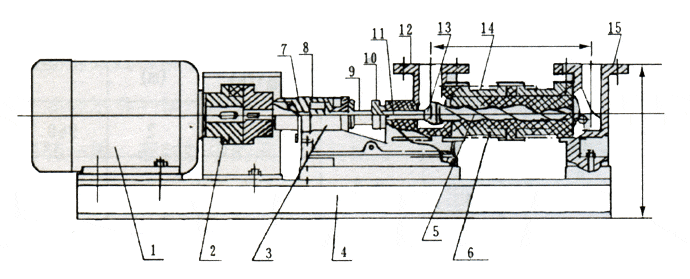

I-1B型濃漿泵 :I-1B濃漿泵|結構圖說明

I-1B濃漿泵結構圖說明:1、電機2、聯軸器3、軸承體4、電機機座5、螺桿軸6、橡膠套7、銷帽8、軸承9、空心軸10、填料壓蓋11、繞軸12、三通泵體13、銷帽14、直筒15、進口


I-1B型濃漿泵 :I-1B型濃漿泵|外形安裝尺寸

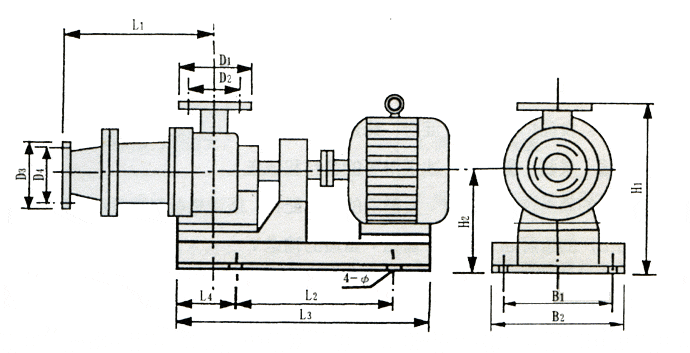

I-1B型濃漿泵外形安裝尺寸圖:

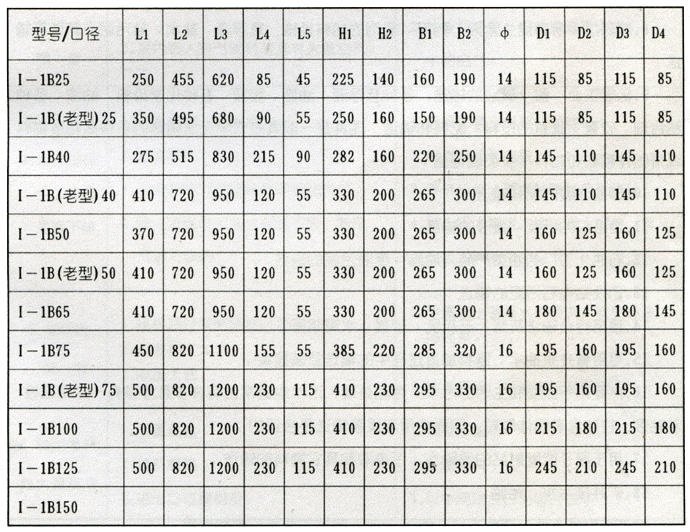

I-1B型濃漿泵外形安裝尺寸表:


故障現象 原因分析 排除方法
啟動困難 1、 料液未充滿泵腔,摩擦阻力較大
2、 填料壓蓋壓得過緊,軸與填料之間有摩擦力距過大。
1、 用工具或人力幫助轉動幾圈
2、 調整填料壓蓋
泵不出液 1、 有大量空氣吸入
2、 電機轉向不對
3、 料液過大
1、 檢查吸入口液位過低,吸入管漏氣
2、 調整方向
3、 稀釋料液
泵有較大振動或噪音 1、 電機與泵軸不同心
2、 泵內吸入空氣或料液混有大量空氣
1、 調整同軸度
2、 檢查液料位,排除吸入液中的空氣
運行過程中,流量急劇下降 1、 襯套磨損
2、 轉速過低
3、 萬向聯軸節或繞軸損壞
4、 吸入管漏氣,空氣吸入泵腔
1、 更換膠套
2、 檢查電源
3、 檢查萬向聯軸節或繞軸,更換
4、 檢查排除
電機超載 1、 揚程過高
2、 料液粘度過高
3、 電壓太低
1、 減小管路損失,或更換高揚程泵
2、 稀釋料液
3、 檢查排除
軸封填料處大量料液 1、 壓蓋過松
2、 軟填料磨
3、 進出口位置相反
1、 調整壓蓋
2、 更換填料
3、 更換接口
