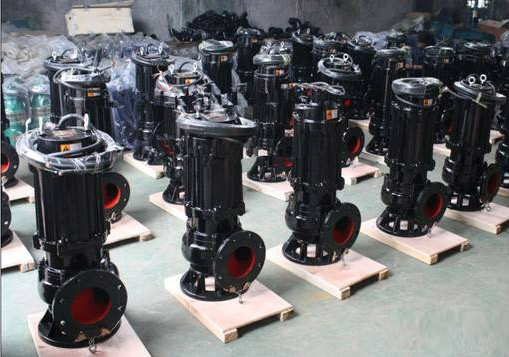

污水泵屬于離心雜質的一種,具有多種形式:如潛水式和干式二種,目前最常用的潛水式為WQ型潛水污水泵,最常見的干式污水泵如W型臥式污水泵和WL型立式污水泵二種。主要用于輸送城市污水,糞便或液體中含有纖維。紙屑等固體顆粒的介質,通常被輸送介質的溫度不大于80℃。由于被輸送的介質中含有易纏繞或聚束的纖維物。故該種泵流道易于堵塞,泵一旦被堵塞會使泵不能正常工作,甚至燒毀電機,從而造成排污不暢。給城市生活和環保帶來嚴重的影響。因此,抗堵性和可靠性是污水泵優劣的重要因素。
邁科污水泵采用德國ABS公司先進的技術,特別適用于輸送含有堅硬固體、纖維的液體,以及特別臟、粘和滑的液體。所有AS泵均裝有經調整好的撕裂機構能將污水中長纖維、袋、帶、草、布條等撕裂后排出。因此,在污水中工作不會堵塞運行極為可靠。
隨著社會的進步,人生活水平的不斷提高和環保意識的加強,污水泵已被人們熟悉,應用范圍也變得越來越寬廣。
當然,污水泵只是一個應用命名,事實上,襯膠渣漿泵作為臥式污水泵應用是很不錯的。在處理工業污水時,由于污水中含有酸性或者堿性物質,襯膠泵的使用非常廣泛。根據石泵泵業的一些應用案例,襯膠泵中使用橡膠護套,金屬葉輪,既可以達到金屬泵的高壓高效,又可以充分發揮橡膠材質的抗腐蝕性。在處理城市污水時,一般都會在污水處理池前,都會加一個過濾網,將纖維纏繞物等攔在泵的吸入口之前,使得不能進入泵腔,從而使得泵能夠更好的工作,壽命更長。
污水泵常規特點
- 采用先進技術,排污能力強,無堵塞,能有效地通過直徑φ30-φ80毫米的固體顆粒。
- 撕裂機構能夠把纖維物質撕裂,切斷,然后順利排放,無需在泵上加濾網。
- 設計合理,配套電機功率小,節能效果顯著。
- 用最新材料的機械密封,可以使泵安全連續運行在8000小時以上。
- 構緊湊,移動方便,安裝簡單,可減少工程造價,無需建造泵房。
- 能夠在全揚程范圍內使用,而保證電機不會過載。

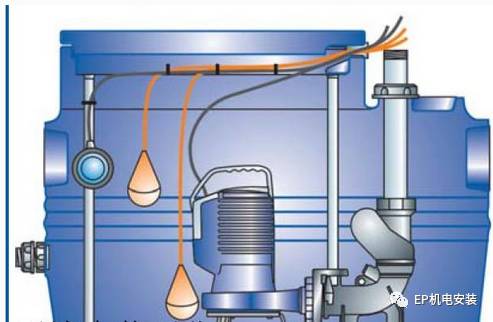

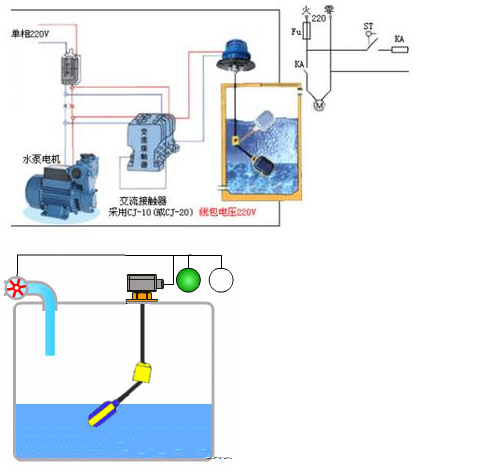

- 浮球天并可以根據所需的水位變化,自動控制泵的啟動與停止,不需專看管。
- 雙導軌自動安裝系統,它給安裝、維修帶來了極大的方便,人可不必為此而進出污水坑。
- 配備全自動保護控制箱對產品的漏電、漏水以及過載等進行了有效保護,提高了產品的安全性與可靠性
一、安裝污水泵對技術要求
- 泵應能在不拆卸進出口管的條件下,可拆出泵的葉輪、軸、軸承等。
- 泵設計點流量、揚程、效率不允許有負偏差,汽蝕余量不允許正偏差。泵設計要考慮磨損引起的流量揚程下降。
- 泵的揚程(包括關閉點的揚程)允許有+5%的偏差。
- 由設計點到關閉點揚程曲線應平穩上升。
- 泵能在出口閥關閉的情況下啟動,啟動后開啟出口閥門。
- 在水泵的出水量為最大水量時,其工作點應處在該水泵的正常特性曲線附近,不能過多的低于其正常的特性曲線。在小流量工況下應保證水泵可安全、平穩地運行,振動、噪音均不超標。
- 泵、電動機應裝在投標人配供的共用底座上,底座必須有足夠的強度和剛度,以滿足安裝及運行的需要。
- 當多臺泵并聯運行時,從正常運行范圍降到最小流量之間,各泵分擔負荷限制其差別在3%以?xún)?nèi)。
- 在各種允許的運行工況下均必須保證水泵不發生汽蝕。
- 排污泵的全自動控制裝置由投標人成套供應,投標人提供的全自動控制裝置必須是成熟可靠的、性能優異且符合標準的產品。
二、安裝污水泵對設備的制造要求
- 泵的第一臨界轉速不低于120%額定轉速。
- 泵在正常運行時(設計點),其振動值雙幅不得超過有關國家標準,應不大于0.04 mm。
- 泵的進出口及泵殼頂部應具有放空氣口,包括截止門、管道及其它管道附件。
- 同規格型號的泵所有部件包括備品備件都應能完全替換。
- 泵的軸承應在所有的穩定和暫態情況(包括啟動和停泵)能保持縱向?qū)χ薄?/li>
- 聯軸器都應設置可以拆卸的結實的鋼制防護罩,其上有一個鋼板網的窗口,以便觀察聯軸器。
- 泵本體及外部接口凡需法蘭連接的部件均應由投標人配供相應的反法蘭及緊固件,其法蘭必須符合國家標準。
- 泵的結構強度應考慮自身的重量、水(油)重、泵的內壓力、內外部相連管道產生的作用力(矩)、地震力、轉動載荷等影響,確保泵在任何工況下能安全、可靠的運行。
- 投標人應在投標文件中說明泵的軸封型式,同時要確保密封件的產品質量。采用機械密封時,機械密封的運行壽命應保證在30000小時以上。
- 投標人應提供泵安裝所需的全部地腳螺栓及附件以及泵與電機的公共底座。
- 泵和電機的軸承應采用進口SKF軸承。
- 所有鑄件執行JB/T6880-93《泵用鑄鋼件》、《泵用灰鑄鐵件》標準,鑄件不得有縮孔、縮松、夾渣等現象。
- 油漆、包裝、運輸按JB2536-80規定執行。所供設備及其他附件的油漆應在工廠內完成,面漆顏色由招標人確定。
- 泵應具有高效節能的優點,為防止水泵軸系震動,其泵軸必須具有防止振動的優化的結構;泵應具有較強的雜質通過能力,要求其葉輪、泵殼等應具有很好的耐磨性,應選用耐磨的材料;軸承應采用進口優質SKF軸承,該軸承可以不需要內供或外供冷卻液來冷卻,并保證中間軸承在任何工況下都能安全、可靠、穩定的工作,其使用壽命至少應在4年以上。
三、安裝污水泵對儀表和控制要求
設備應配備泵出口的就地壓力表(防振型),還應配置相應一次儀表閥門及接口。
電動機的線圈及推力軸承應具有測軸承金屬溫度的Pt100鉑熱電阻,投標方在投標書中應詳細列出其儀表測點清單。
四、安裝污水泵對電動機技術要求
- 電動機按普通電機直接連接主泵方案,提供三家電機產品的生產廠家及價格供招標方在招標時選擇。水泵的投標方應提供水泵與電動機的總裝配圖和基礎圖。每一臺電動機的設計與構造,必須與它所驅動設備的運行條件和維修要求一致。電動機與其所驅動設備間的設計配合等問題由投標方總負責,投標方應對電動機的質量及售后服務等負責。
- 當頻率為額定,且電源電壓與額定值的偏差不超過±10%時,電動機應能輸出額定功率,當電壓額定,且電源頻率與額定值的偏差不超過±1%時,電動機應能輸出額定功率。
- 電動機應保證在80%額定電壓下平穩啟動,且能在55%額定電壓下自啟動,電動機應能承受電源快速切換過程中失電而不損壞,并假定電動機在切換前是滿載運行。
- 電動機啟動電流倍數不大于6倍額定電流。
- 電動機防護等級為IP55,其絕緣耐熱等級為F級(按B級考核溫升)。
- 電動機出線盒方位應按招標方要求,待技術協議中明確。
- 每臺電動機應提供吊環螺栓,起重吊耳。
五、安裝污水泵對環境要求
- 集水井等抹灰和防水施工完成;
- 垃圾清理完成;
- 井蓋等施工完善;
六、注意事項
- 泵使用前應仔細檢查電纜有否損壞,緊固件是否松動或脫落,泵在運輸、存放、安裝過程中有無變形或損壞。
- 用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻,其值不應低于2兆歐,否則應對電機定子繞組進行干燥處理,干燥處理的溫度不允許超過120攝氏度。
- 該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時,應將鏈索分別穿進(偏離泵出水口,其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑,直到自動耦合到位。當采用移動式安裝時,先將軟管套好,用鏈索穿進兩個吊環上下起吊電泵,注意切不能將電纜當作繩索使用,以免發生危險。
- 泵接通后的旋轉方向從進水口看為逆時針轉動,如果電泵反轉,只需將電纜線中的任何二根線對調一下接線位置即可。
- 電泵的機殼地線必須嚴格按有關規程接妥,為了保證使用時人身安全,在電泵運行時,嚴禁在附近安裝人下水做事或移動,以防萬一電泵漏電而發生意外事故。
- 電泵在無特殊情況下必須配備全自動水泵控制柜,切勿直接掛電網或使用閘刀開關來接通電源,確保電泵正常運行。
- 不得將電泵長期處于低揚程狀態下運行(一般使用揚程不低于額定揚程的60%),最好能控制在建議使用揚程范圍以?xún)?nèi),以防電泵固超載而燒壞電機。
- 無自循環冷卻裝置的泵嚴禁整體露出水面長期運行,以防電泵過熱損壞。
